Akende ja uste mõõtmine tellimiseks

Kui tunnete põhireegleid ja järgite meie professionaalseid nõuandeid, on akende mõõtmine või ukse mõõtmine suhteliselt lihtne ja hõlpsasti teostatav ülesanne, millega saate ise ilma professionaali abita hakkama. Meie e-poest akna või ukse tellimiseks peate mõõtma ja sisestama toote õige laiuse ning kõrguse, et paigaldamisel sobiks see avasse optimaalselt.

Erinevused akna- ja ukseavade mõõtmisel sõltuvad peamiselt hoone tüübist:

• Kavandatavad aknad või uksed uues, tühjade avadega majas;
• Kavandatavad aknad või uksed vanas majas, kus olemasolevad vanad aknad asendatakse uute akendega.

Lihtsam on mõõta tühja ava, sest kõik avad on nähtavad ja ligipääsetavad. Vana aken või uks ja nende viimistlus avas teevad selle veidi keerulisemaks.

Enne mõõtmise alustamist on vaja:

• Paberileht, millele saab visandada avad, märkida mõõdud ja teha vajalikud arvutused;
• Mõõdulint (või laserkaugusemõõtja) vahekauguste mõõtmiseks;
• Vesilood avade nurkade ja tasapindade tasasuse hindamiseks.

Mõõtmisel on oluline pöörata tähelepanu järgnevale:

• Mõõtke ja arvutage millimeetri täpsusega;
• Arvestamisel tehke selget vahet ava suuruse ja toote suuruse vahel.

Toodete tellimisel on oluline:

• Sisestage akende, aknalaudade, veeplekkide või uste mõõdud millimeetrites;
• Sisestage tellimisel toote, mitte ava mõõdud;
• Aknalauaprofiil ei kuulu toote standardkomplekti, seetõttu valige selle vajaduse korral „Aknalauaprofiiliga", lahtrisse „Kõrgus" sisestage aga ainult toote suurus aknalauaprofiili kõrgust arvestamata (H30 mm). Näiteks, kui vajaliku toote kõrgus koos aknalauaprofiiliga on 1200 mm, tuleb tellimuses märkida 1170 mm (1200 mm - 30 mm);
• Aknalauaprofiil on vajalik sisemise aknalaua ja välise veepleki paigaldamiseks, selle kõrgus kõigis süsteemides on 30 mm.

Allpool on esitatud juhised nii uute hoonete tühjade avade kui ka vanade hoonete avade mõõtmiseks, kus vanad aknad (või uksed) asendatakse uutega. Siit leiate üksikasjalikud joonistega ja videotega illustreeritud juhised, mis aitavad teil kogu protsessi paremini mõista ja võimaldavad teil täpselt kavandatavate akende, aknalaudade, veeplekkide ja uste suurust arvutada.

Juhendi sisu:

1. Uue aknaava mõõtmine.
2. Uue akna aknalaua ja veepleki mõõtmine.
3. Uue ukseava mõõtmine.
4. Vana akna mõõtmine paneelmajas.
5. Vana akna mõõtmine tellismajas.
6. Vana akna aknalaua ja veepleki mõõtmine.
7. Vana ukseava mõõtmine.

Avade mõõtmine uutes hoonetes

Uue aknaava mõõtmine

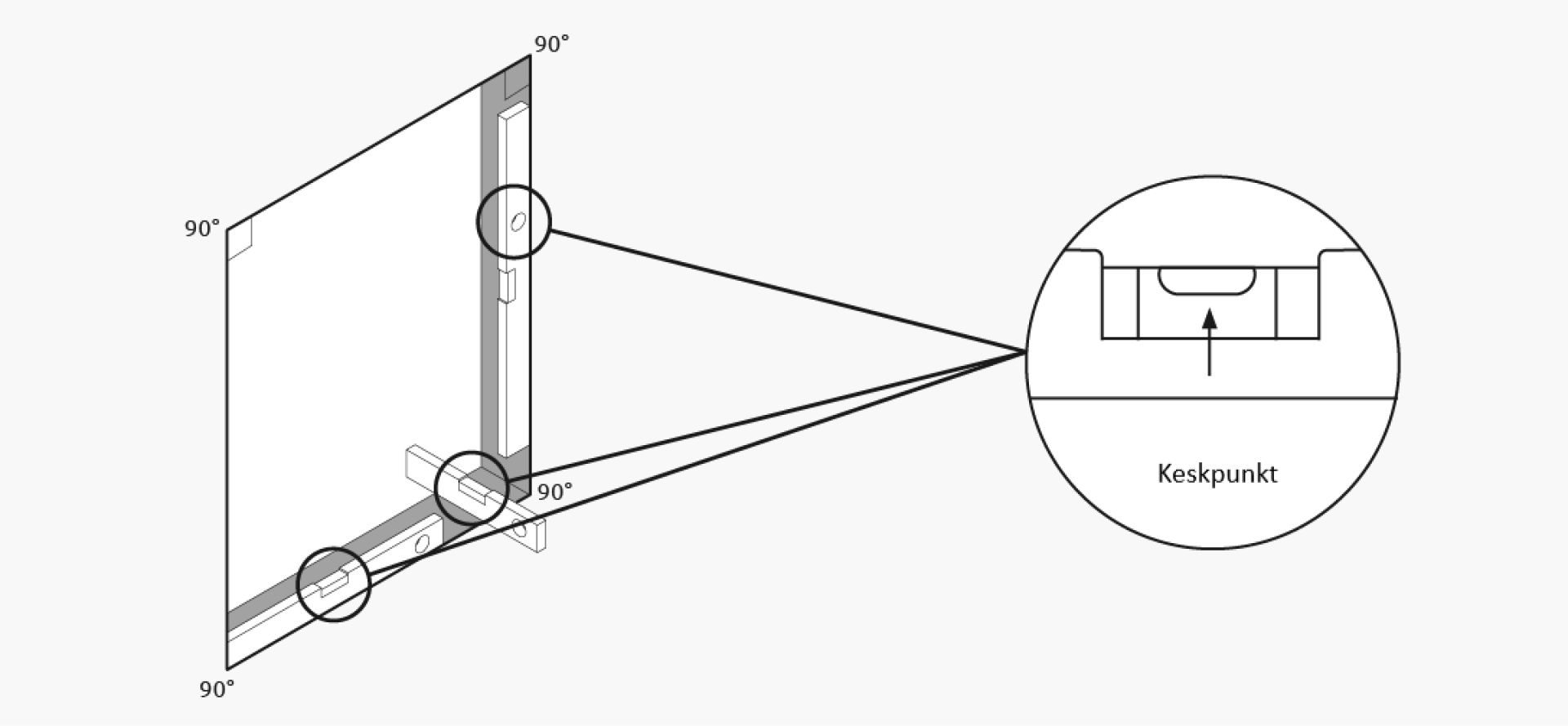

1. Ava tasasuse kontrollimine

Enne mõõtmist kontrollige vesiloodiga, kas ava on risti ja selle servad ühtlased. Teine võimalus kontrollimiseks on võrrelda mõõtusid. Selleks mõõdetakse ava diagonaalid ja võrreldakse mõõdud. Kui mõõdud on erinevad, tähendab see, et puudub 90° nurk – sel juhul soovitame joondada ava ja seejärel mõõta. Mõõtke puhastatud servadega ava.

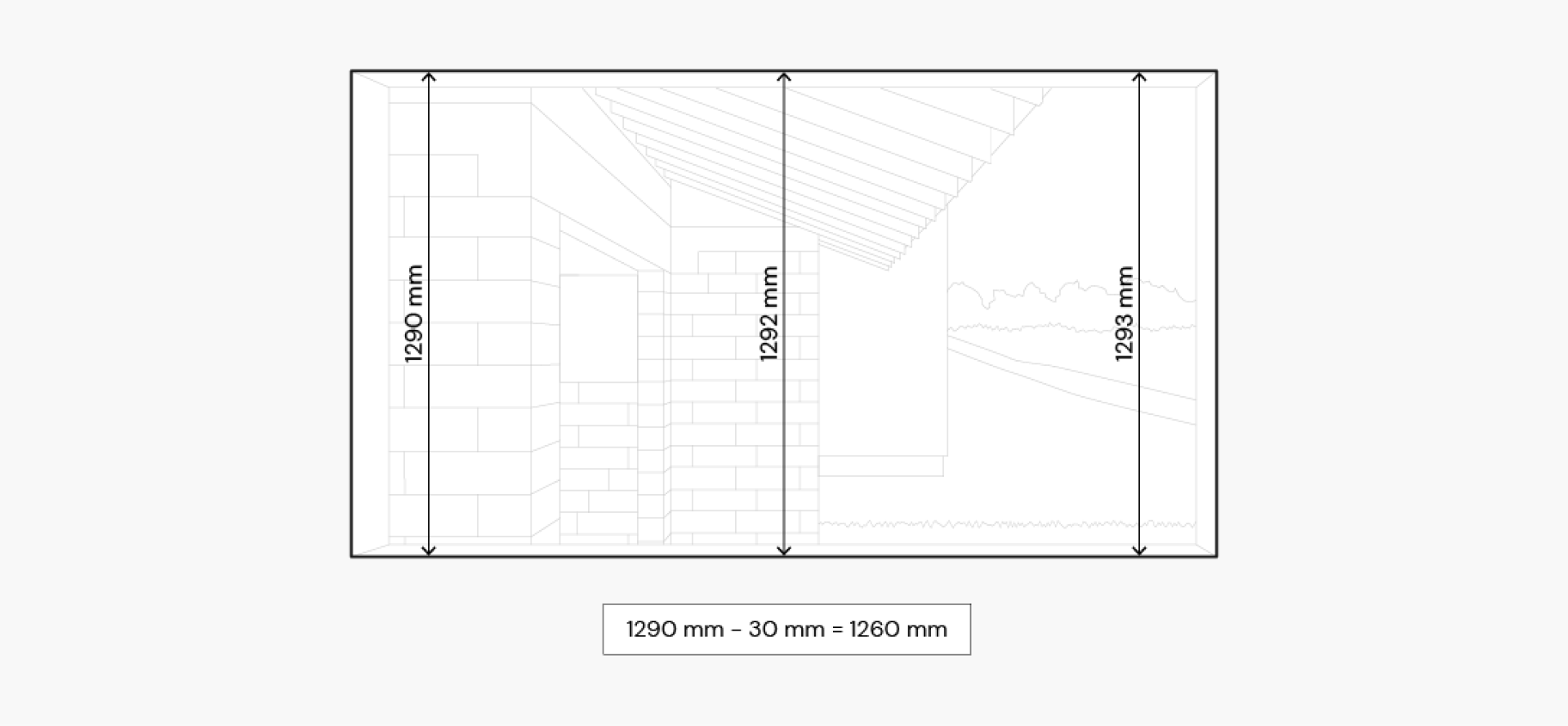

2. Ava kõrguse mõõtmine

Mõõtke risti vähemalt kolmest erinevast kohast: vasakult, keskelt ja paremalt. Võtke mõõtudest väikseim ja arvestage maha 30 mm paigaldusvaru – akna ja ava vaheline ruum. Võtame näiteks aknaava, mille minimaalne mõõt on 1290 mm, millest lahutatakse 30 mm – mis on vajalik paigaldusvaru – ja saame 1260 mm. See on akna kõrgus tellimiseks.

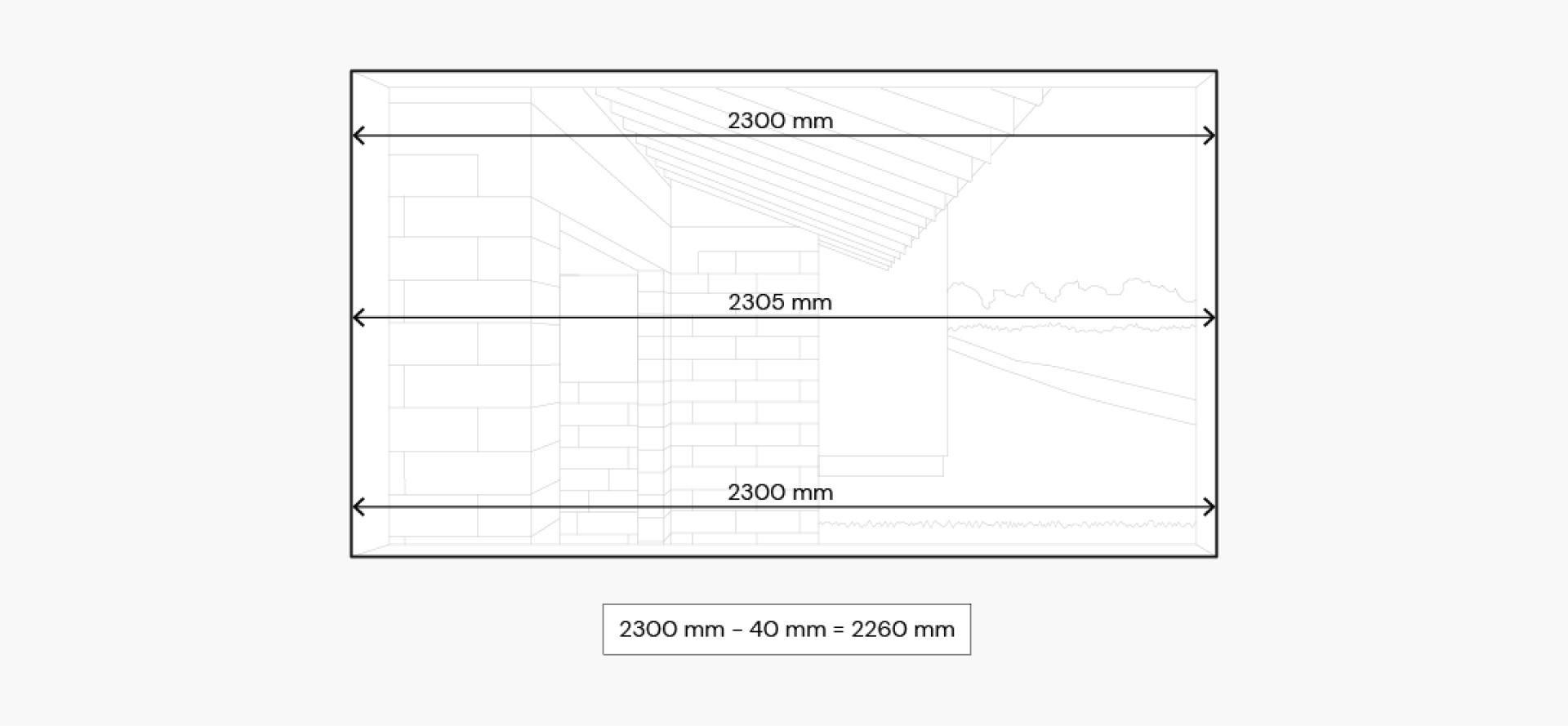

3. Ava laiuse mõõtmine

Mõõtke võimalikult horisontaalselt vähemalt kolmest kohast: ülevalt, keskelt ja alt. Võtke mõõtudest väikseim ja arvestage maha 40 mm paigaldusvaru – akna ja ava vaheline ruum. Võtame näiteks aknaava, mille minimaalne mõõt on 2300 mm, millest lahutatakse 40 mm – mis on vajalik paigaldusvaru – ja saame 2260 mm. See on akna laius tellimiseks.

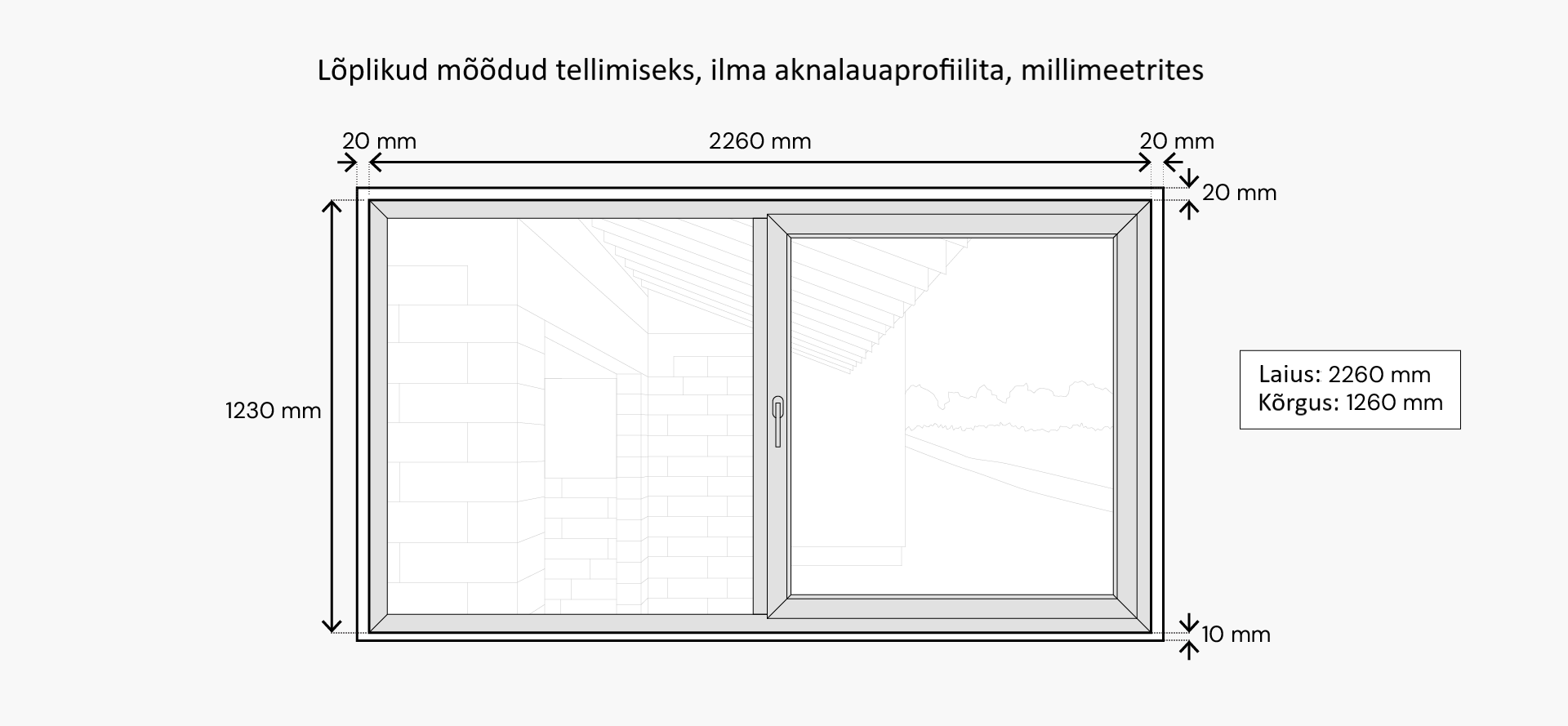

Lõplikud mõõdud tellimiseks:

• Akna tellimisel ilma aknalauaprofiilita: näidismõõtudel põhineva tellitava toote laius on 2260 mm, kõrgus – 1260 mm:

Oluline: kui mõõdate ava põrandani ehitatava vitriinakna jaoks ja põrandat ei ole veel paigaldatud, vaadake juhiseid tulevase põranda kõrguse määramiseks jaotises „Uue ukseava mõõtmine".

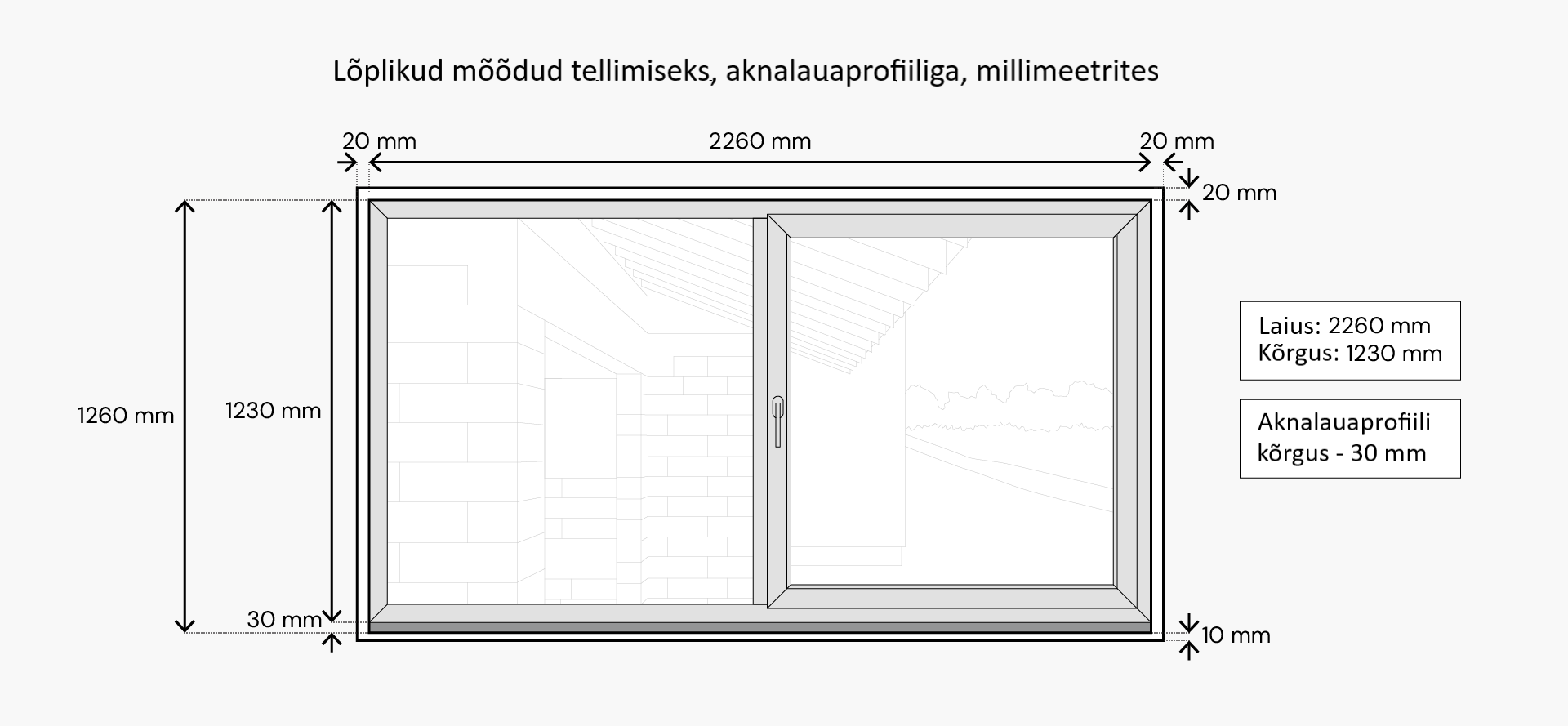

• Aknalauaprofiiliga akna tellimisel (H30 mm): näidismõõtudel põhineva tellitava toote laius on 2260 mm, kõrgus – 1230 mm (1260 mm – 30 mm).

Videojuhis

Uue akna aknalaua ja veepleki mõõtmine

Aknalaud

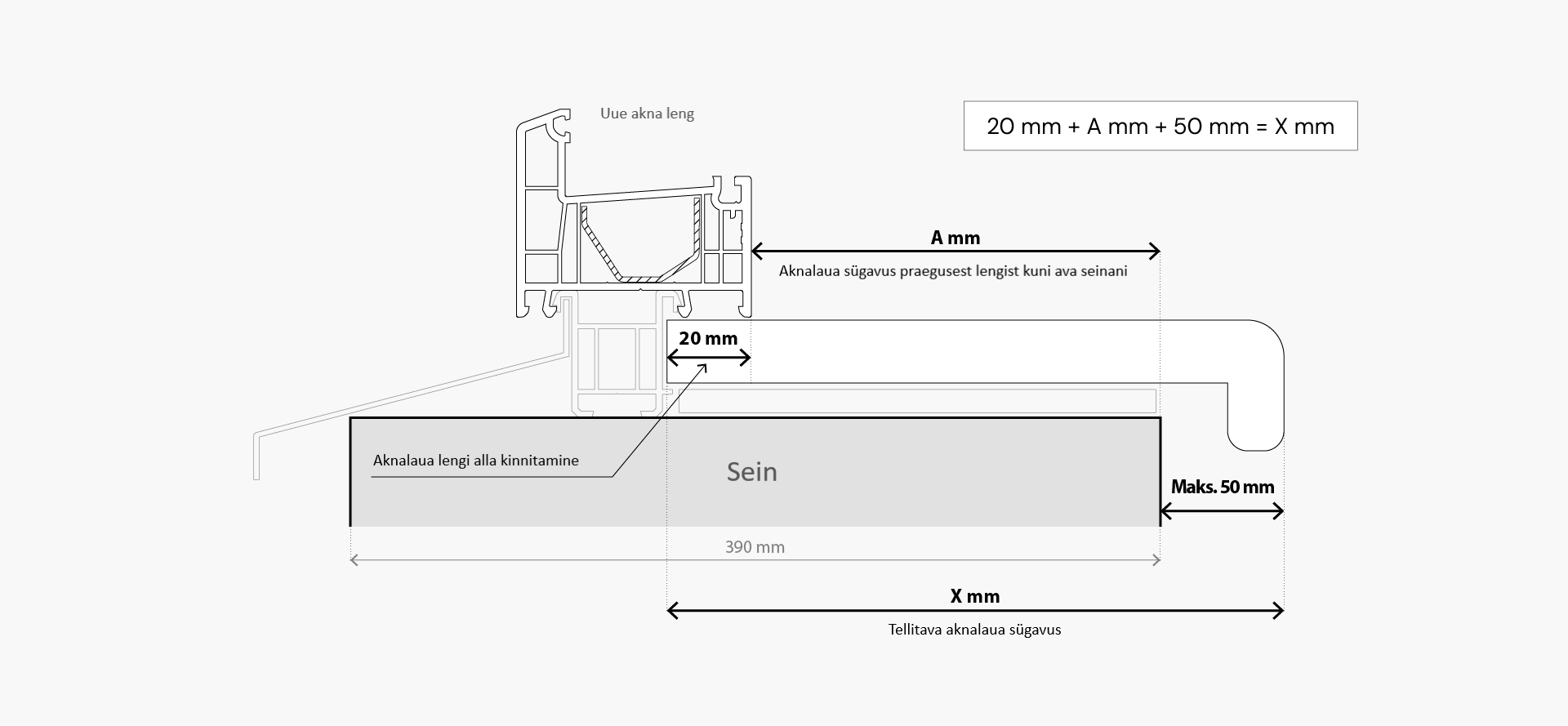

1. Aknalaua sügavuse mõõtmine (EURO 70 süsteem)

Liitke need mõõdud kokku (vt joonist allpool): 20 mm (aknalaua lengi alla paigaldamiseks) + A mm (aknalengi ja avaseina vaheline kaugus) + max. 50 mm (aknalaua väljaulatumiseks) = X mm (aknalaua sügavus tellimiseks):

• 20 mm - kaugus aknalaua kinnitamiseks EURO 70 lengi süsteem;
• A mm – aknalengi ja avaseina vaheline kaugus;
• Maks. 50 mm – aknalaua väljaulatuv osa. Soovitame mitte ületada ettenähtud mõõte, et saaksite soojusringlust optimaalselt radiaatoritest ülespoole suunata.

Allpool olev joonis näitab aknalaua ja akna külgmist lõiget. Kui te ei ole kindel, kuhu akna täpselt paigaldate, soovitame tellida sügavama aknalaua, mida saab paigaldamise ajal kohandada ja lõigata.

Aknalaudade sügavus tellimisel:

• 200 mm;
• 250 mm;
• 300 mm;
• 350 mm;
• 400 mm;
• 500 mm;
• 580 mm.

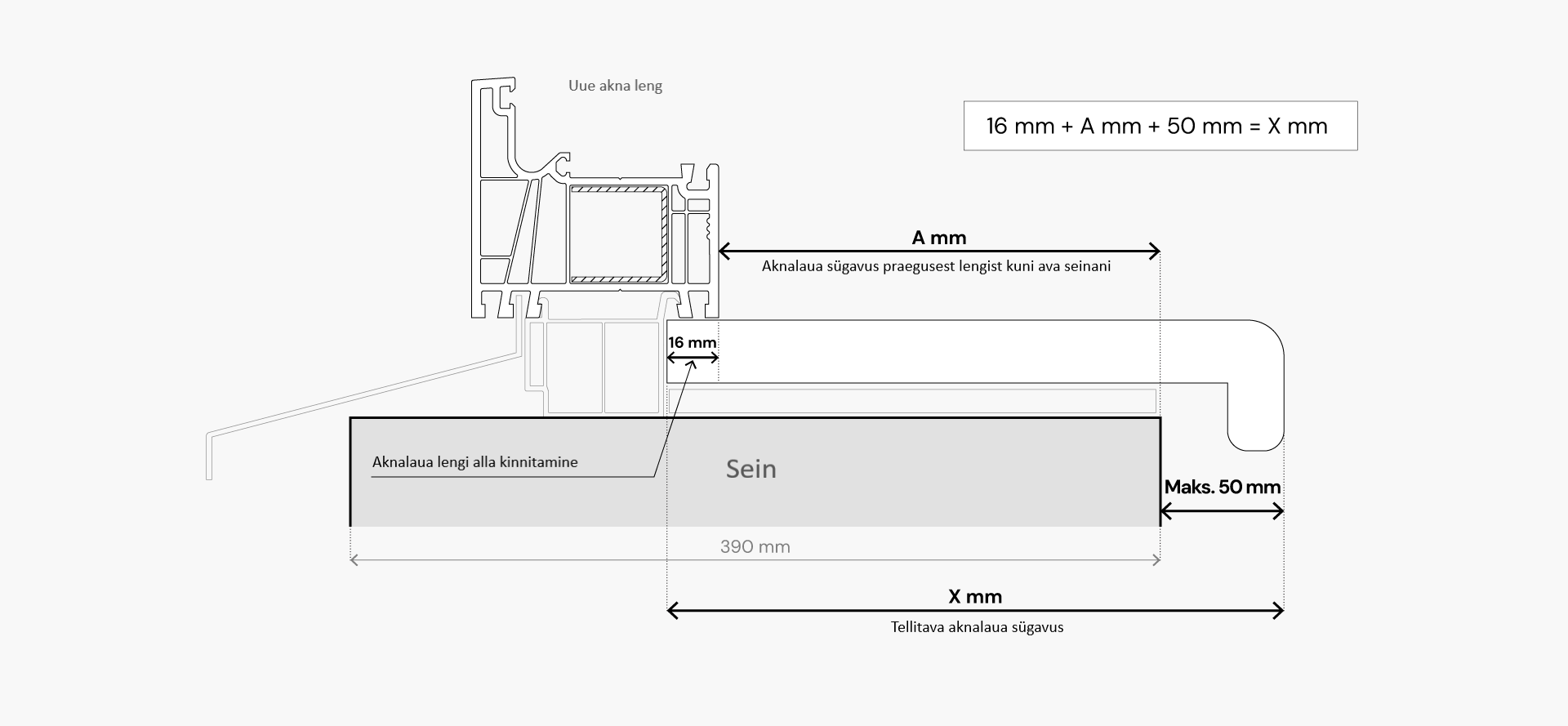

2. Aknalaua sügavuse mõõtmine (LINEAR süsteem)

Liitke need mõõdud kokku (vt joonist allpool): 16 mm (aknalaua lengi alla paigaldamiseks) + A mm (aknalengi ja avaseina vaheline kaugus) + max. 50 mm (aknalaua väljaulatumiseks) = X mm (aknalaua sügavus tellimiseks):

• 16 mm - kaugus aknalaua kinnitamiseks LINEAR lengi süsteem;
• A mm – aknalengi ja avaseina vaheline kaugus;
• Maks. 50 mm – aknalaua väljaulatuv osa. Soovitame mitte ületada ettenähtud mõõte, et saaksite soojusringlust optimaalselt radiaatoritest ülespoole suunata.

Allpool olev joonis näitab aknalaua ja akna külgmist lõiget. Kui te ei ole kindel, kuhu akna täpselt paigaldate, soovitame tellida sügavama aknalaua, mida saab paigaldamise ajal kohandada ja lõigata.

Aknalaudade sügavus tellimisel:

• 200 mm;
• 250 mm;
• 300 mm;
• 350 mm;
• 400 mm;
• 500 mm;
• 580 mm.

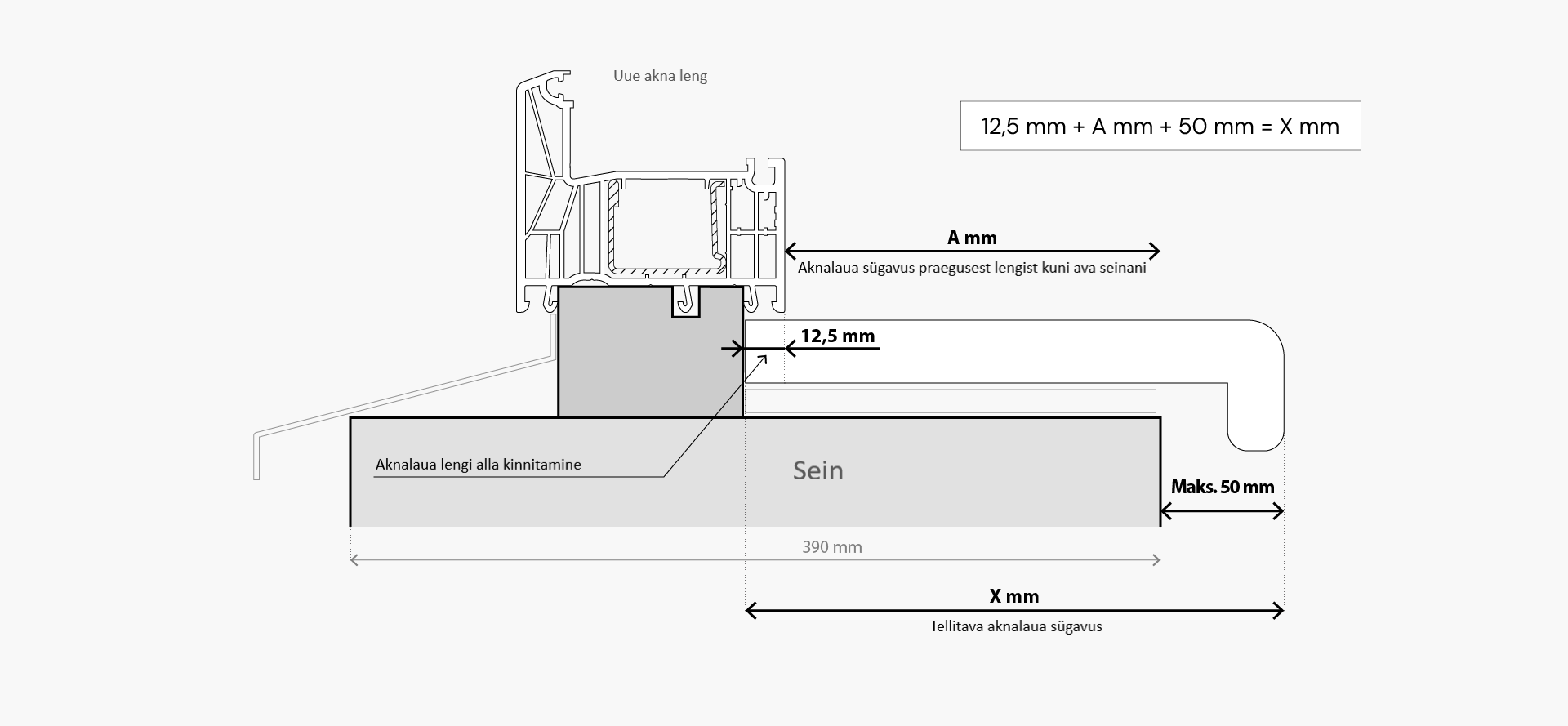

3. Aknalaua sügavuse mõõtmine (SYNEGO süsteem)

Liitke need mõõdud kokku (vt joonist allpool): 12,5 mm (aknalaua lengi alla paigaldamiseks) + A mm (aknalengi ja avaseina vaheline kaugus) + max. 50 mm (aknalaua väljaulatumiseks) = X mm (aknalaua sügavus tellimiseks):

• 12,5 mm - kaugus aknalaua kinnitamiseks SYNEGO lengi süsteem;
• A mm – aknalengi ja avaseina vaheline kaugus;
• Maks. 50 mm – aknalaua väljaulatuv osa. Soovitame mitte ületada ettenähtud mõõte, et saaksite soojusringlust optimaalselt radiaatoritest ülespoole suunata.

Allpool olev joonis näitab aknalaua ja akna külgmist lõiget. Kui te ei ole kindel, kuhu akna täpselt paigaldate, soovitame tellida sügavama aknalaua, mida saab paigaldamise ajal kohandada ja lõigata.

Aknalaudade sügavus tellimisel:

• 200 mm;
• 250 mm;
• 300 mm;
• 350 mm;
• 400 mm;
• 500 mm;
• 580 mm.

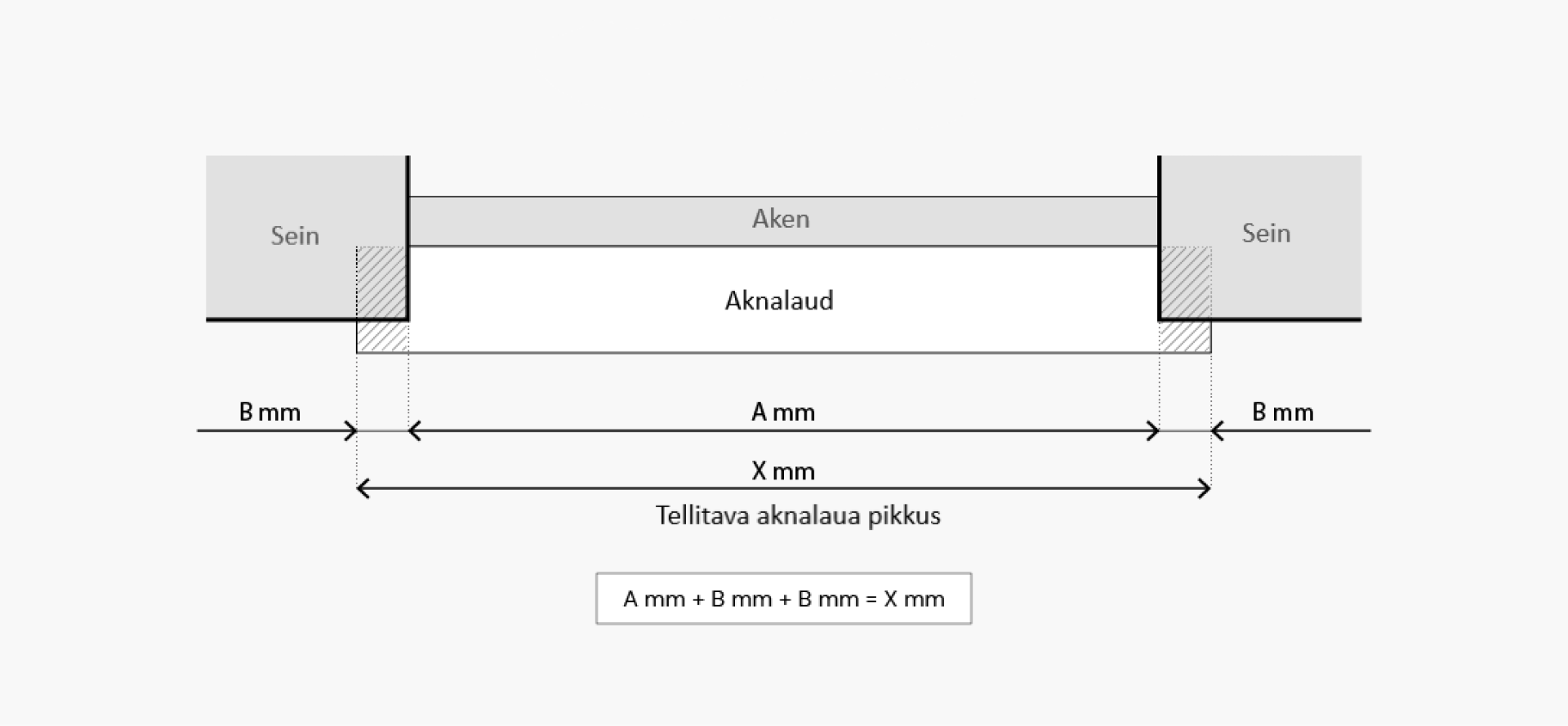

4. Aknalaua pikkuse mõõtmine

Liitke need mõõdud kokku (vt joonist allpool): A mm (ava laius) + B mm (mõlemad ava servadest üleulatuvad osad) = X mm (aknalaua pikkus tellimiseks):

Allpool esitatud joonisel on kujutatud aknalaua ülaosavaade. Mõõtke aknaava laius (A), kuhu aknalaud paigaldatakse, lisage aknalaua väljaulatuvate osade kaugus (B).

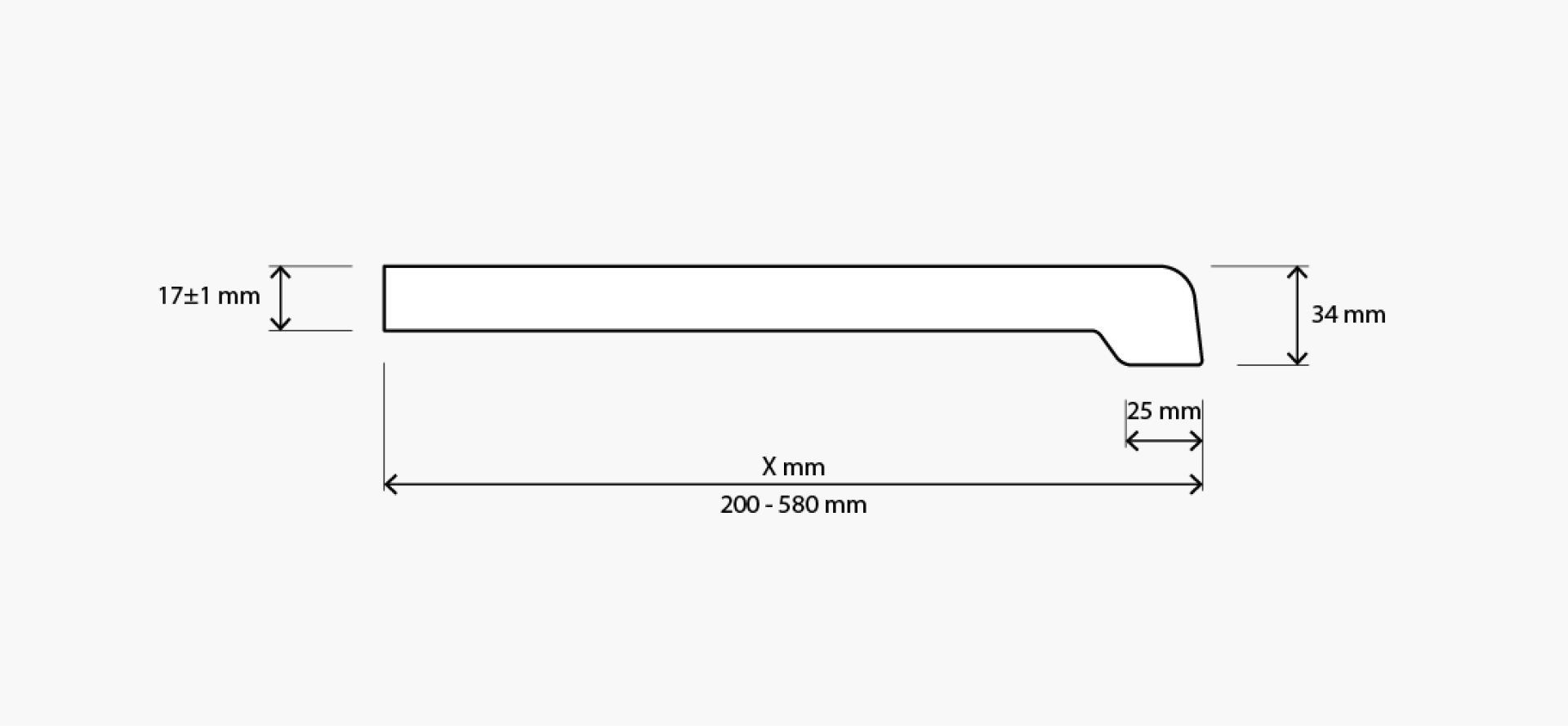

Tellitud aknalaua valmistamine ja spetsifikatsioonid:

Aknalauad tarnitakse sirgete otstega. Aknalaua otsade lõikamis- ja kohandamistööd tehakse paigaldamise ajal.

• Tellitavate aknalaudade suurim võimalik pikkus on 6 000 mm;
• Saadaval olevad aknalaudade sügavused: 200 mm kuni 580 mm.

• Tellitud aknalaua otsad standardina ei ole lamineeritud. Otsade viimistluseks soovitame tellida 605 mm sügavused plastäärikud, mida saab lõigata ja paigaldada aknalaudade paigaldamise ajal:

Veeplekk

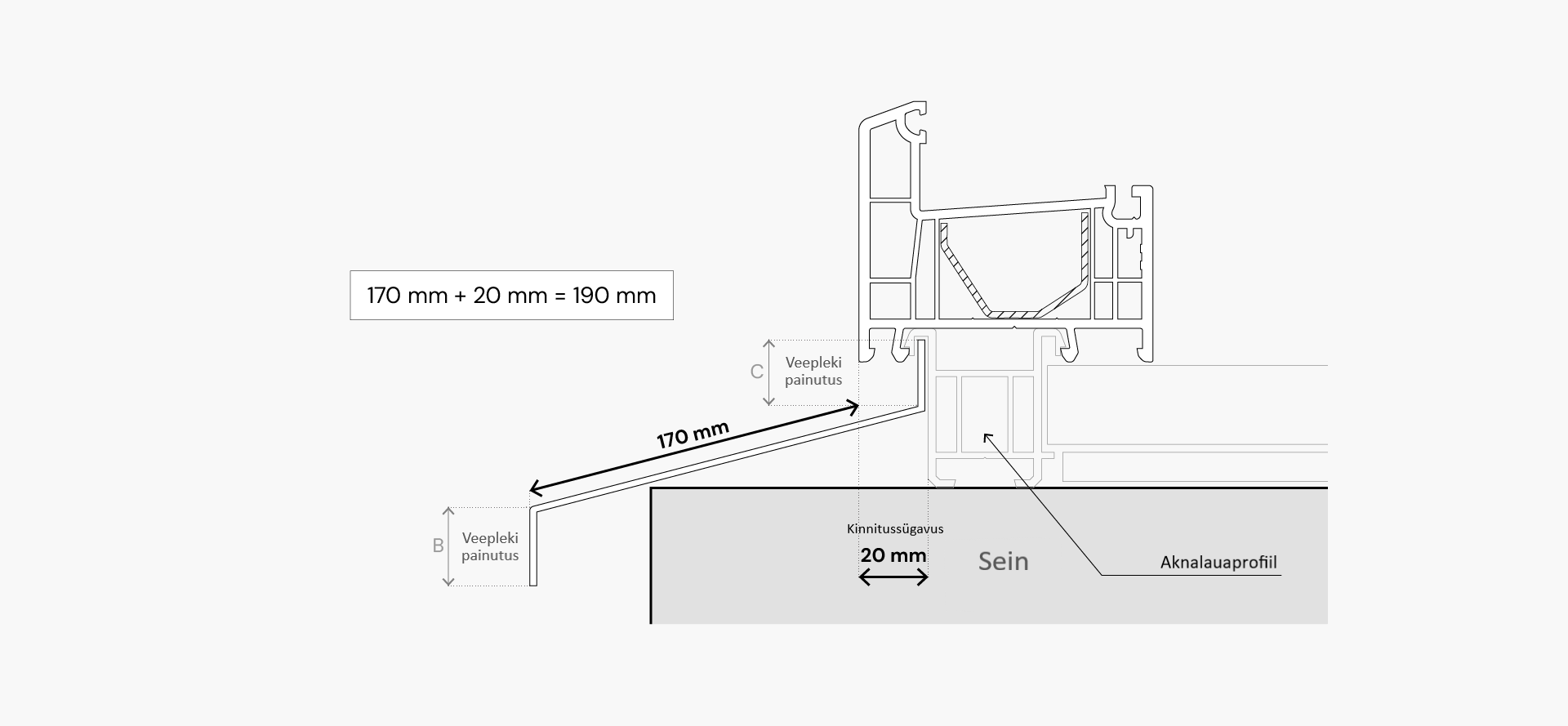

1. Veepleki sügavuse mõõtmine (EURO 70 süsteem)

Liitke need mõõdud kokku (vt joonist allpool): A mm (veepleki soovitud sügavus) + 20 mm (veepleki lengi alla kinnitamiseks) = X mm (veepleki sügavus tellimiseks):

• A mm – kaugus kavandatud aknalengi ja veepleki väljaulatuva osa vahel. Vihmavee optimaalseks äravooluks soovitame veepleki paigaldada seina välisservast 20–40 mm kaugusele. Vastasel juhul voolab vesi läbi seina külgede ja aja jooksul võib korrosioon seina kahjustada. Kui veeplekk ületab väljaspool 50 mm, tekitavad vihmapiisad rohkem müra;
• 20 mm – standardne kaugus vihmapleki kinnitamiseks EURO 70 aknalauaprofiili külge;
• B ja C – veeplekk on standardselt painutatud ja seda ei pea veepleki tellimisel lisama;
• Aknalauaprofiili sügavus – 24 mm.

2. Veepleki sügavuse mõõtmine (LINEAR süsteem)

Liitke need mõõdud kokku (vt joonist allpool): A mm (veepleki soovitud sügavus) + 16 mm (veepleki lengi alla kinnitamiseks) = X mm (veepleki sügavus tellimiseks):

• A mm – kaugus kavandatud aknalengi ja veepleki väljaulatuva osa vahel. Vihmavee optimaalseks äravooluks soovitame veepleki paigaldada seina välisservast 20–40 mm kaugusele. Vastasel juhul voolab vesi läbi seina külgede ja aja jooksul võib korrosioon seina kahjustada. Kui veeplekk ületab väljaspool 50 mm, tekitavad vihmapiisad rohkem müra;
• 16 mm – standardne kaugus vihmapleki kinnitamiseks LINEAR aknalauaprofiili külge;
• B ja C – veeplekk on standardselt painutatud ja seda ei pea veepleki tellimisel lisama;
• Aknalauaprofiili sügavus – 40 mm.

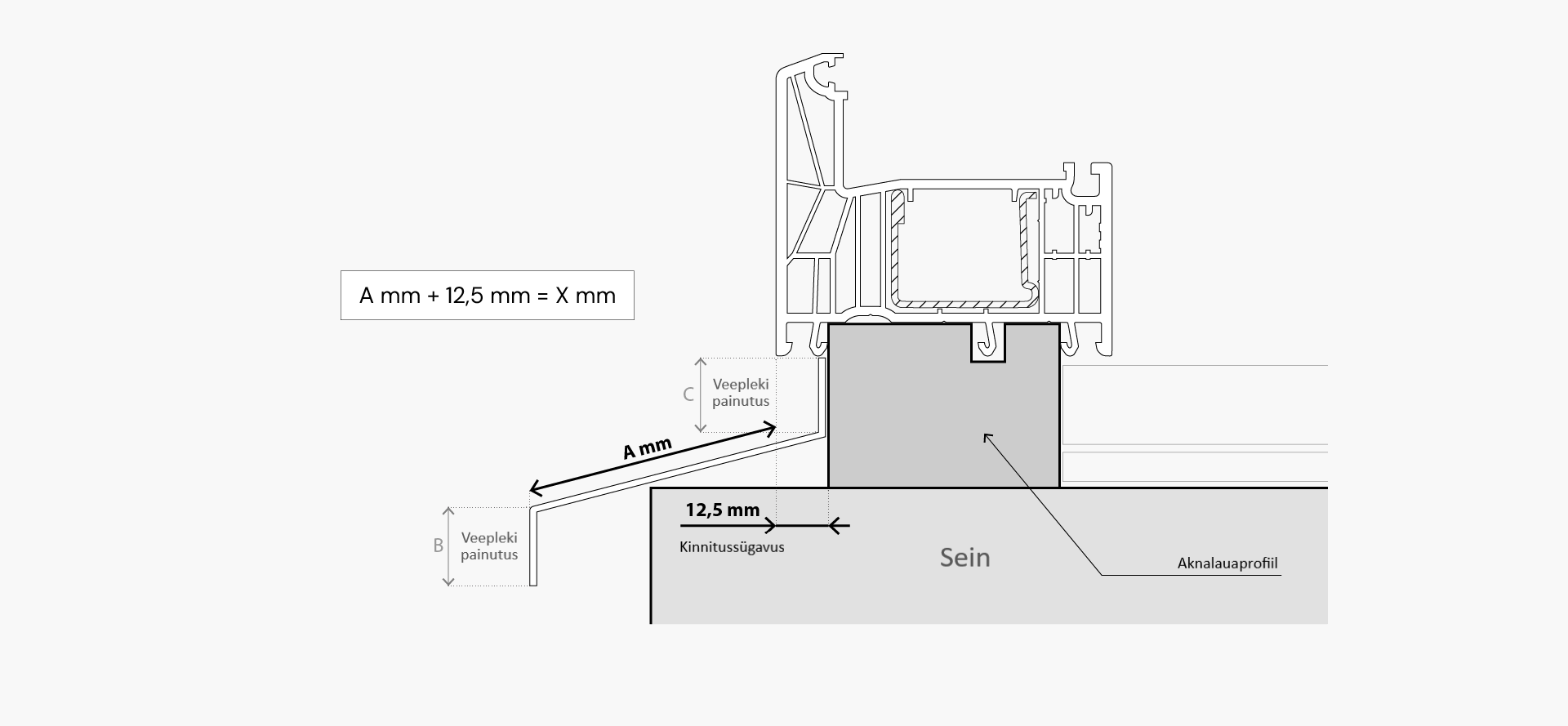

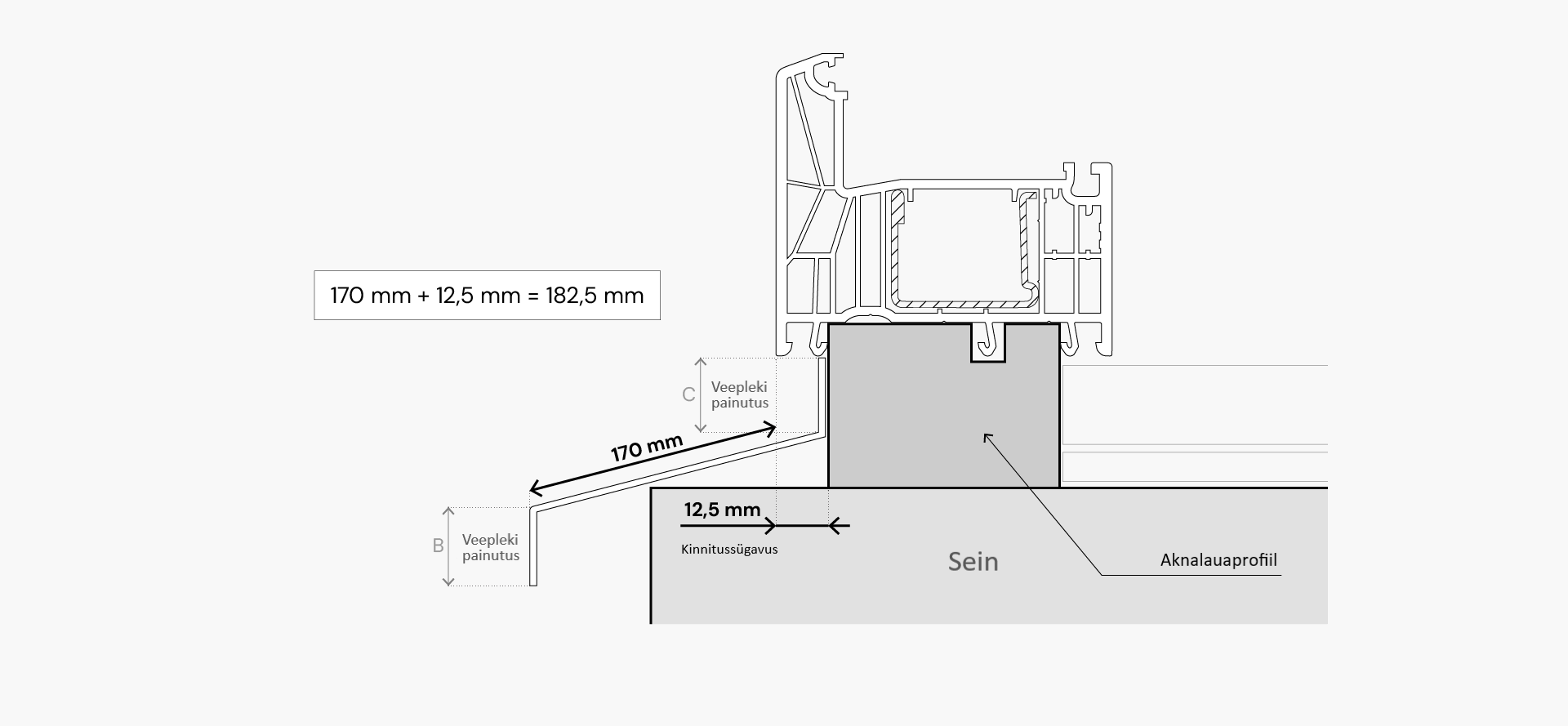

3. Veepleki sügavuse mõõtmine (SYNEGO süsteem)

Liitke need mõõdud kokku (vt joonist allpool): A mm (veepleki soovitud sügavus) + 12,5 mm (veepleki lengi alla kinnitamiseks) = X mm (veepleki sügavus tellimiseks):

• A mm – kaugus kavandatud aknalengi ja veepleki väljaulatuva osa vahel. Vihmavee optimaalseks äravooluks soovitame veepleki paigaldada seina välisservast 20–40 mm kaugusele. Vastasel juhul voolab vesi läbi seina külgede ja aja jooksul võib korrosioon seina kahjustada. Kui veeplekk ületab väljaspool 50 mm, tekitavad vihmapiisad rohkem müra;
• 12,5 mm – standardne kaugus vihmapleki kinnitamiseks SYNEGO aknalauaprofiili külge;
• B ja C – veeplekk on standardselt painutatud ja seda ei pea veepleki tellimisel lisama;
• Aknalauaprofiili sügavus – 55 mm.

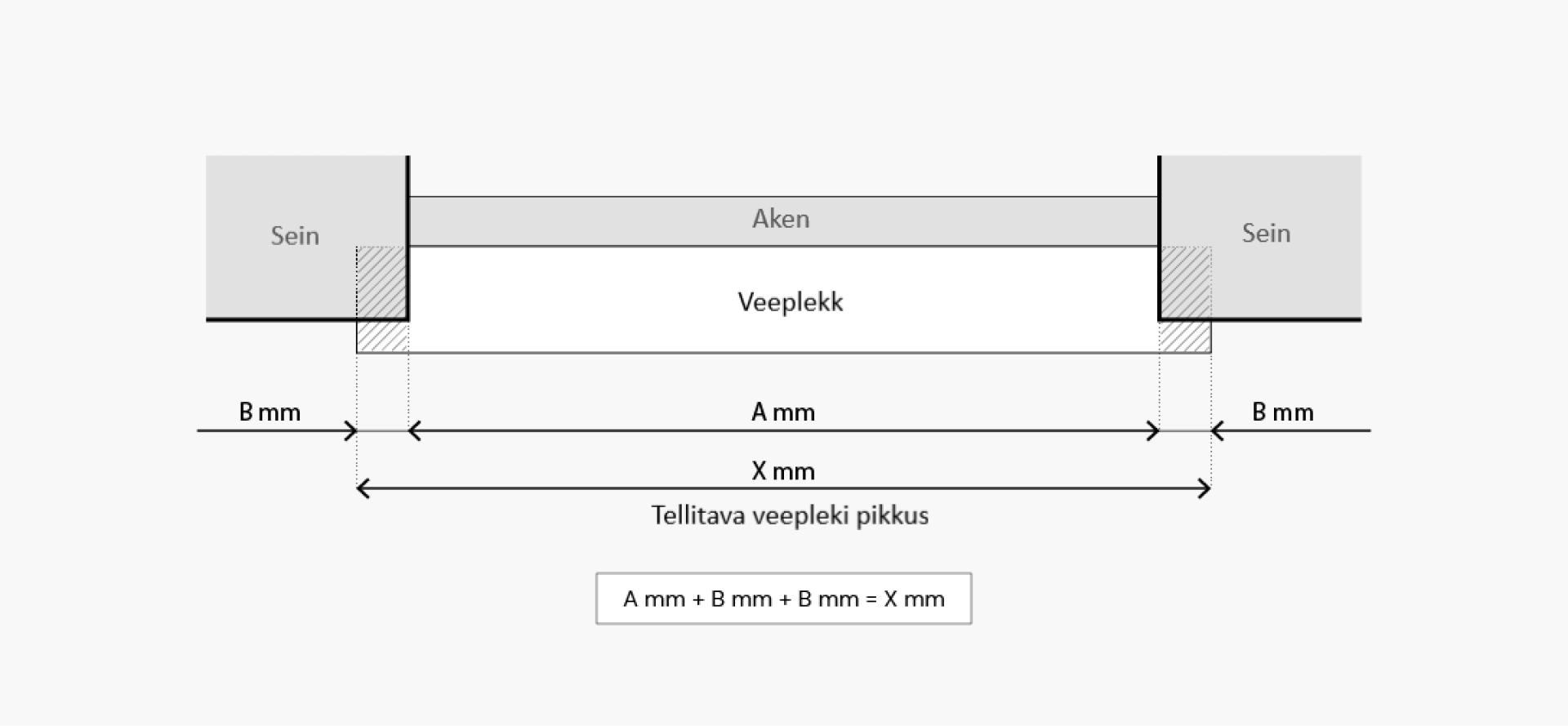

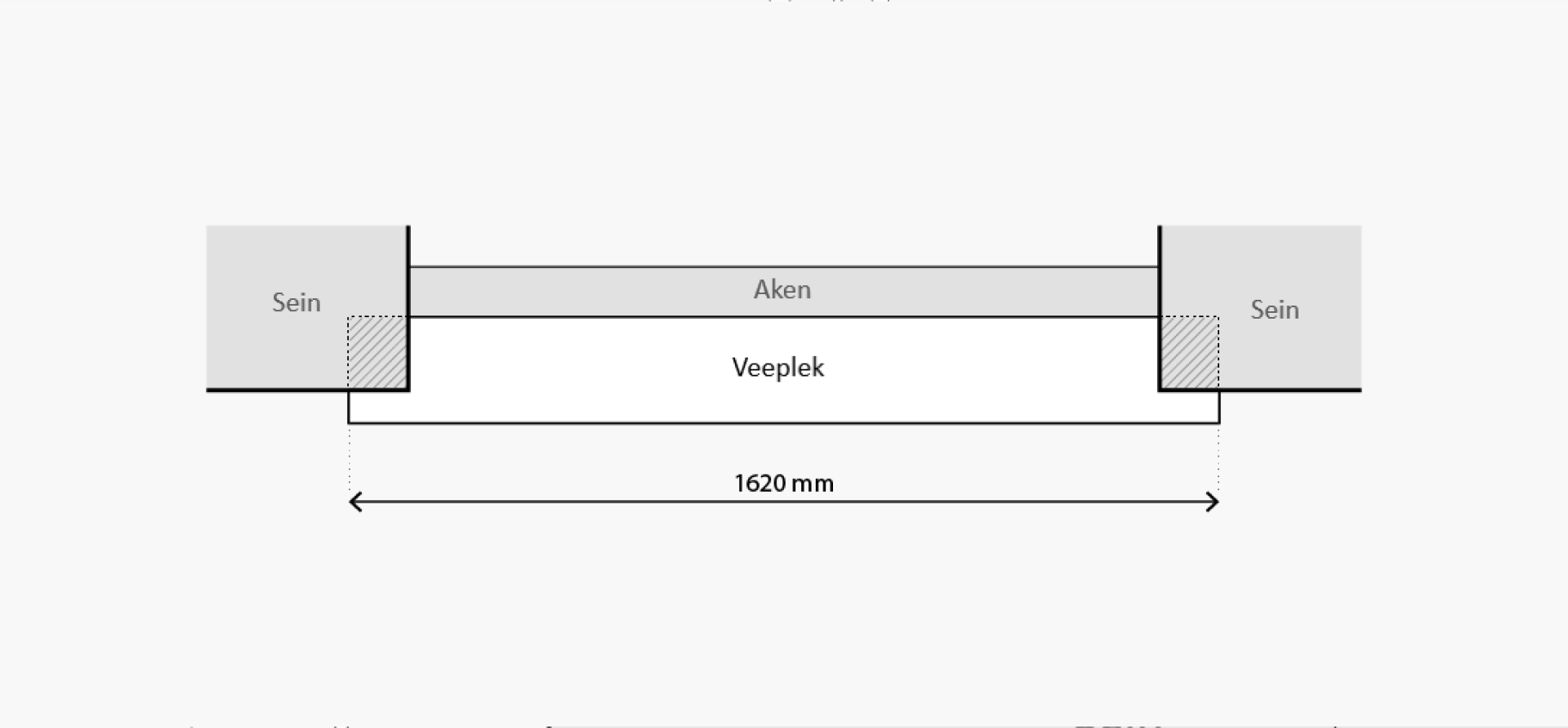

4. Veepleki pikkuse mõõtmine

Liitke need mõõdud kokku (vt joonist allpool): A mm (ava laius) + B mm (mõlemad ava servadest üleulatuvad osad, kui neid on vaja) = X mm (veepleki pikkus tellimiseks):

• Olukorrast sõltuvalt volditakse veeplekkide külgmised servad seinte viimistlemise käigus sisse või jäävad need aknaavas allapoole.

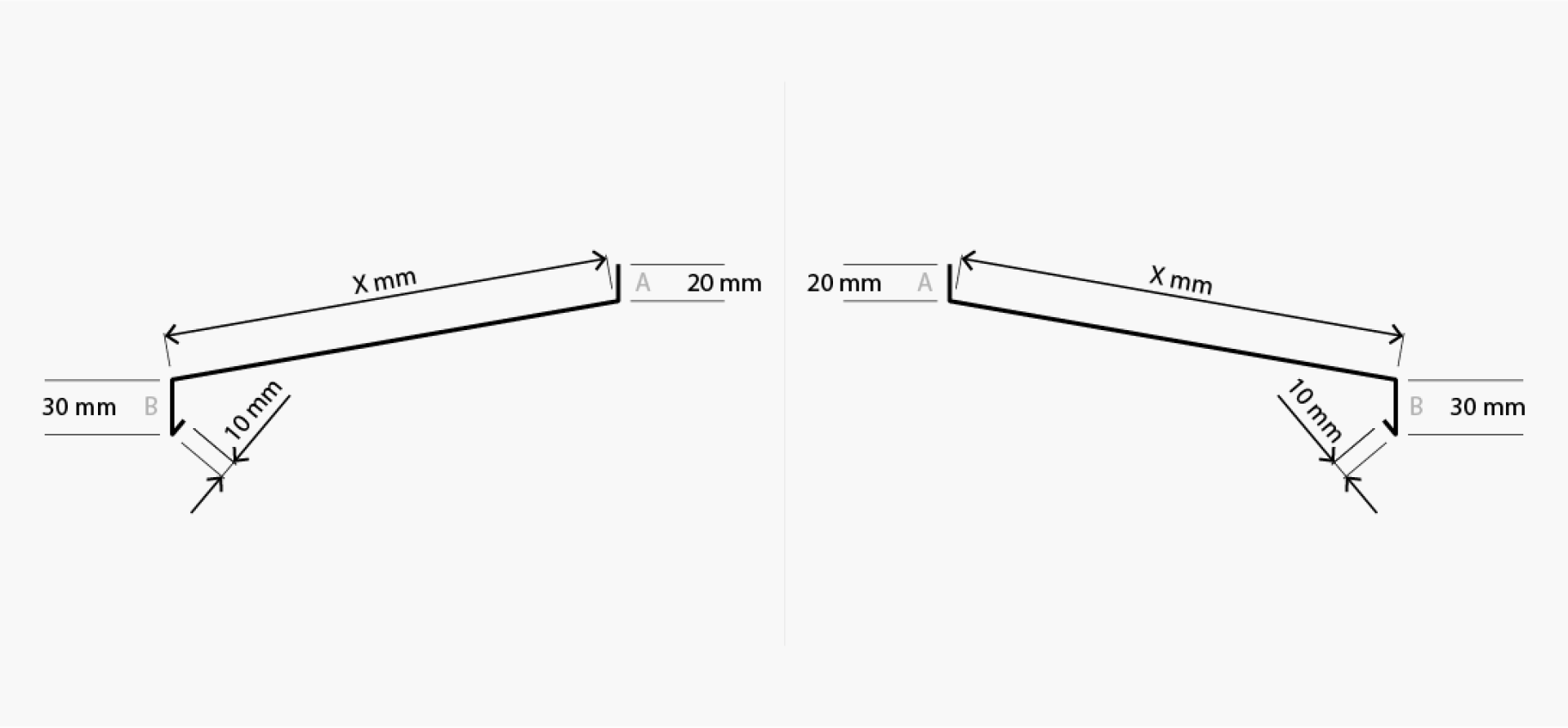

Tellitud veepleki valmistamine ja spetsifikatsioonid:

Veeplekk tarnitakse sirgete külgedega ja standardsete painutustega A ja B (vt joonist allpool):

• X – teie tellitud veepleki sügavus;
• A – standardne painutus aknalengile kinnitamiseks;
• B – standardne painutus vee ärajuhtimiseks;
• Võimalik suurim veepleki painde pikkus – 3 100 mm;
• Veeplekkide lõikamis- ja painutamistööd teostatakse ainult paigaldamise ajal.

Uue ukseava mõõtmine

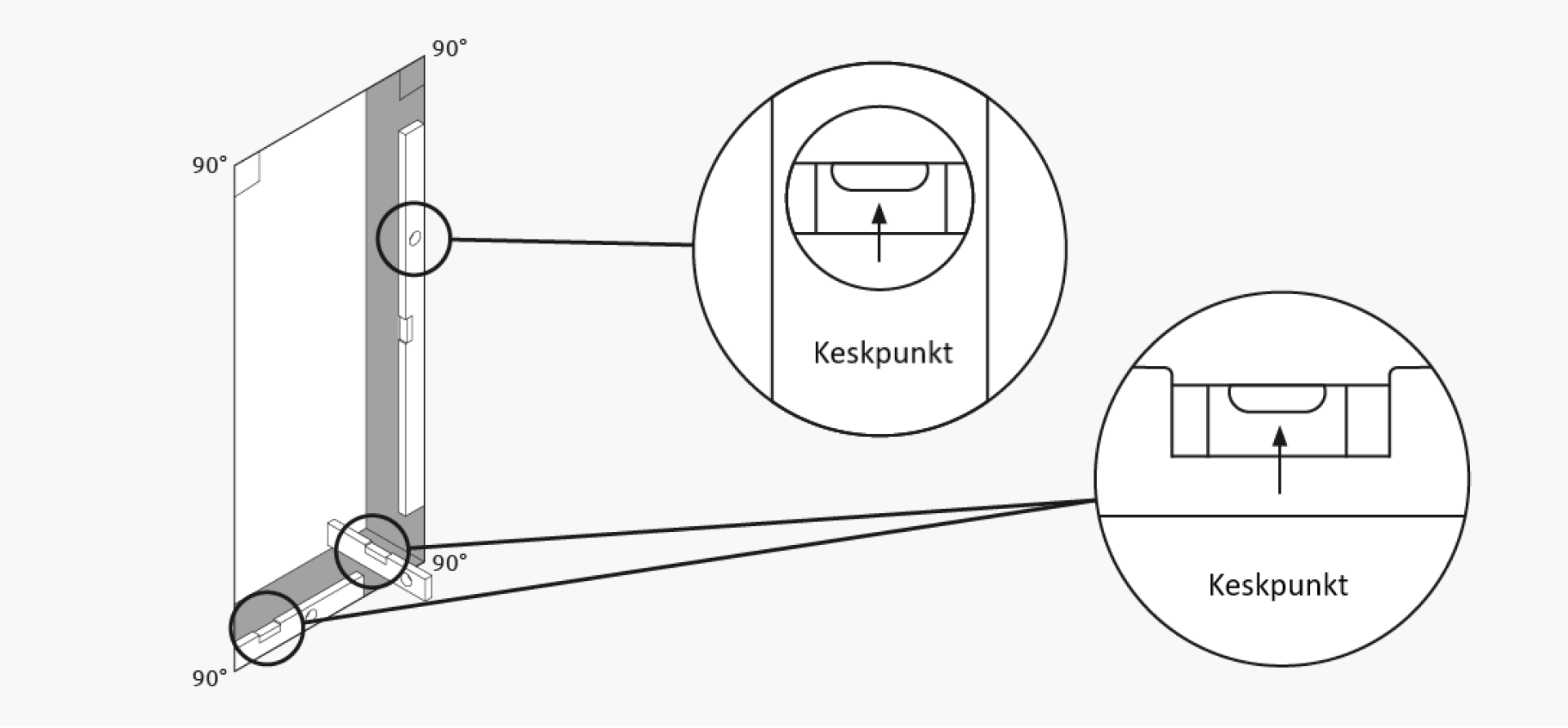

1. Ava tasasuse kontrollimine

• Enne mõõtmist kontrollige vesiloodiga, kas ava on risti ja servad on ühtlased.
• Teine võimalus kontrollimiseks – võrrelda mõõtusid. Selleks mõõdetakse ava diagonaalid ja võrreldakse mõõdud. Mõõtude erinevus tähendab, et puudub 90° nurk – sel juhul soovitame joondada ava ja seejärel mõõta.
• Mõõtke ja kontrollige tasasust pärast avade servade puhastamist.

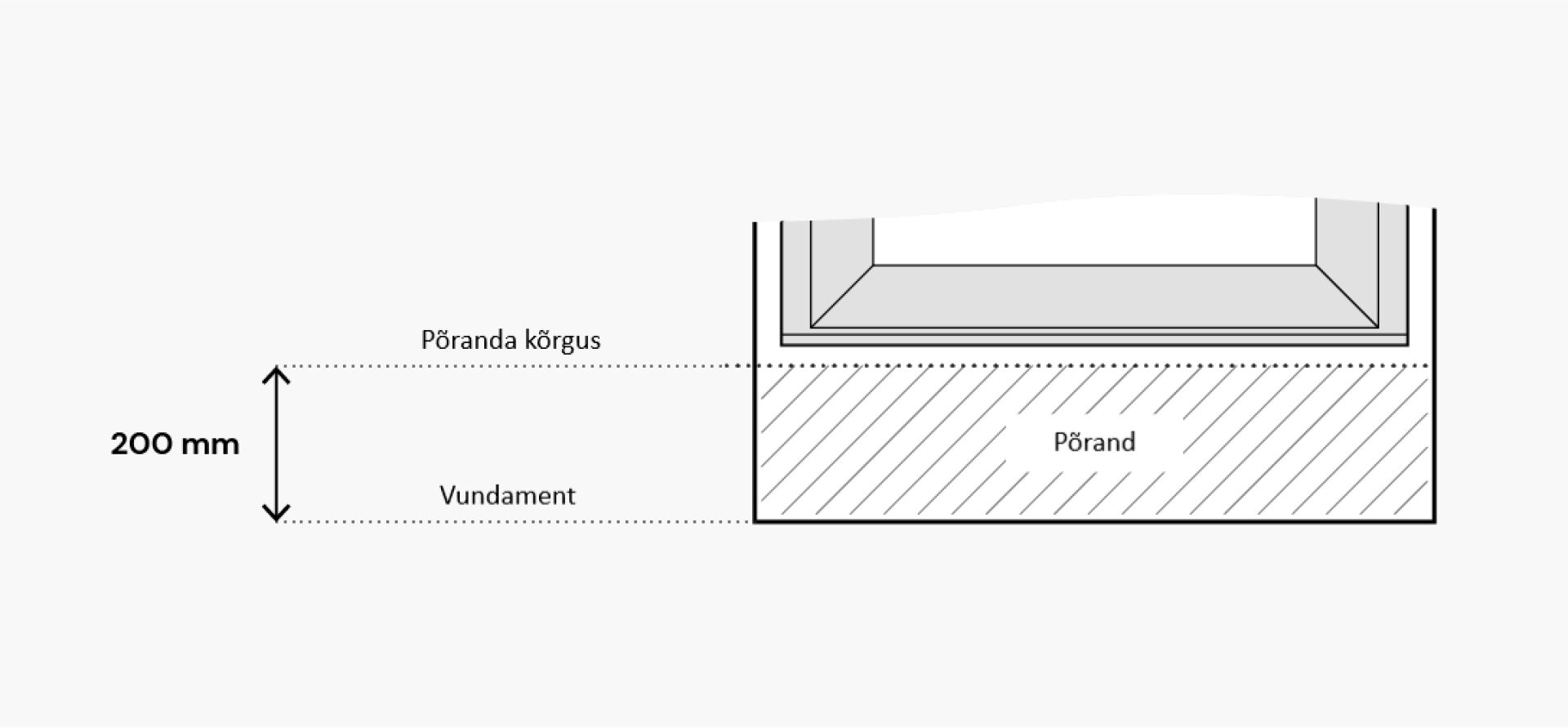

2. Tulevase põranda kõrguse määramine

Tavaliselt paigaldatakse uues majas aknad, vitriinaknad ja uksed enne põranda paigaldamist. Pange enne lõpliku põranda paigaldamist tähele, et akna- või ukseava oleks tunduvalt madalamal. Seetõttu on oluline määrata kavandatava põrandataseme ülemine kõrgus, sest sellest sõltub tellitava ukse või vitriinakna kõrgus:

• Soovitame põranda kõrguse piiri märkida ava servale: sealt paigaldatakse uus uks. Kujutame ette, et me teame, et põrand paigaldatakse 200 mm vundamendi ülemisest osast, ja tähistame selle piiri seinal ja oma joonisel (vt joonist allpool).

Kui põrand on juba paigaldatud ja te teate, et see on lõplik kõrgus, siis saate sellest lähtuvalt mõõta. Mõõtmise alus peab olema tasane:

• Avatava ukse tellimisel tuleb arvesse võtta, et ukse avamist ei takistaks ruumide erinev põrandakõrgus ja ruumi(de) seinavolvid või sambad.

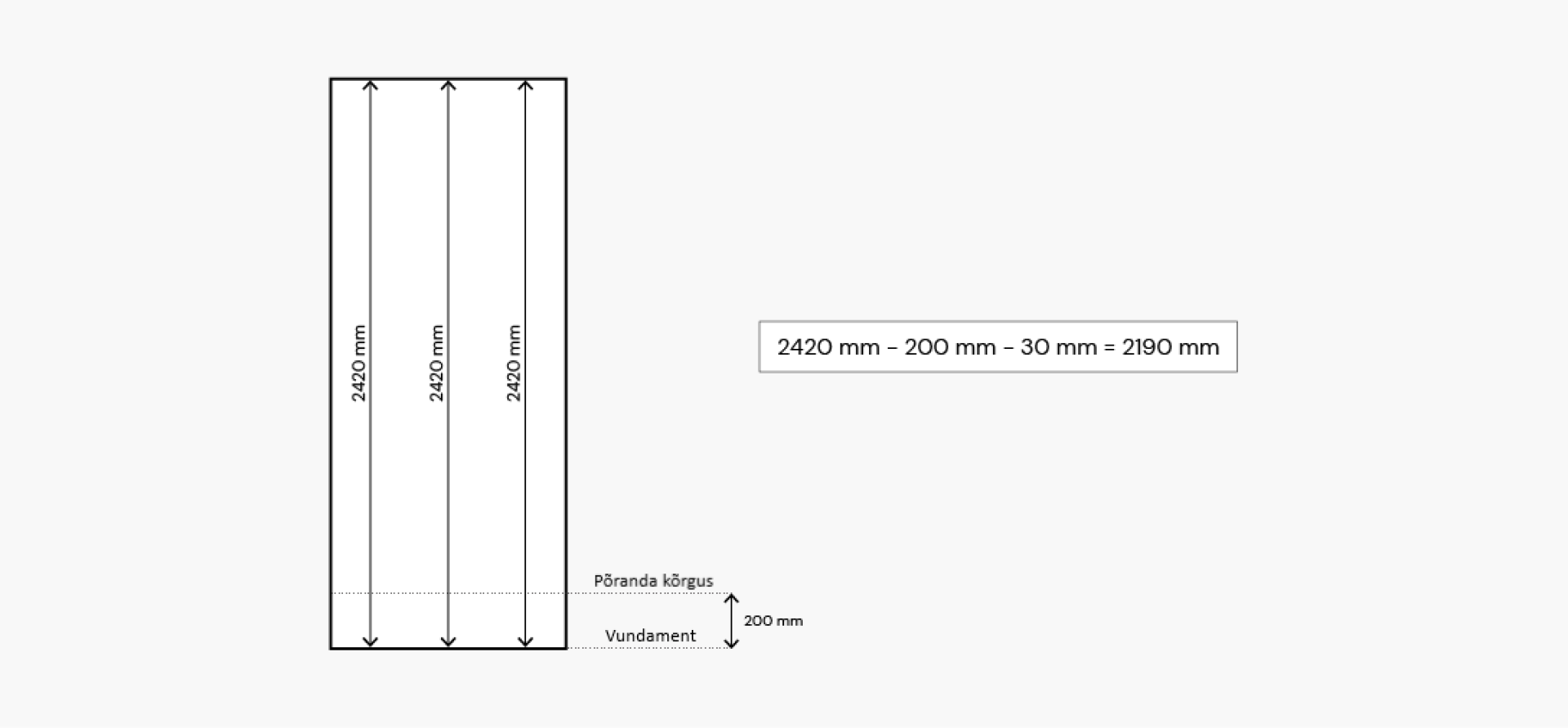

3. Ava kõrguse mõõtmine

Mõõtke vertikaalselt vähemalt kolmest erinevast kohast: vasakult, keskelt ja paremalt. Võtke mõõtudest väikseim ja arvestage maha 30 mm paigaldusvaru – ukse ja ava vaheline ruum.

Võtame näiteks ukseava, mille väikseim mõõde on 2420 mm, millest lahutatakse kõrgus kavandatud põrandani (200 mm) ja 30 mm, mis on vajalik paigaldusvaru jaoks, ja saame 2190 mm. See on tellitava ukse kõrgus (vt joonist allpool).

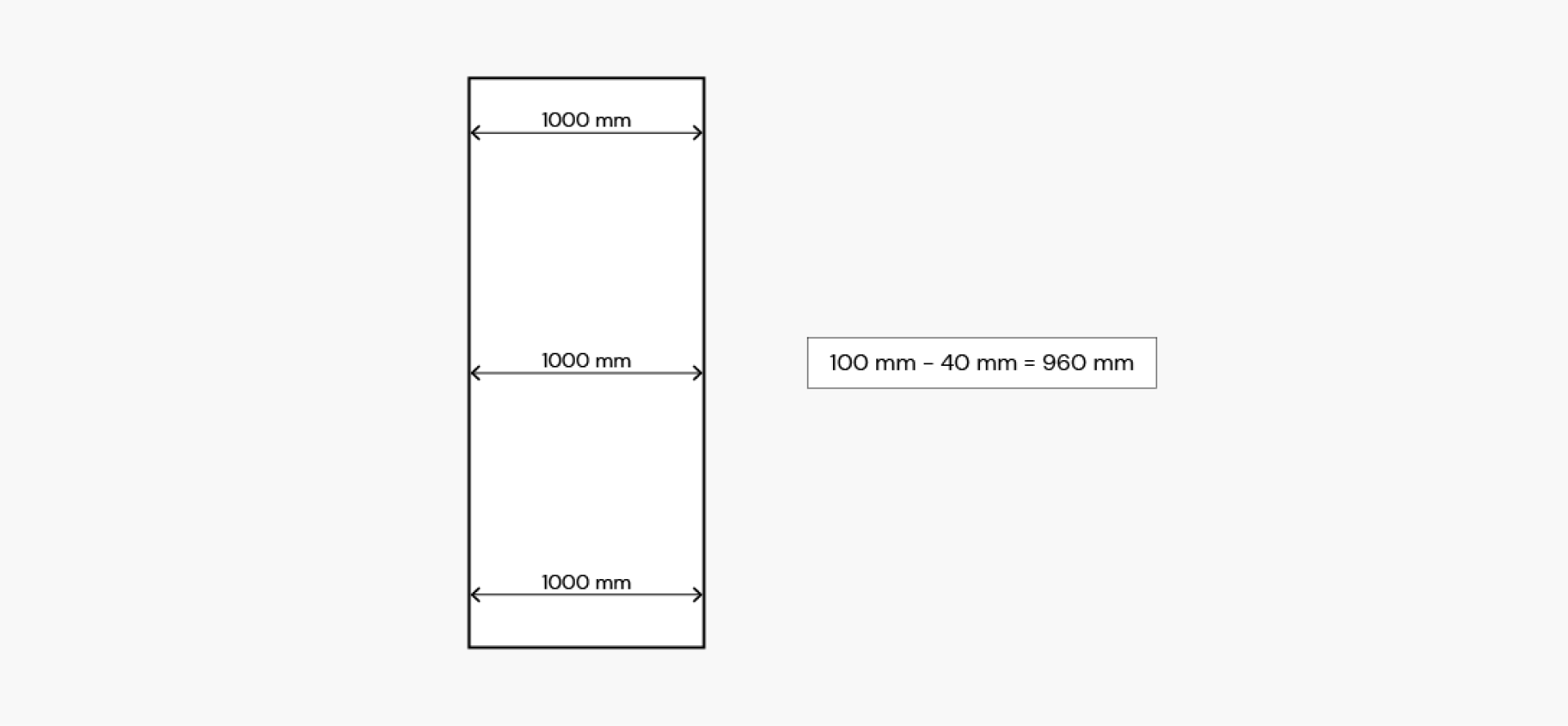

4. Ava laiuse mõõtmine

Mõõtke võimalikult horisontaalselt vähemalt kolmest kohast: ülevalt, keskelt ja alt. Võtke mõõtudest väikseim ja arvestage maha 40 mm paigaldusvaru – ukse ja ava vaheline ruum.

Võtame näiteks ukseava, mille minimaalne mõõt on 1000 mm, millest lahutatakse 40 mm – mis on vajalik paigaldusvaru – ja saame 960 mm. See on tellitava ukse laius (vt joonist allpool).

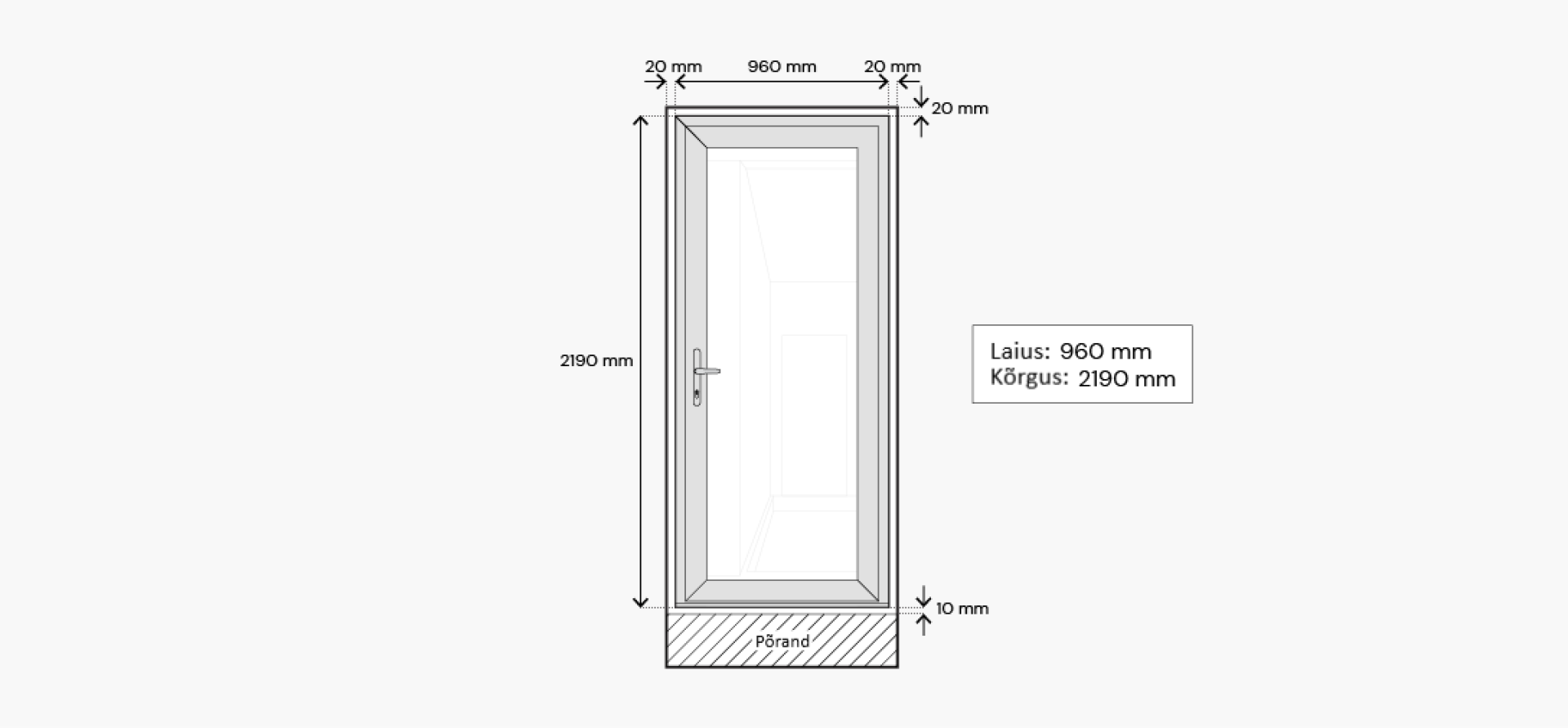

Lõplikud mõõdud tellimiseks

Näidismõõtudel põhineva tellitava ukse laius on 960 mm, kõrgus 2190 mm:

Videojuhis

Avade mõõtmine vanades hoonetes

Vana akna mõõtmine paneelmajas

Vanade akende avade mõõtmine on veidi keerulisem, kuna aken on paigaldatud avasse ja täpset mõõtmist takistavad viimistlus ning nähtamatud piirded. Allpool oleme koostanud soovitused, kuidas vana vahetatavat akent nõuetekohaselt mõõta, et hõlbustada meie e-poest uue akna tellimist.

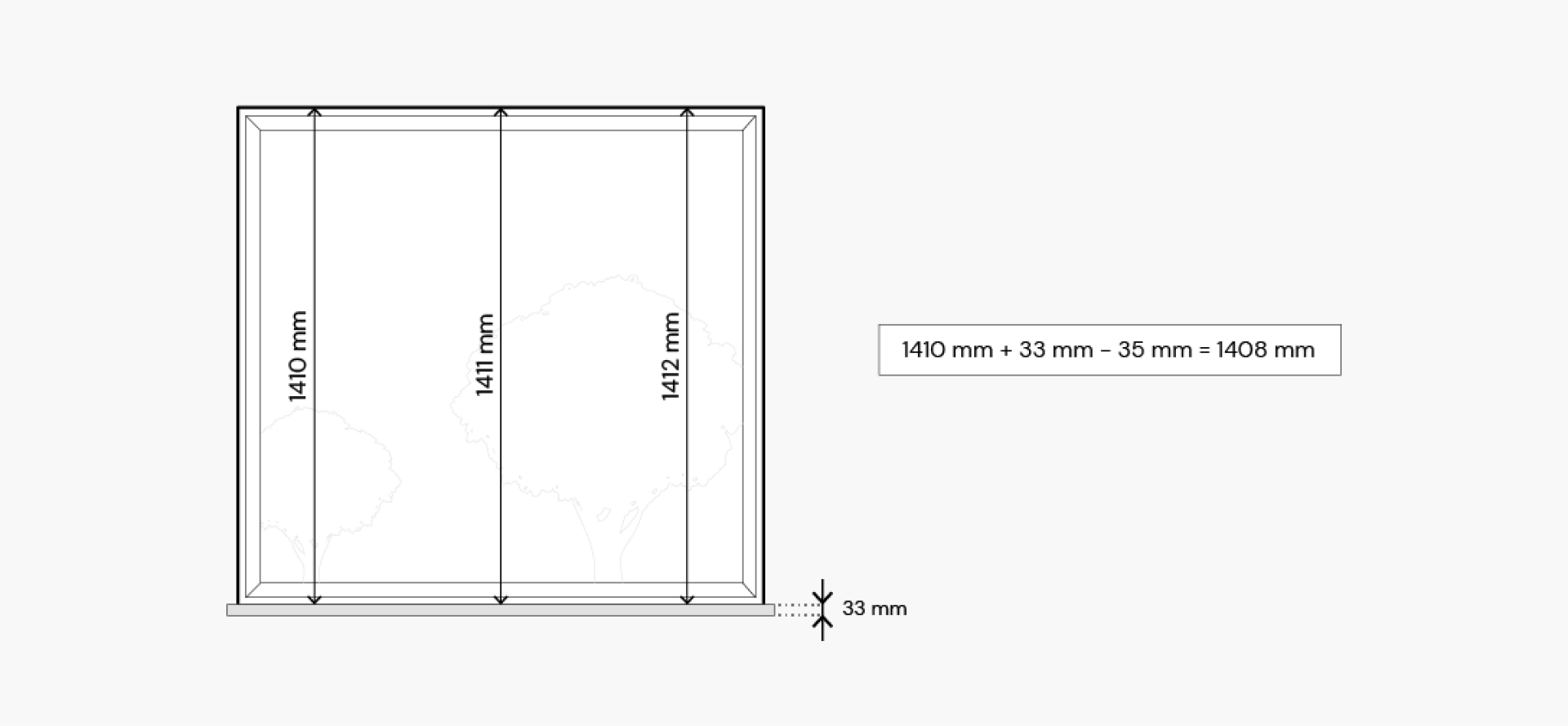

1. Ava kõrguse mõõtmine

Mõõtke vähemalt kolmes erinevas kohas: vasakult, keskelt ja paremalt:

• Mõõtke ruumi küljelt vertikaalselt – ülemisest aknaava äärest akna lähedal kuni aknalaua sisemise tasapinnani. Saadud mõõtmistulemustest kasutage väikseimat;
• Seejärel mõõtke aknalaua kõrgus. Lisage aknalaua minimaalsele avamiskõrgusele aknalaua kõrgusmõõt;
• Saavutatud mõõtudest lahutage 35 mm paigaldusvaru jaoks.

Võtame näiteks aknaava, mille minimaalne kõrgus on 1410 mm. Lisades juurde olemasoleva aknalaua kõrguse (33 mm) ja lahutades 35 mm paigaldusvaru jaoks, saame 1408 mm. See on akna kõrgus tellimiseks.

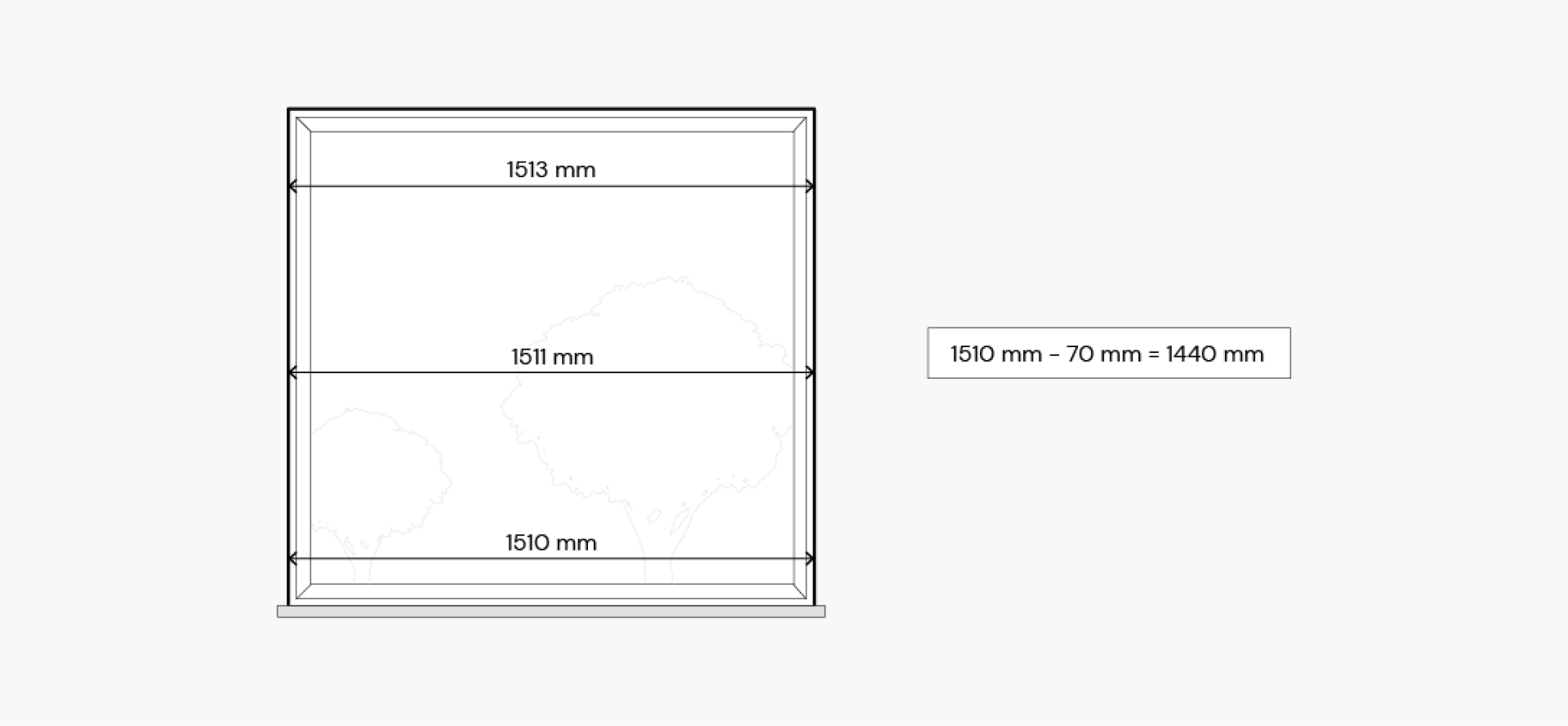

2. Ava laiuse mõõtmine

Mõõtke vähemalt kolmest kohast: ülevalt, keskelt ja alt:

• Mõõtke ruumi küljelt võimalikult horisontaalselt – ühest aknaava äärest teiseni, otse akna kõrvalt. Saadud mõõtmistulemustest kasutage väikseimat;
• Väiksemast mõõdust lahutage 70 mm paigaldusvaru jaoks.

Võtame näiteks aknaava, mille minimaalne laius on 1510 mm, millest lahutatakse 70 mm – mis on vajalik paigaldusvaru – ja saame 1440 mm. See on akna laius tellimiseks.

Lõplikud mõõdud tellimiseks (aknalauaprofiilita)

Näite kohaselt on tellitud akna laius 1440 mm ja kõrgus 1408 mm.

Lõplikud mõõdud tellimiseks (aknalauaprofiiliga)

Aknalauaprofiiliga akna tellimisel (H30 mm): näidismõõtudel põhineva tellitava toote laius on 1440 mm, kõrgus – 1378 mm (1408 mm – 30 mm).

Videojuhis

Vana akna mõõtmine tellismajas

Hoonete konstruktsioonierinevuste tõttu on vana aknaava mõõtmine paneel- ja tellismajas erinev. Allpool leiate soovitusi, kuidas vana vahetatav aken nõuetekohaselt mõõta, et hõlbustada meie e-poest uue akna tellimist.

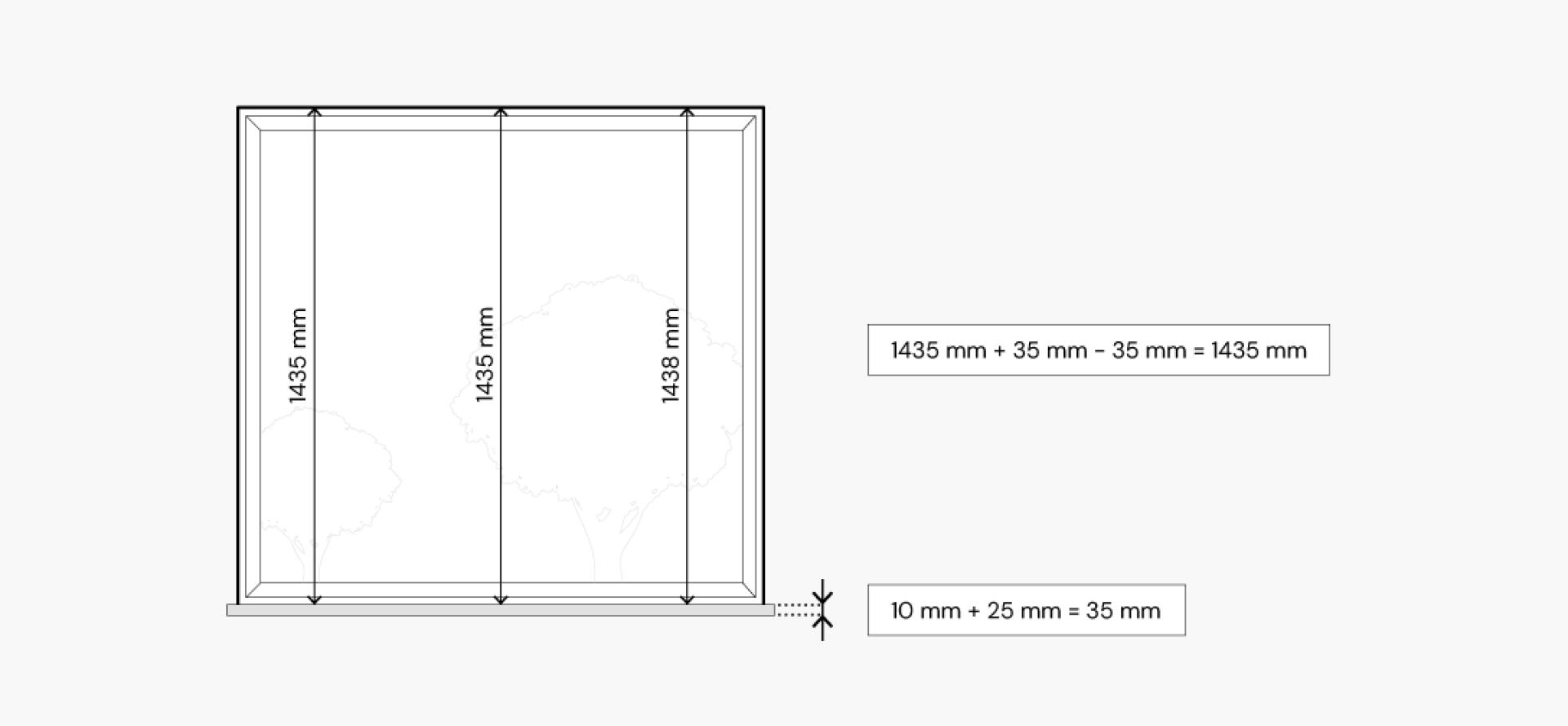

1. Ava kõrguse mõõtmine

Mõõtke vähemalt kolmest kohast: vasakult, keskelt ja paremalt:

• Mõõtke ruumi küljelt vertikaalselt – ülemisest aknaava äärest akna lähedal kuni aknalaua sisemise tasapinnani. Saadud mõõtmistulemustest kasutage väikseimat;
• Seejärel mõõtke aknalaua kõrgus, ja kui aknalaual on kalle, mõõtke see vesiloodi ja joonlaua abil;
• Ava minimaalsetele kõrgusmõõtudele tuleb lisada aknalaua kõrgus ja aknalaua kalde kõrgus (kui see on olemas);
• Saavutatud mõõtudest lahutage 35 mm paigaldusvaru jaoks.

Võtame näiteks aknaava, mille minimaalne mõõt on 1435 mm. Lisame olemasoleva aknalaua kõrguse (25 mm aknalaud + 10 mm kalle = 35 mm) ja lahutame 35 mm paigaldusvahe jaoks, seega saame 1435 mm. See on akna kõrgus tellimiseks.

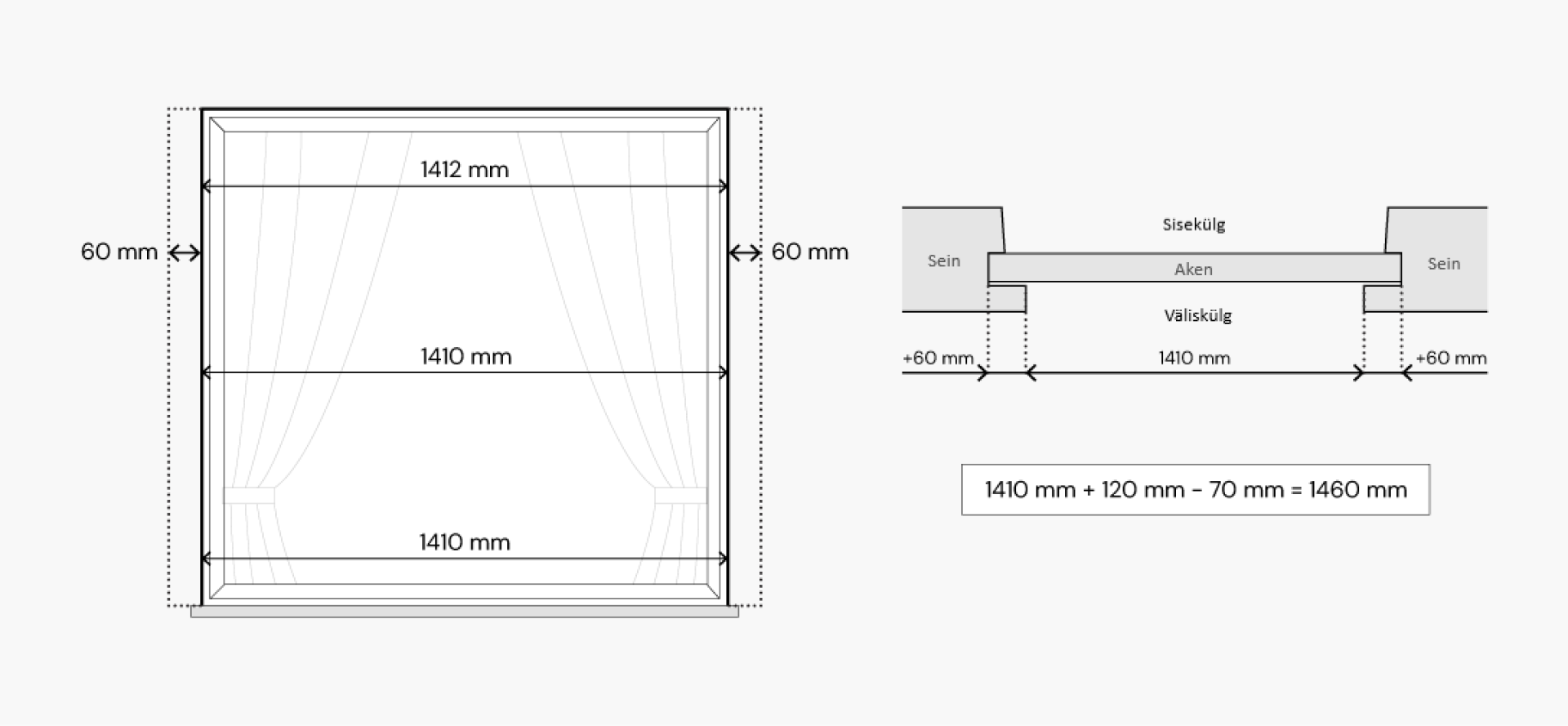

2. Ava laiuse mõõtmine

Mõõtke vähemalt kolmest kohast: ülevalt, keskelt ja alt:

• Mõõtke väljastpoolt, võimalikult horisontaalselt, akna ees olevast ühest ava äärest teiseni. Saadud mõõtmistulemustest kasutage väikseimat;
• Mõõtke mõlemal pool ava täiendavalt tellise ülekatte vahede sügavus, kasutades mõõdulinti või joonlauda (vt joonist allpool: tellise ülekatte vahe mõlemal pool 60 mm);
• Liitke ava minimaalsele laiusele juurde kattevahede sügavus ja lahutage paigaldusvahede jaoks 70 mm.

Võtame näiteks aknaava, mille minimaalne laius on 1410 mm. Lisage sellele 120 mm (ava mõlemal küljel olevate tellistest katete mõõdud: 60 mm + 60 mm = 120 mm) ning lahutage 70 mm paigaldusvahe jaoks – tulemuseks on 1460 mm. See on akna laius tellimiseks.

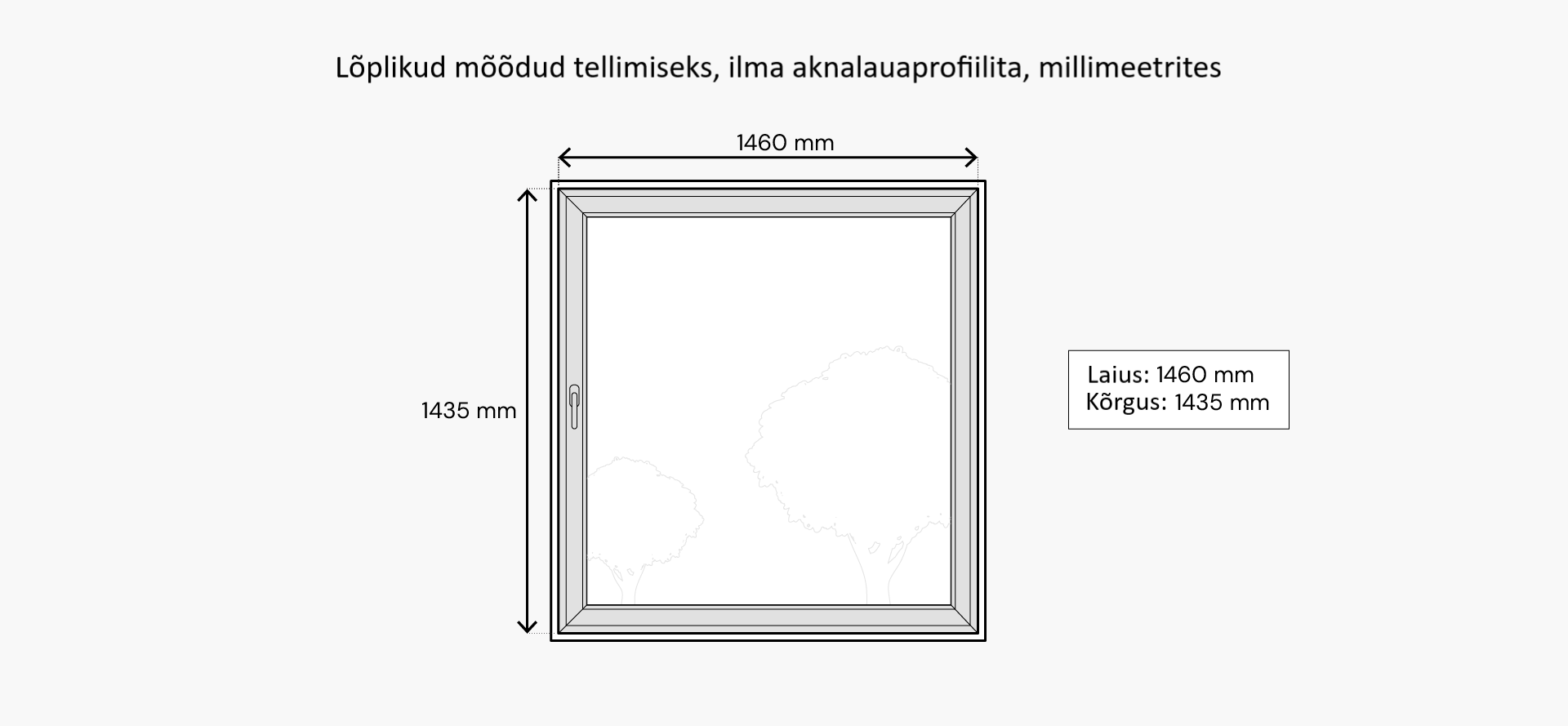

Lõplikud mõõdud tellimiseks (ilma aknalauaprofiilita)

Akna tellimine ilma aknalauaprofiilita: näite kohaselt on tellitud akna laius 1460 mm ja kõrgus 1435 mm.

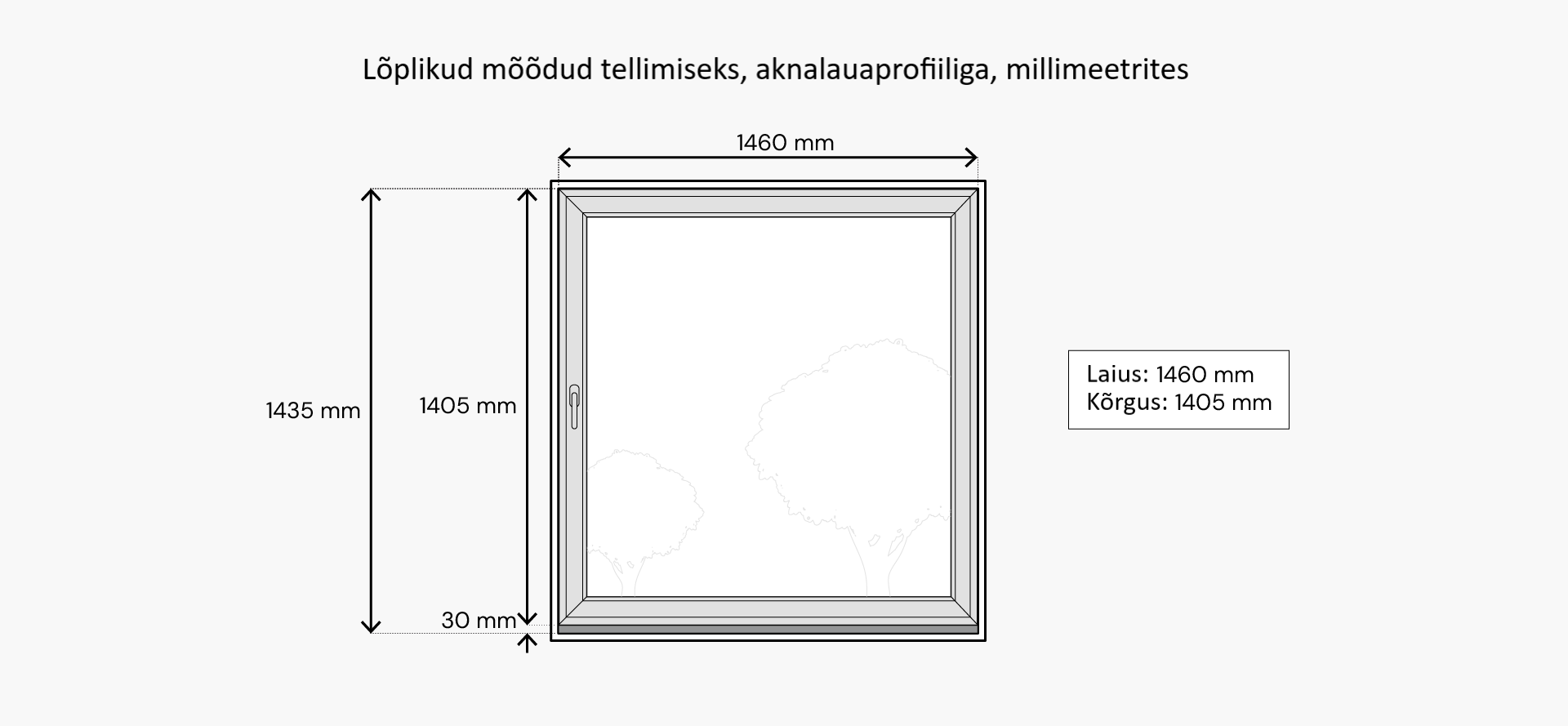

Lõplikud mõõdud tellimiseks (aknalauaprofiiliga)

Aknalauaprofiiliga akna tellimisel (H30 mm): näidismõõtudel põhineva tellitava toote laius on 1460 mm, kõrgus – 1405 mm (1435 mm – 30 mm).

Videojuhis

Vana akna aknalaua ja veepleki mõõtmine

Aknalaud

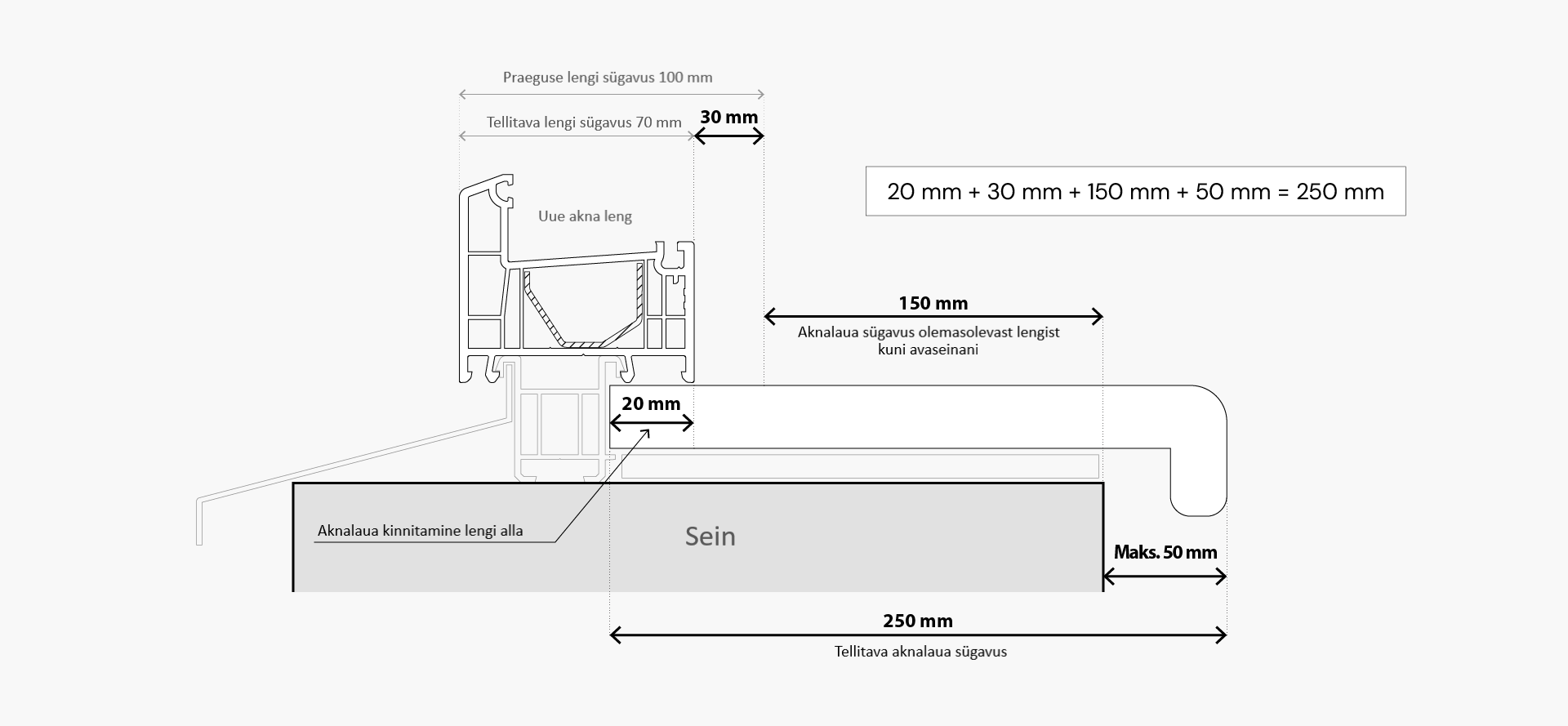

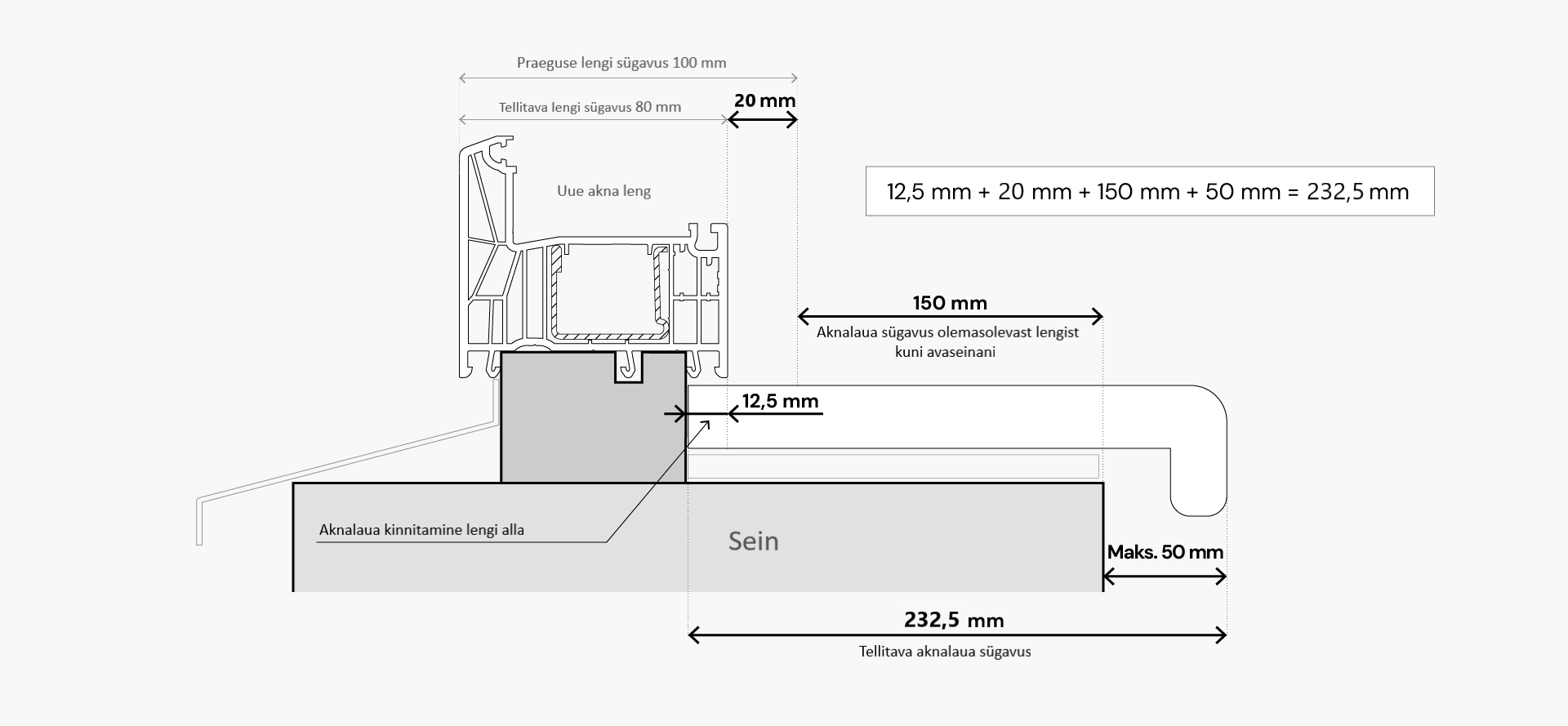

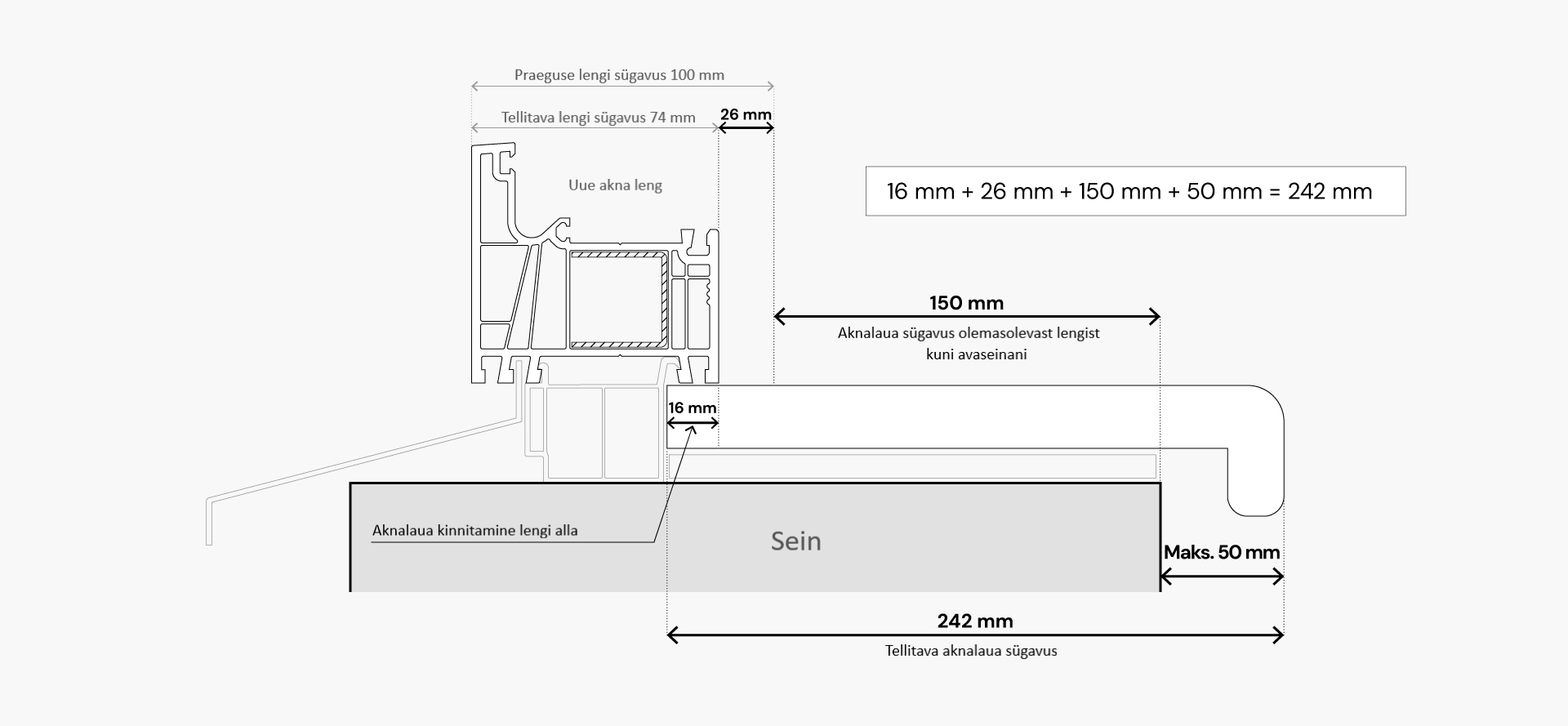

1. Aknalaua sügavuse mõõtmine

Tellitava aknalaua sügavus on: kaugus aknalaua kinnitamiseks lengi alla + olemasoleva lengi sügavuse ja tellitava lengi sügavuse vahe + olemasoleva lengi ja ava seina vaheline kaugus + max. 50 mm (aknalaua väljaulatumiseks) = aknalaua sügavus.

Allpool selgitatakse aknalaua mõõte vastavalt joonisel kujutatud olukorrale (vt joonist allpool):

• 20 mm – kaugus aknalaua kinnitamiseks EURO 70 lengi külge;
• 16 mm – kaugus aknalaua kinnitamiseks LINEAR lengi külge;
• 12,5 mm – kaugus aknalaua kinnitamiseks SYNEGO lengi külge;
• 30 mm – sellest tulenev mõõtude erinevus olemasoleva ja tellitava lengi sügavuse vahel. Kujuteldava olukorra puhul on praeguse lengi sügavus: 100 mm ja tellitava lengi sügavus: 70 mm (tellimiseks on valitud EURO70 süsteem). Näiteks SYNEGO süsteemi akna tellimisel oleks mõõtude vahe 20 mm (100 mm – 80 mm). Näiteks LINEAR süsteemi akna tellimisel oleks mõõtude vahe 26 mm (100 mm – 74 mm);
  Meie aknasüsteemide sügavused:

  • EURO70: 70 mm;
  • LINEAR: 74 mm;
  • SYNEGO: 80 mm;
• 150 mm – mõõdetud kaugus praeguse lengi ja aknaava serva vahel;
• Maks. 50 mm – aknalaua väljaulatuvus. Soovitame mitte ületada ettenähtud mõõte, et soojus liiguks optimaalselt radiaatoritest ülespoole.

Kui tellite aknalaua meie e-poest, valige pakutavate hulgast lähima sügavusega toode. Soovitame tellida suurema sügavusega aknalaua, mida saab paigaldamise ajal kohandada ja lõigata:

• 200 mm;
• 250 mm;
• 300 mm;
• 350 mm;
• 400 mm;
• 500 mm;
• 580 mm.

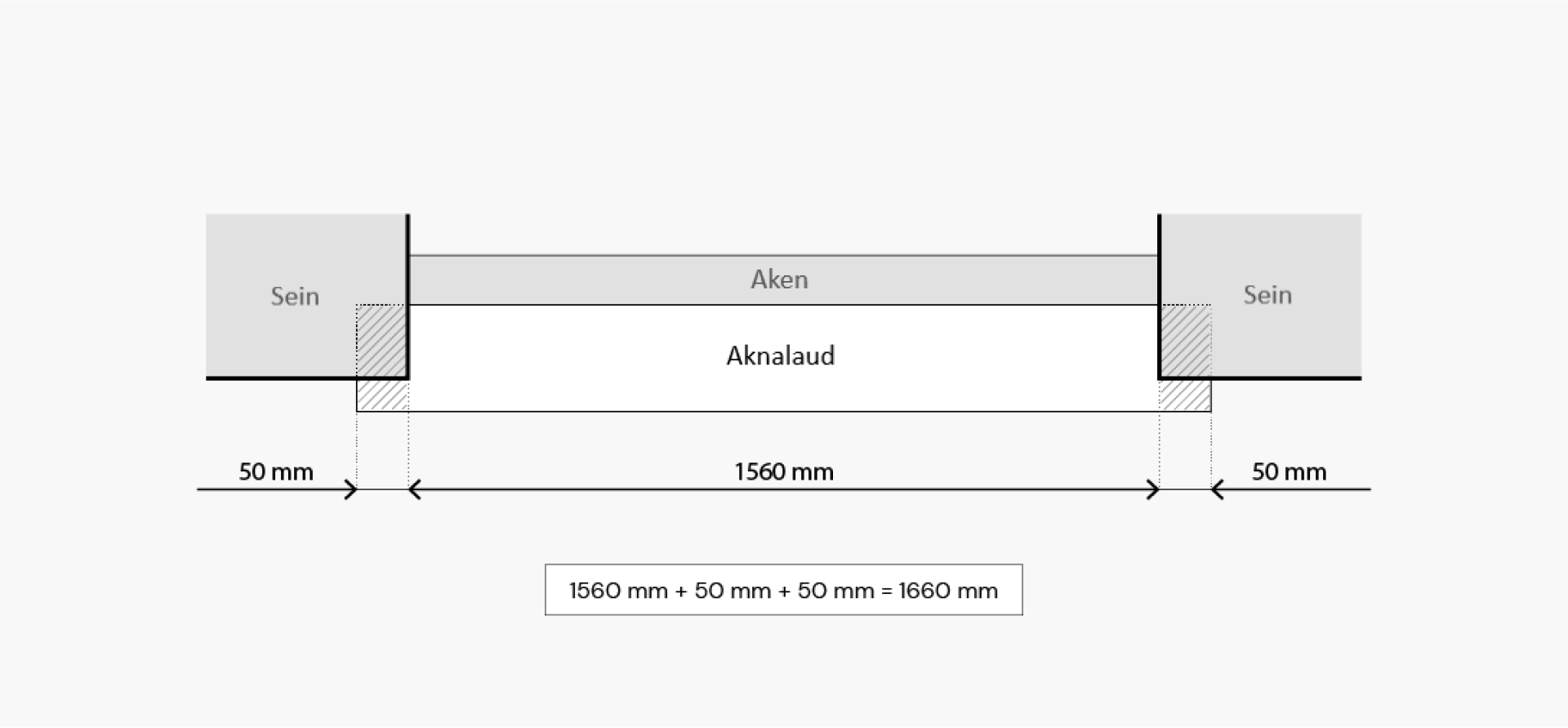

2. Aknalaua pikkuse mõõtmine

Tellitava aknalaua pikkus on ava laius + vajalikud üleulatuvad osad aknalaua tagant = aknalaua pikkus.

Allpool selgitatakse aknalaua mõõte vastavalt joonisel kujuteldavale olukorrale (vt joonist allpool):

• 1560 mm – saadud mõõt ühest ava äärest teise ääreni (ava laius);
• 50 mm + 50 mm – vajalik väljaulatumine avade tagant.

Tellitud aknalaua valmistamine ja spetsifikatsioonid:

• Aknalauad tarnitakse sirgete otstega;
• Aknalaua otste lõikamis- ja kohandamistööd tehakse paigaldamise ajal;
• Tellitavate aknalaudade suurim võimalik pikkus on 6000 mm.

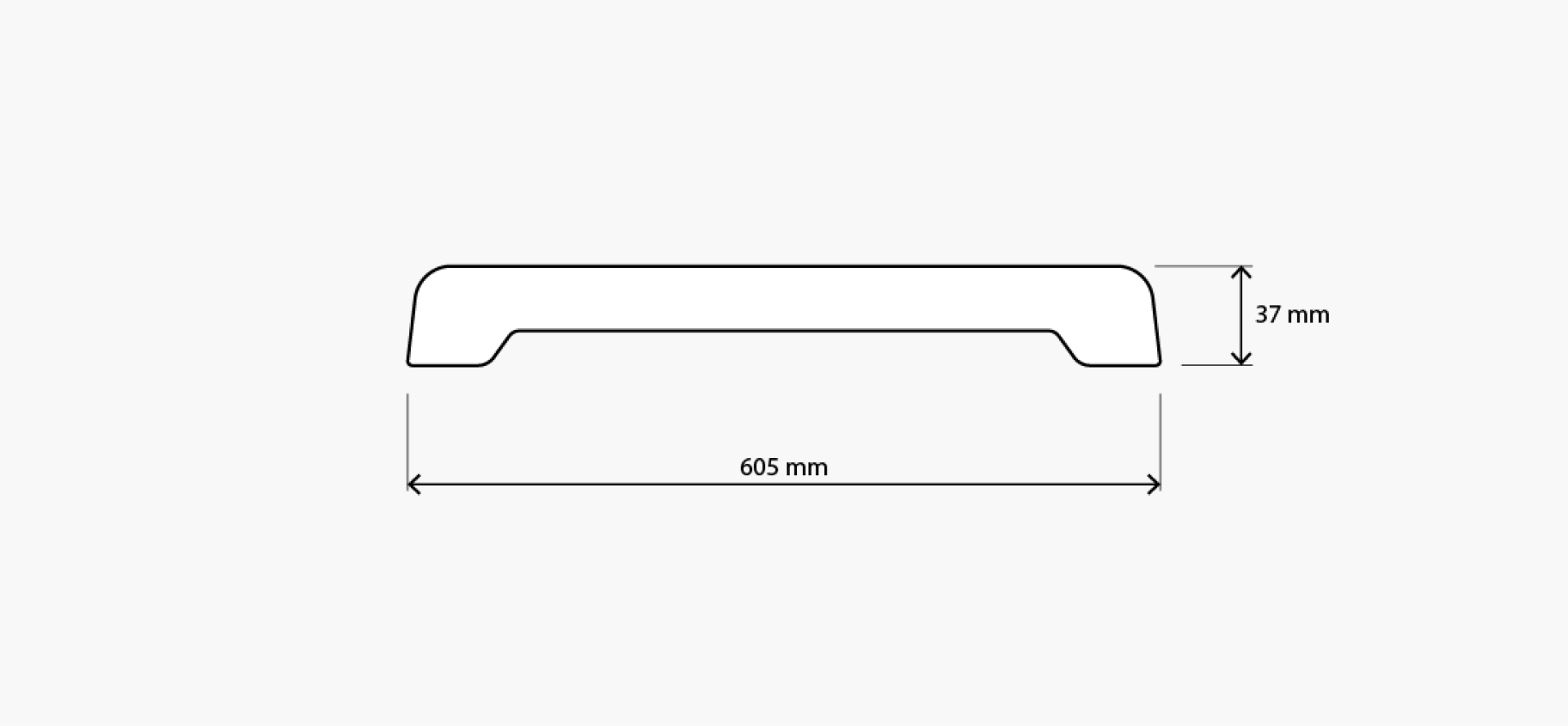

Aknalaua äärikud

Tellitud aknalaua otsad ei ole standardvarustuses lamineeritud. Otsade viimistlemiseks soovitame tellida 605 mm sügavused plastäärikud, mida saab lõigata ja paigaldada aknalaudade paigaldamise ajal:

Veeplekk

1. Veepleki sügavuse mõõtmine (EURO 70)

Tellitava veepleki sügavus koosneb: veepleki sügavus + 20 mm (veepleki lengi alla kinnitamiseks) = veepleki sügavus.

Allpool selgitatakse veepleki mõõte vastavalt joonisel kujuteldavale olukorrale (vt joonist allpool):

• Mõõtke olemasoleva veepleki sügavus aknalengist kuni veepleki painutamiseni (B). Võtame näiteks, et olemasoleva veepleki sügavus on 170 mm, lisame sellele 20 mm veepleki kinnitamiseks aknalauaprofiili külge. Tellitava veepleki sügavus: 170 mm + 20 mm = 190 mm;
• B ja C on standardsed painded, mis kuuluvad veeplekkide paketti ja mida ei pea tellimisel lisama.

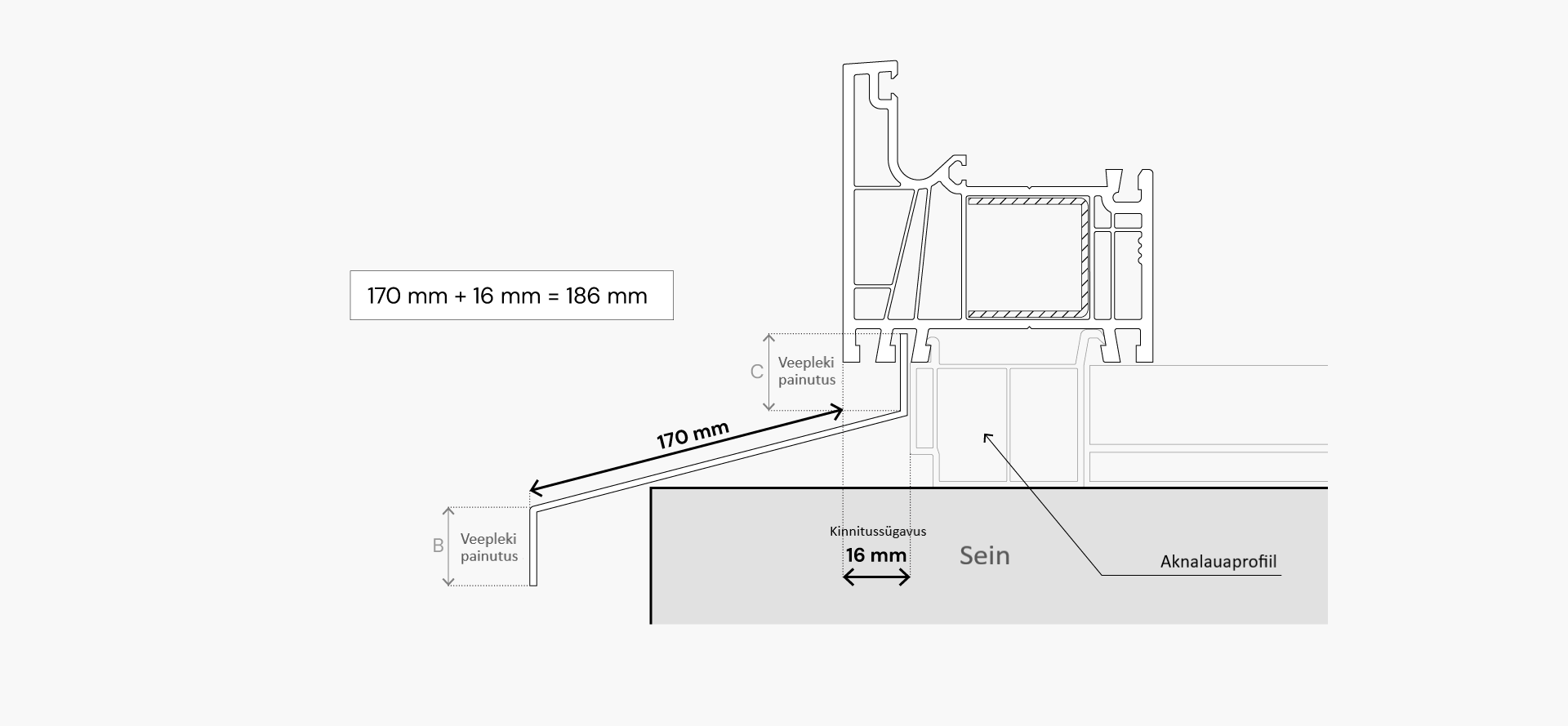

2. Veepleki sügavuse mõõtmine (LINEAR süsteem)

Tellitava veepleki sügavus koosneb: veepleki sügavus + 16 mm (veepleki lengi alla kinnitamiseks) = veepleki sügavus.

Allpool selgitatakse veepleki mõõte vastavalt joonisel kujuteldavale olukorrale (vt joonist allpool):

• Mõõtke olemasoleva veepleki sügavus aknalengist kuni veepleki painutamiseni (B). Võtame näiteks, et olemasoleva veepleki sügavus on 170 mm, lisame sellele 16 mm veepleki kinnitamiseks aknaraami profiili külge. Tellitava veepleki sügavus: 170 mm + 16 mm = 186 mm;
• B ja C on standardsed painded, mis kuuluvad veeplekkide paketti ja mida ei pea tellimisel lisama.

3. Veepleki sügavuse mõõtmine (SYNEGO süsteem)

Tellitava veepleki sügavus koosneb: veepleki sügavus + 12,5 mm (veepleki lengi alla kinnitamiseks) = veepleki sügavus.

Allpool selgitatakse veepleki mõõte vastavalt joonisel kujuteldavale olukorrale (vt joonist allpool):

• Mõõtke olemasoleva veepleki sügavus aknalengist kuni veepleki painutamiseni (B). Võtame näiteks, et olemasoleva veepleki sügavus on 170 mm, lisame sellele 12,5 mm veepleki kinnitamiseks aknalauaprofiili külge. Tellitava veepleki sügavus: 170 mm + 12,5 mm = 182,5 mm;
• B ja C on standardsed painded, mis kuuluvad veeplekkide paketti ja mida ei pea tellimisel lisama.

4. Veepleki pikkuse mõõtmine

Mõõtke vana veepleki pikkus ühest äärest teiseni. Allpool selgitatakse veepleki mõõte vastavalt joonisel kujuteldavale olukorrale (vt joonist allpool). Vastavalt näidisele on vana veepleki pikkus tellimiseks 1620 mm. Kui soovite erineva pikkusega veeplekki, täpsustage tellimisel soovitud mõõdud.

Tellitud veepleki valmistamine ja spetsifikatsioonid:

Veeplekk tarnitakse sirgete külgedega ja standardsete painutustega A ja B (vt joonist allpool):

• X – teie tellitud veepleki sügavus;
• A – standardne painutus aknalengile kinnitamiseks;
• B – standardne painutus vee ärajuhtimiseks;
• Suurim võimalik veepleki pikkus – 3 100 mm;
• Veeplekkide lõikamis- ja painutamistööd teostatakse ainult paigaldamise ajal.

Videojuhis

Kuidas mõõta aknalaudu ja veeplekke: alates 57. sekundist.

Vana ukseava mõõtmine

1. Põranda kõrguse määramine ja mõõtmiseks ettevalmistamine:

• Enne mõõtmist hinnake nende ruumide põranda kõrgust, kuhu uksed tellitakse. Ukse paigaldamise alus ehk põrand peab olema ruumide vahel ühtlane;
• Kui te kavatsete põranda vahetada, soovitame märkida ava servale tulevase põranda kõrgus ja alustada mõõtmist sellest;
• Mõelge, millises suunas uus uks peaks avanema ja ega seda miski ei takista;
• Enne mõõtmist eemaldage uks ja piirded, et saaksite näha ava servasid;
• Enne mõõtmist kontrollige vesiloodiga, kas ava on risti ja servad on ühtlased. Teine võimalus kontrollimiseks on võrrelda mõõte. Selleks mõõdetakse ava diagonaalid ja võrreldakse mõõdud. Kui need on erinevad, tähendab see, et puudub 90° nurk – sel juhul soovitame joondada avad ja seejärel mõõta. Mõõtke puhastatud servad.

2. Ava kõrguse mõõtmine

Mõõtke vertikaalselt vähemalt kolmes erinevas kohas: vasakul, keskel ja paremal. Võtke mõõtudest väikseim ja arvestage maha 30 mm paigaldusvaru – ukse ja ava vaheline ruum.

Võtame näiteks ukseava, mille minimaalne kõrgus on 2060 mm, millest lahutatakse 30 mm – mis on vajalik paigaldusvaru – ja saame 2030 mm. See on ukse tellimiskõrgus.

3. Ava laiuse mõõtmine

Mõõtke võimalikult horisontaalselt vähemalt kolmest kohast: ülevalt, keskelt ja alt. Võtke mõõtudes väikseim ja arvestage maha 40 mm paigaldusvaru – ukse ja ava vaheline ruum.

Näiteks, ukseava minimaalne laius on 900 mm, millest lahutame 40 mm – mis on vajalik paigaldusruumi jaoks – ja saame 860 mm. See on ukse laius tellimiseks.

Lõplikud mõõdud tellimiseks:

Näidismõõtudel põhineva tellitava ukse laius on 860 mm, kõrgus – 2030 mm:

Kui avad on mõõdetud ja lõplikud mõõdud on olemas, on järgmine samm tooted komplekteerida ja tellida. Oleme koostanud rea soovitusi, mis aitavad teil valida, otsustada ja vältida võimalikke vigu tellimisel.

Soovitused:

Kõige olulisemad kriteeriumid akende ja uste valimisel
Kuidas valida sobivad aknad?
Kuidas valida sobiv uks?
Meie tooted: parameetrite erinevused ja võrdlus
Plastakende eelised ja konfiguratsioon
Millised aknad on parimad: plastist, puidust või alumiiniumist?
Millest sõltub akende ja uste hind?
