Akende ja uste paigaldus

Viimasel ajal vahetatakse üha enam mitu aastakümmet tagasi paigaldatud plastaknad (PVC) ja vanad kaasaegse klaaspaketita puitaknad välja. Siin on tunnused, mis viitavad sellele, et vanad aknad tuleb välja vahetada:

• Külmatunne akende külgedel ja nurkades;
• Märgatav kaste ja hallitus akende ümber;
• Deformeerunud raamid ja aknad/uksed;
• Soojusanalüüs näitab akna servade juures tugevat soojuskadu.

Akna või ukse üldine isolatsioonivõime, toimimine ja vastupidavus ei sõltu ainult valmistustehnoloogiast ning komponentide kvaliteedist, vaid ka paigaldustehnoloogiast ja kasutatud materjalidest. Kõige tundlikum keskkonnamõjude osas on paigaldusvuuk – raami ja seina vaheline tühimik –, seega on hea isolatsioon väga oluline osa paigaldust öödest. Vanade akende lahtivõtmisel võib sageli näha lagunenud vahtu, ebasobivaid materjale, nagu saepuru või tellisekillud jne. Seetõttu võivad isegi kvaliteetsed aknad kannatada, kui nende paigaldamisel kiirustatakse, ei järgita paigaldusreegleid ja kasutatakse valesid materjale.

Selles juhendis antakse soovitusi, kuidas paigaldada aknad ja uksed kvaliteetselt ning vältida võimalikke vigu, mis võivad lühendada akna või ukse kasutusiga ja vähendada soojusläbivust. Siit leiate selgitavad diagrammid ja videojuhised.

Juhendi sisu:

1. Juhised toodete paigaldamiseks.
2. Vajalikud materjalid ja tööriistad.
3. Paigaldusava ettevalmistamine.
4. Toote kinnitamine avasse.
5. Paigaldamismeetodid.
6. Paigaldusvuukide tihendamine.
7. Paigalduse ja tihenduse ristlõiked.
8. Aknalaudade ja veeplekkide paigaldus.
9. Paigaldusprofiilide paigaldamine.
10. Paigaldustööde kvaliteedikontroll.
11. Paigalduskoha puhastamine.

Toote paigaldusjuhised leiate PDF-ist:

• Akende ja rõduuste kasutusjuhend;
• Terrassi- ja välisuste kasutusjuhend;
• Tõste-lükanduste kasutusjuhend;
• Kald-lükanduste kasutusjuhend;

Vajalikud materjalid ja tööriistad

Paigaldus koosneb etapiviisilistest töödest. Iga etapp nõuab erinevaid tööriistu ja materjale, mis peavad olema valmis enne paigaldamist. Rohkem teavet nende kohta leiate: https://mynest.ee/et-ee/abikeskus/vajalikud-tooriistad-ja-materjalid

Paigaldusava ettevalmistamine

• Avade seinte pinnad peavad olema siledad ja kahjustusteta, ilma muhkude ja lohkudeta (üle 5 mm). Defektsed kohad tuleb tihendada ehitusmaterjalidega.
• Kui tooted paigaldatakse täies ulatuses seinast väljapoole, peab väline ava olema valmistatud jäigast ja soojusisolatsiooniga materjalist. Ava peab vastu pidama kõikidele toote paigaldamisel tekkivatele koormustele.
• Seinaavade tühimikud (nt õõnsused müüritises, samuti akende vahetamisel raamide eemaldamise ajal tekkivad õõnsused) täidetakse jäigast soojustusmaterjalist või antiseptiliselt töödeldud puidust täitematerjaliga.
• Määrdeainetega saastunud pinnad tuleb puhastada spetsiaalsete puhastusvahenditega. Lahtised varisenud pinnad tuleb tugevdada ja sideainetega töödelda.
• Enne isolatsioonimaterjalide kasutamist tuleb aknaavadelt ja ehituspindadelt puhastada tolm ja mustus ning talvel lumi, jää ja härmatis. Kui temperatuur on madal, tuleb pindu soojendada, et paigaldusmaterjalid saaksid korralikult kinnituda.

Toote kinnitamine avasse

Tugiplaadid ja kiilud on ette nähtud akna või selle konstruktsiooni avasse paigutamiseks ja koormuste ehituskonstruktsioonile ühtlaseks ülekandmiseks. Pärast kruvide või plaatidega paigaldamist peavad kasutusjuhendis nimetatud tugiplokid ja kiilud jääma paigaldusvuuki (paigaldusvahedesse) määramata ajaks ning olema isoleeritud niiskuse sissetungi vastu.

• Tugiplokkide ja kiilude paigutuskohad sõltuvalt toote tüübist ning on näidatud PDF-vormingus paigaldusjuhendis. Toote avasse paigutamisel ja kinnitamisel tuleb toote tasasust vesiloodiga kontrollida. Kui pinnad on tasandatud, kruvitakse need seejärel avadesse kas kruvide või kinnitusplaatidega, mis sel juhul kinnitatakse enne avasse kinnitamist toote lengi külge (paigaldusprotseduuri vt PDF-vormingus paigaldusjuhendist).
• Kruvide või tugiplokkide kinnituskohad sõltuvalt toote tüübist ja on näidatud PDF-vormingus paigaldusjuhendis.

Tähtis! Enne lengi avasse kinnitamist tihendatakse lengi väliskülg difusioonavatud välisteibiga ja lengi sisekülg sisemise aurutõkketeibiga, välja arvatud lengi alumine osa (vt jaotist „Paigaldusvuukide tihendamine"). Lengi nurkades jäetakse ribad pikemaks, et neid saaks 90-kraadise nurga all kokku liimida. See ettevalmistus ei ole vajalik, kuid on soovitatav, et hõlbustada juurdepääsu kõikidele toote servadele ja tagada teipide hea tihendusvõime.

Paigaldamismeetodid

Allpool on esitatud paigaldamismeetodid sõltuvalt meie toodete tüübist:

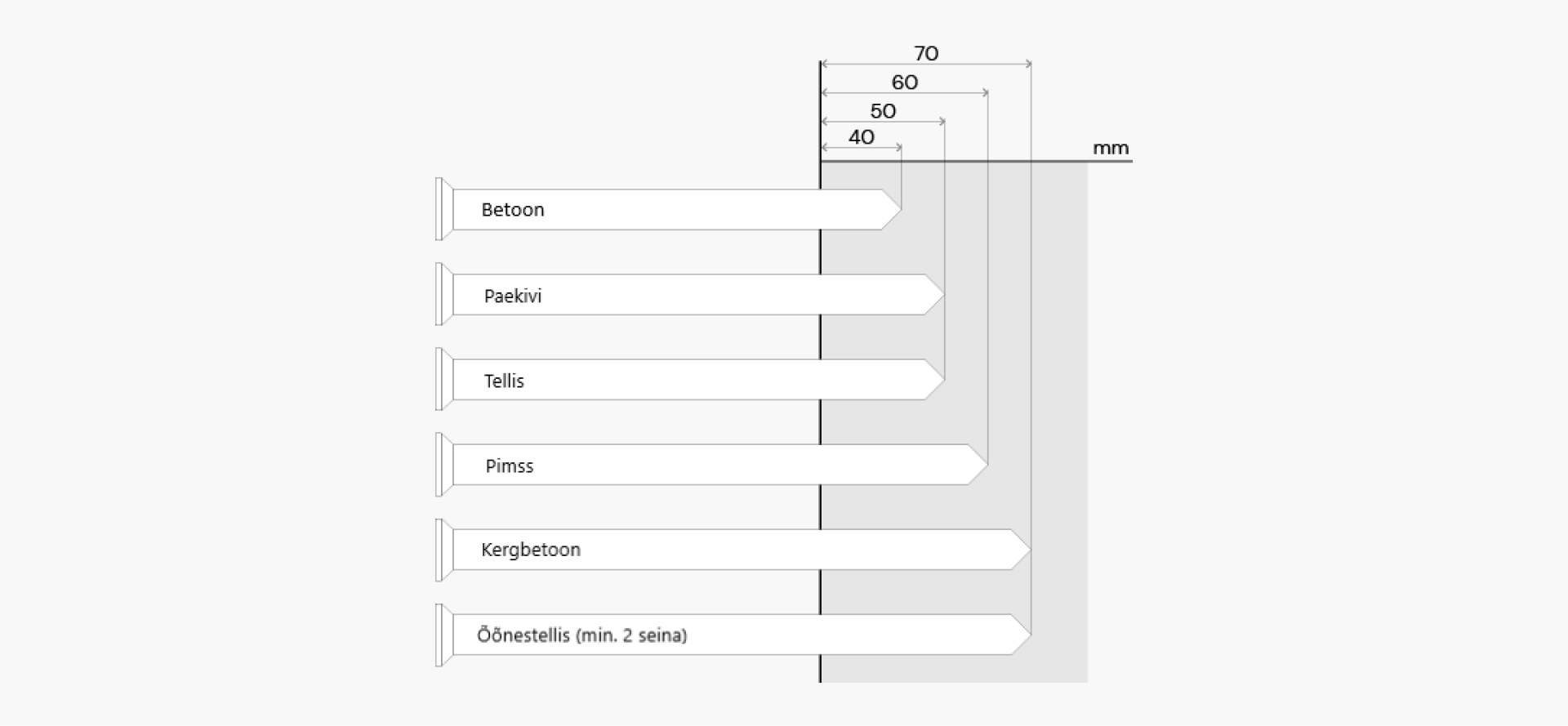

Kruvi paigaldussügavus

Paigaldusvuukide tihendamine

Paigaldusvahed, mida nimetatakse ka paigaldusvuukideks, on ava ja paigaldatud lengi vahelised alad. Tihe energiatõhus paigaldusvuuk ei lase toote lengidel deformeeruda. Vuugi soovitatav laius on 10–30 mm, kuid kohaldatakse ka erandeid. Näiteks vanade akende ja uste vahetamisel, kus ei ole võimalik ust eemaldada ja mõõtmise teel ava täpset suurust hinnata, määrame selleks kuni 35 mm. Vt juhised: Vana aknaava mõõtmine plokkmajas.

Niiskus koguneb peamiselt toote alumisse ossa (aknalauade või lävede alla), mistõttu tuleb nende kohtade tihendamisel ja soojustamisel kohaldada rangemaid nõudeid ning pöörata erilist tähelepanu.

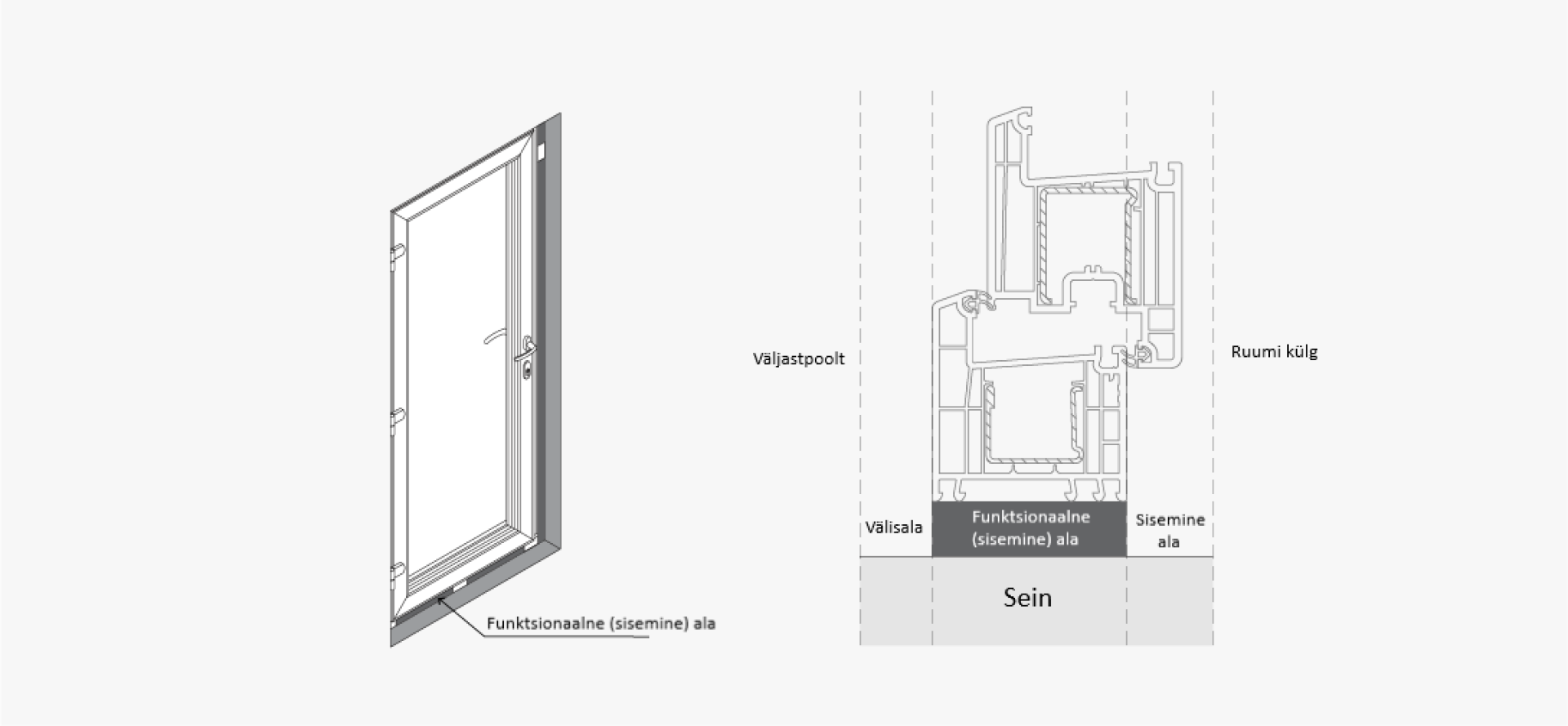

Paigaldusvuuk jagatakse kolmeks tsooniks ja tihendatakse järgmises järjekorras:

1. Välisala (välisküljelt);
2. Funktsionaalne (sisemine) ala (vahe seina ja lengi vahel);
3. Siseala (ruumipoolne külg).

Tähtis! Enne lengi kinnitamist avasse tihendatakse lengi väliskülg difusioonavatud välisteibiga ja lengi sisekülg sisemise aurutõkketeibiga, välja arvatud lengi alumine osa (vt joonist allpool). Lengi nurkades jäetakse ribad pikemaks, et neid saaks 90-kraadise nurga all kokku liimida. See ettevalmistus ei ole vajalik, kuid on soovitatav, et hõlbustada juurdepääsu kõikidele toote servadele ja tagada teipide hea tihendus.

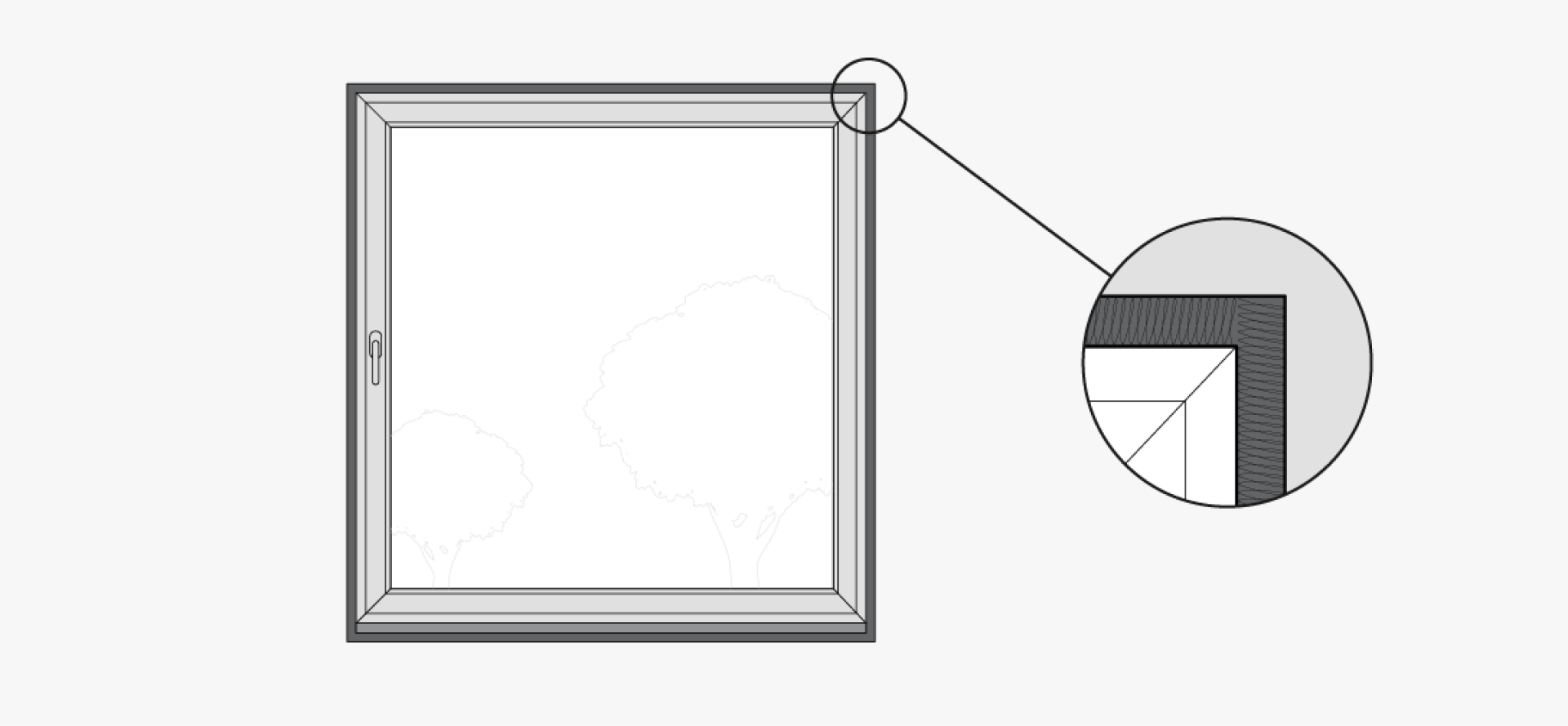

Välispinna tihendamine

Väline paigaldusvuuk (või tasapind) peab olema korralikult tihendatud, et vihmavesi või sulav lumi sisse ei pääseks. Materjalide erinevate soojuspaisumistegurite tõttu kasutage tihendamiseks väga elastseid materjale, eriti kui toodete mõõtmed ületavad 1,5 meetrit. Enne välistingimustes kasutatavate difusioonavatud välisteipide paigaldamist seinte servadele tuleb neid võimalikult tõhusa pindade nakkumise tagamiseks spetsiaalse kruntvärviga töödelda. Ribad tuleb kleepida seina külge kogu ümbermõõdu ulatuses, et vesi ei pääseks vuuki sisse. Oluline on need ühtlaselt, allpool näidatud järjekorras vuugipinna vastu suruda, et ei tekiks kortse ega õhuvahesid.

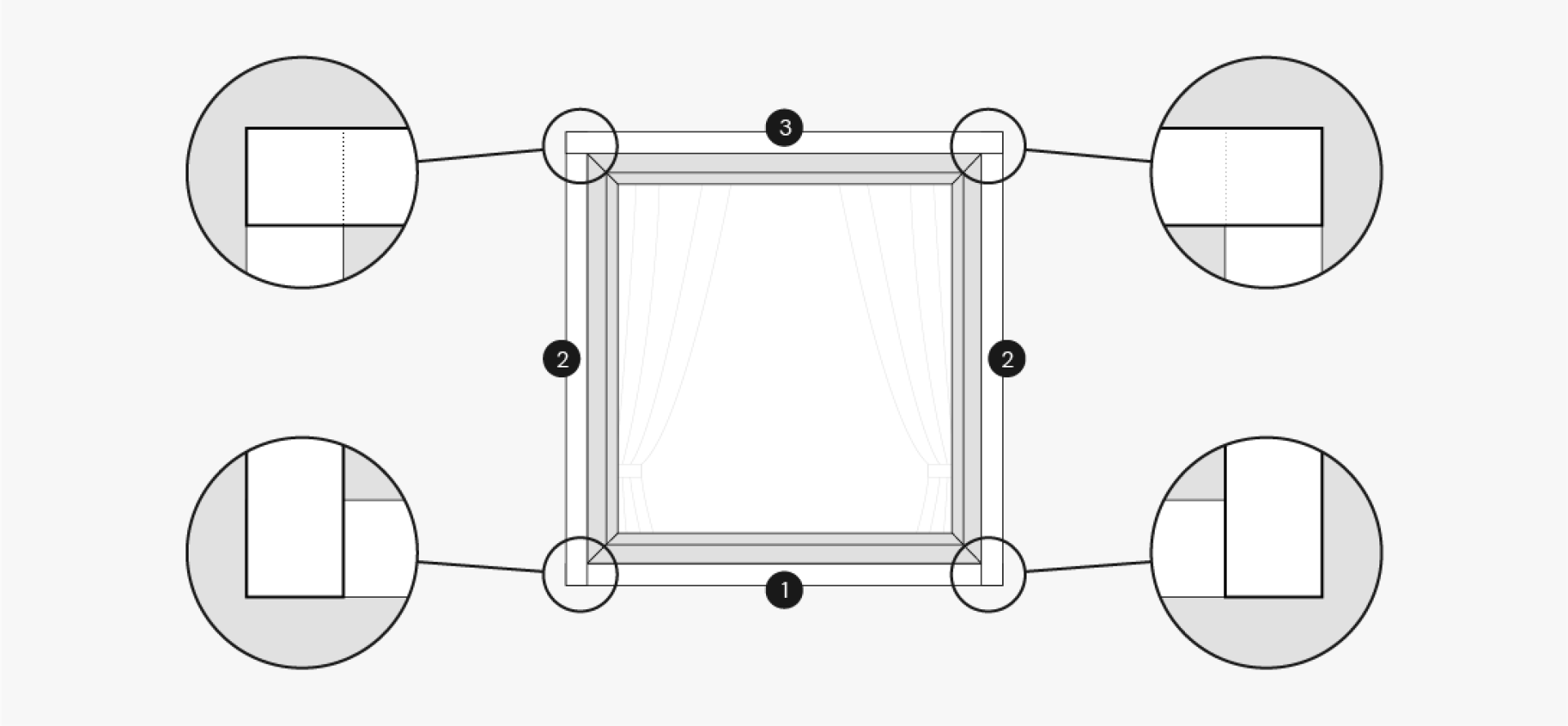

Lengi avasse liimitakse difusioonavatud välisteip lõpuni seinte servadele järgmises järjestuses (vt joonist allpool):

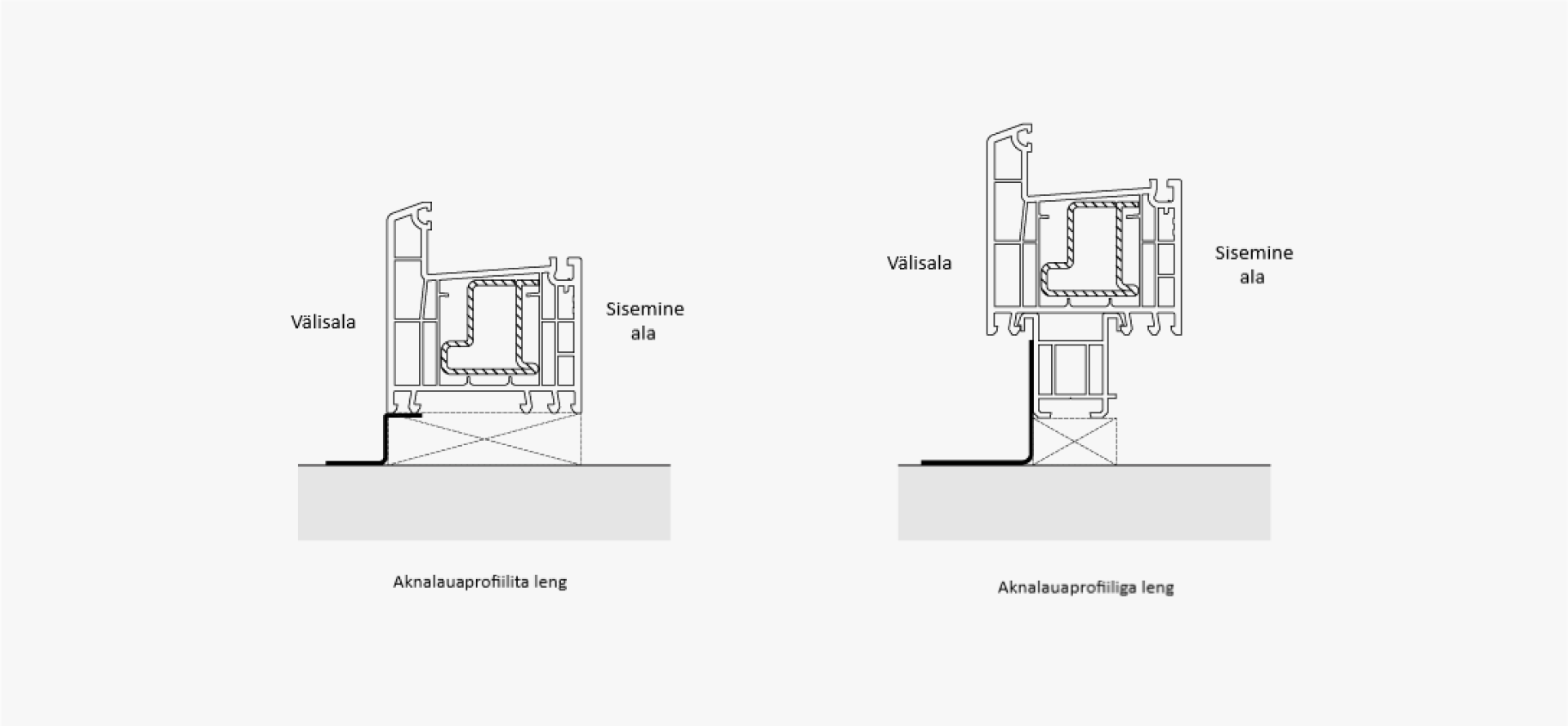

1. Alumine horisontaalne riba. Riba liimitakse lengi alla ja seina äärtele ülekattega. Juhul, kui paigaldate aknalaua, ei paigaldata riba mitte lengi alla, vaid aknalauaprofiili alla (vt joonist allpool).
2. Vertikaalsed, külgmised ribad. Lõpetage, liimides seina servadele vertikaalselt alumise horisontaalse riba mõlemale otsale.
3. Ülemine horisontaalne riba. Lõpetage, liimides seina servadele vertikaalselt ülemisele horisontaalse riba mõlemale otsale.

Funktsionaalse ala tihendamine (seina ja lengi vaheline ava)

Pärast väliskülje tihendamist, st pärast difusioonavatud välisteipide paigaldamist seinale väljastpoolt, tihendatakse paigaldusvahe. Lengi ja seina vaheline paigaldusvahe (paigaldusvuuk) tuleb täita kogu lengi ulatuses heli-, niiskus- ja soojusisolatsiooni tagamiseks tihendava vahuga (vt joonist allpool):

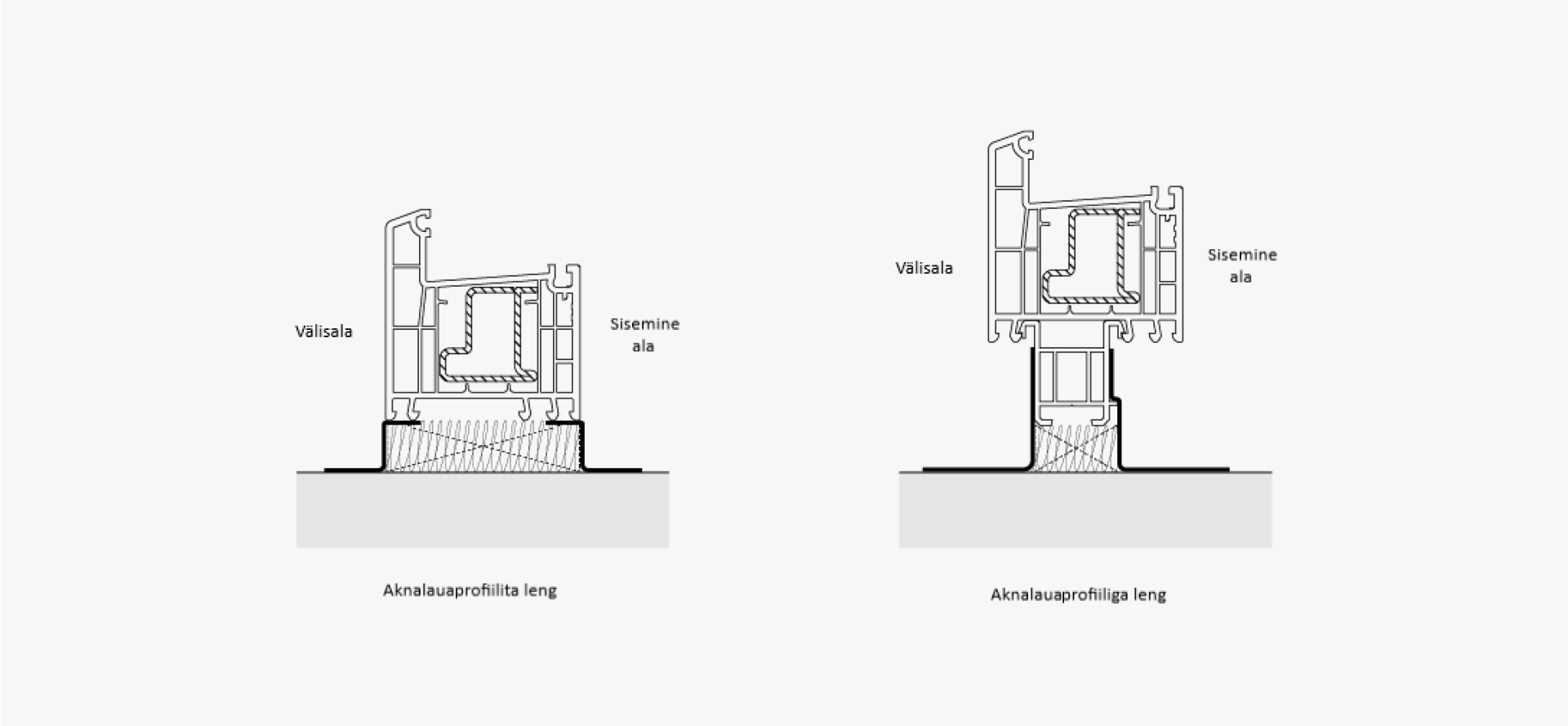

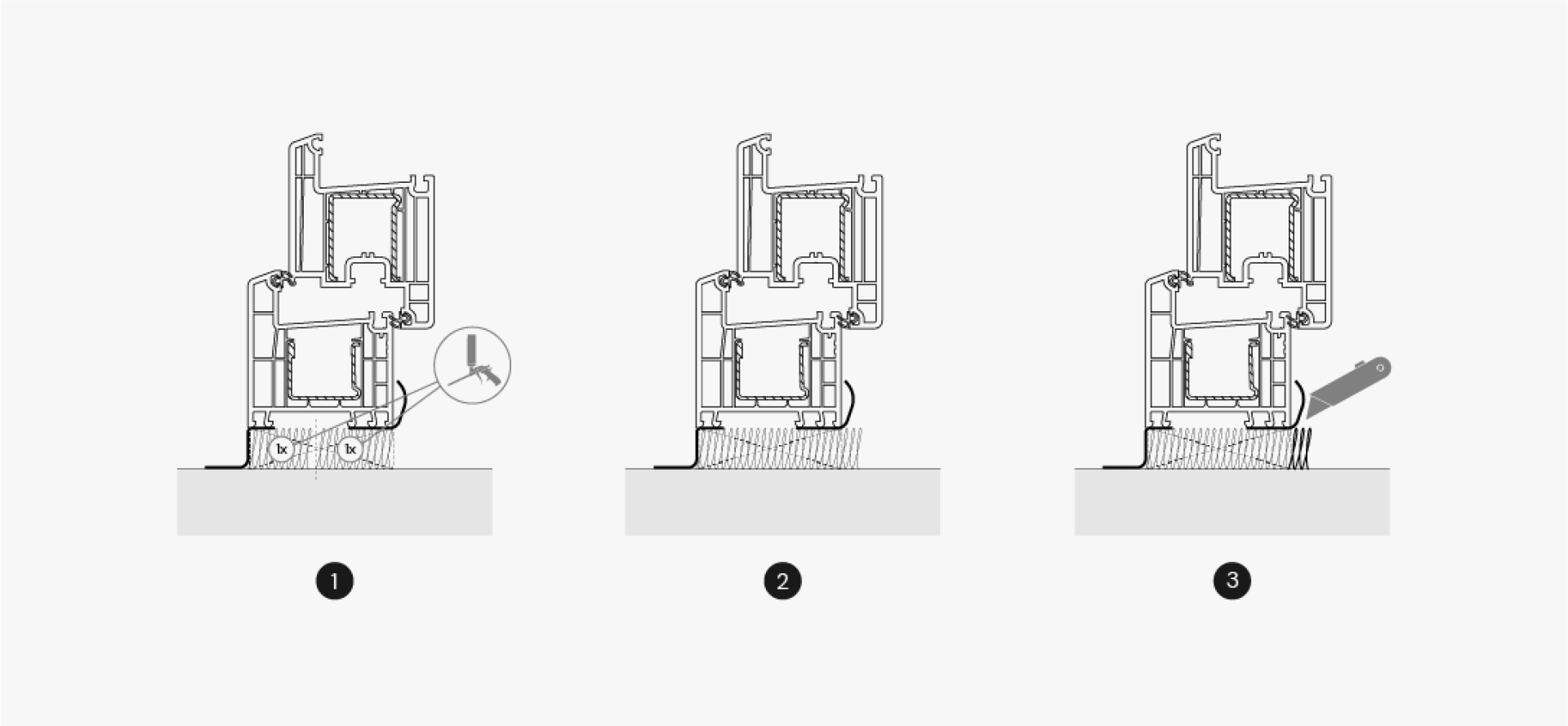

• Kleepige enne tihendusvahu pihustamist alumisele lengile sisemine aurutõkketeip, kui seda pole tehtud enne toote avasse paigaldamist (vt joonist allpool). Juhul kui paigaldate aknalaua, kleepige riba mitte lengi alla, vaid aknalauaprofiili alla.
• Pihustage aknalengi ja seina vahelisse avasse paigaldusvaht. Seda tuleb teha kogu ulatuses, nagu on näidatud ülaltoodud joonisel. Pihustage vähemalt 2 korda, et vaht jaotuks ühtlaselt kogu õõnsuse sügavuses (vt joonist allpool).
• Soovitame oodata 24 tundi (sõltuvalt ilmastikutingimustest ja temperatuurist), et vaht täielikult paisuks ja taheneks. Kui vaht valgub aknalengi välisküljelt ruumi suunas välja, siis kärpige vahtu nii, et see jääks aknalengi tasapinnale (vt joonist allpool).

Sisepinna tihendamine

Pärast välise ala ja paigaldusvuugi tihendamist on viimane samm sisemiste paigaldusvuukide tihendamine, st sisemised aurutõkketeibid tuleb kleepida seinte servadesse. Vuuk tuleb korralikult tihendada, et niiskus sisse ei pääseks. Materjalide erinevate soojuspaisumistegurite tõttu kasutage tihendamiseks väga elastseid materjale, eriti kui toodete mõõtmed ületavad 1,5 meetrit. Enne sisemise aurutõkketeibi lõplikku liimimist seina servadele tuleb neid võimalikult tõhusa pindade nakkumise tagamiseks spetsiaalselt töödelda. Teip tuleb kleepida seintele katkematult ümberringi, et ei tekiks kortse ega õhuvahesid.

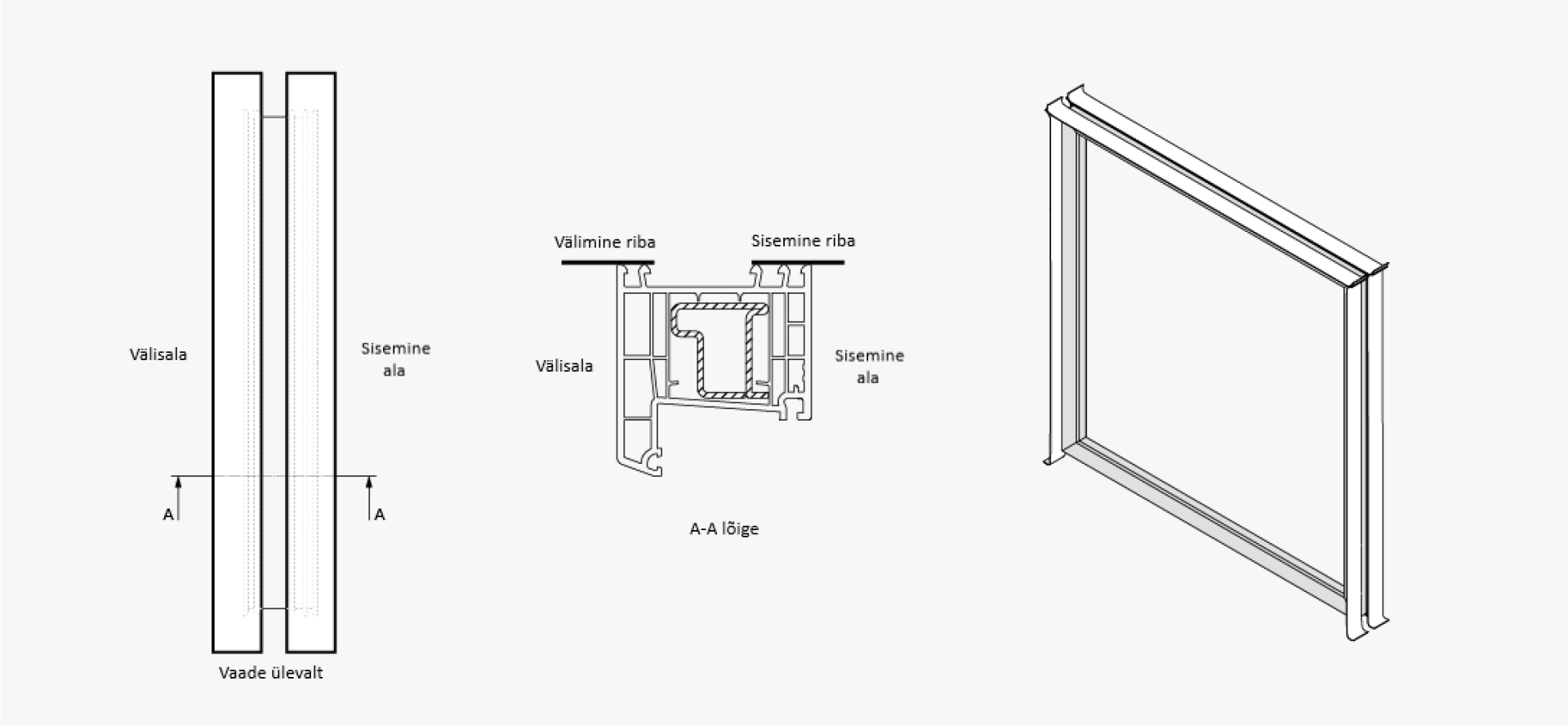

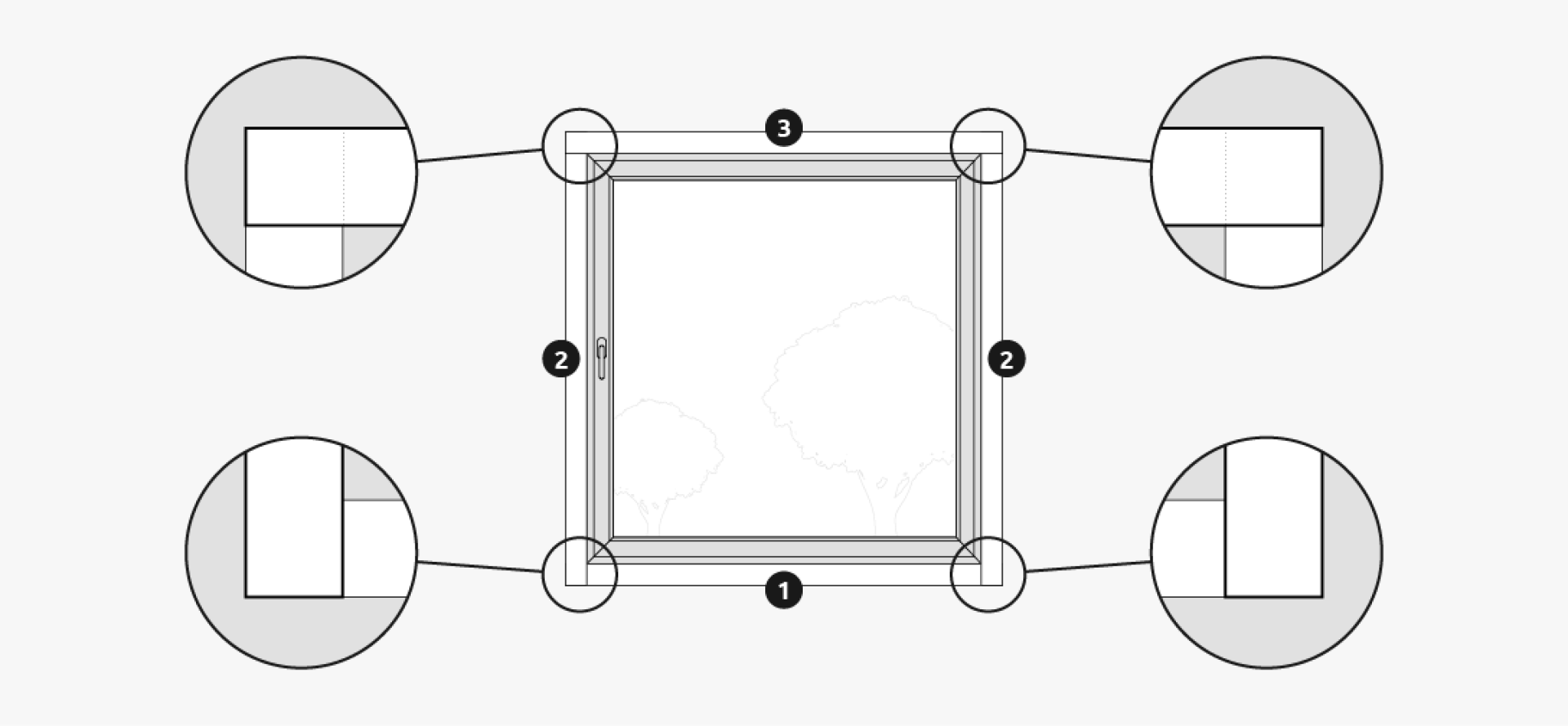

Teipide liimimise järjekord (vt joonist allpool):

1. Alumine horisontaalne teip. Lõpetage, kleepides horisontaalselt seinte ülekattega servadele.
2. Vertikaalsed külgmised ribad. Lõpetage, kleepides vertikaalselt seinte servadele alumise horisontaalse riba mõlemas otsas.
3. Ülemine horisontaalne riba. Lõpetage, kleepides horisontaalselt seina servadele vertikaalsete ribade mõlemas otsas.

Paigalduse ja tihenduse ristlõiked

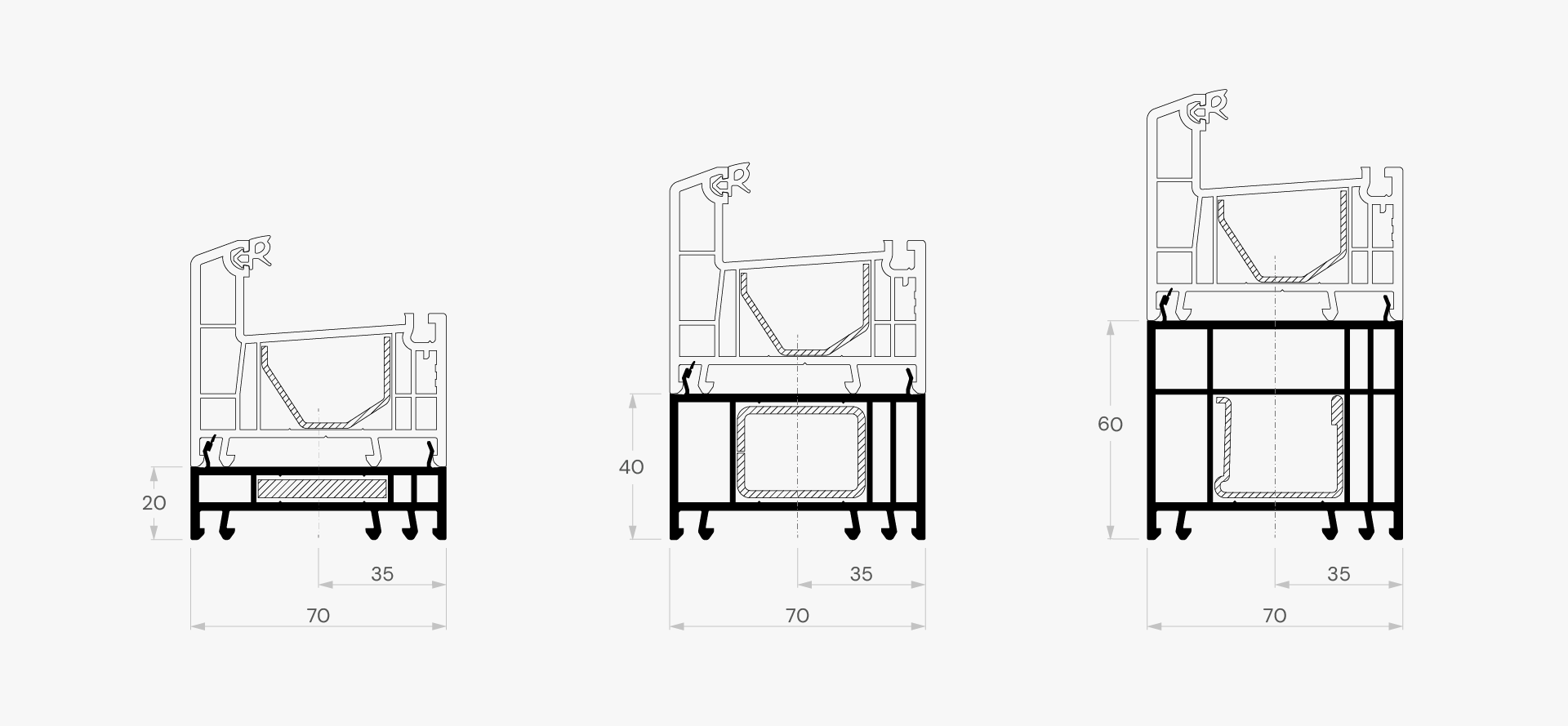

Allpool on esitatud paigalduse ja tihenduse ristlõiked erinevate paigaldamismeetoditega aknalaudade ning veeplekkide puhul:

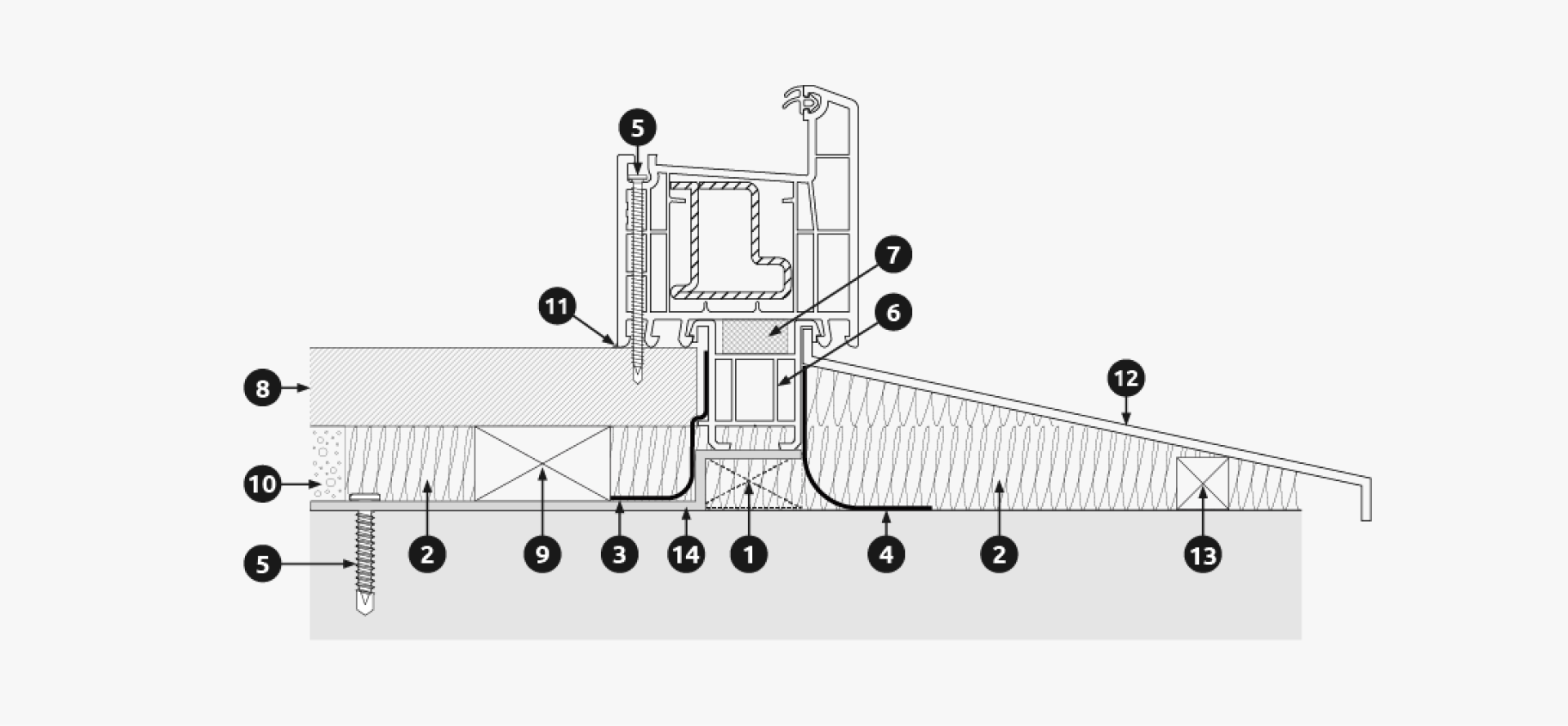

• Lengi kinnitusplaatidega avasse kinnitamine;

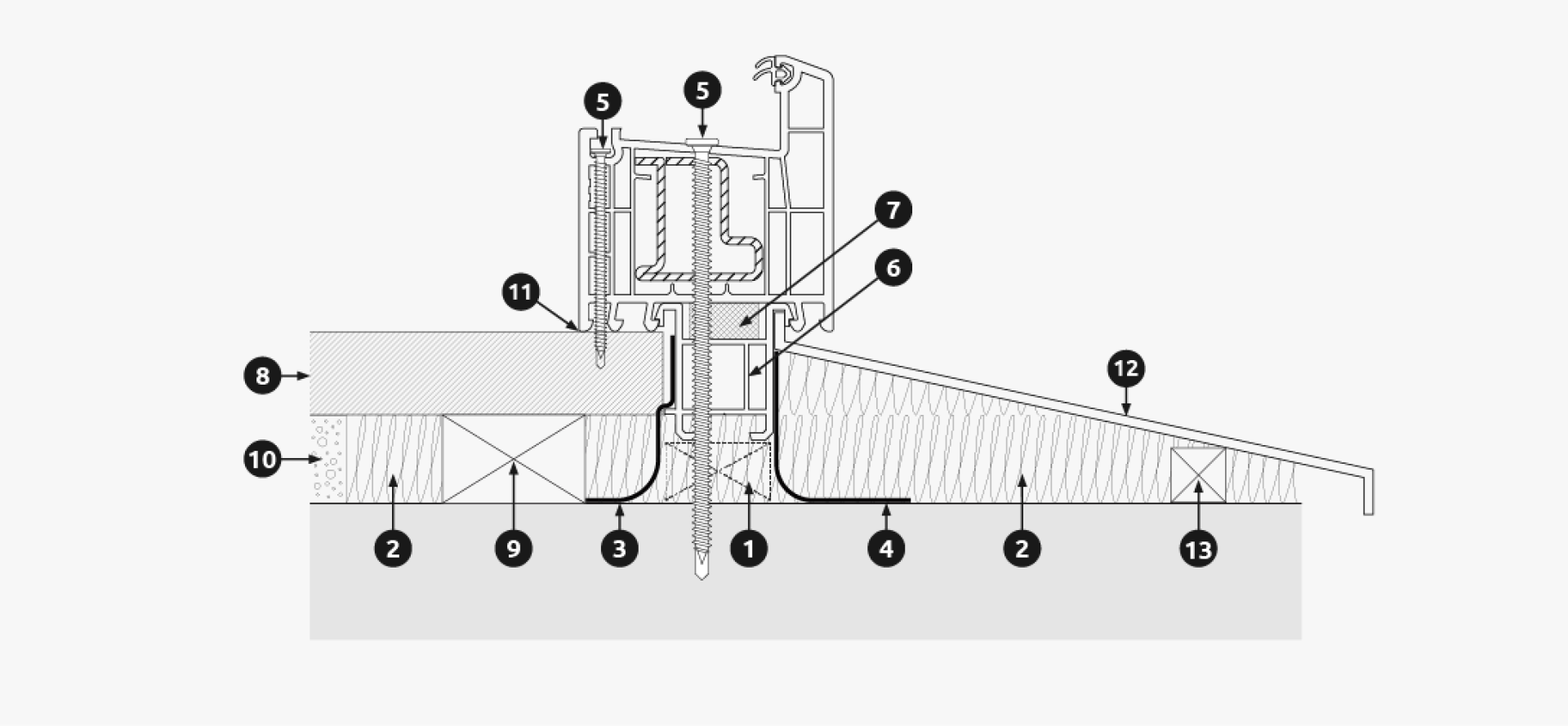

• Lengi kruvidega avasse kinnitamine.

Välis- ja sisekülgede paigaldamise protsessi on kirjeldatud järgmises jaotises.

Aknalaudade ja veeplekkide paigaldus

Aknalaudade ladustamine

Enne paigaldustööde alustamist tuleb aknalaudu hoida horisontaalselt tasasel pinnal tolmuvabas kuivas kohas. Aknalauda tuleb kaitsta tolmu, mustuse ja abrasiivsete materjalide eest.

Aknalaudu tuleb kaitsta otsese niiskuse ja viimistlusprotsessi käigus tekkiva niiskuse eest. Kui aknalauad paigaldatakse ruumidesse, kus viimistlustööd pole lõpetatud, tuleb tagada ruumide hea ventilatsioon.

Aknalaua paigaldamine

Kui aknalengi vahedesse on sattunud krohvi, soovitame aknalaudade paigalduspiirkonnas krohvi eemaldada ja pinnad hoolikalt puhastada. Ehitustolm võib takistada paigaldusvahu korralikku kinnitumist.

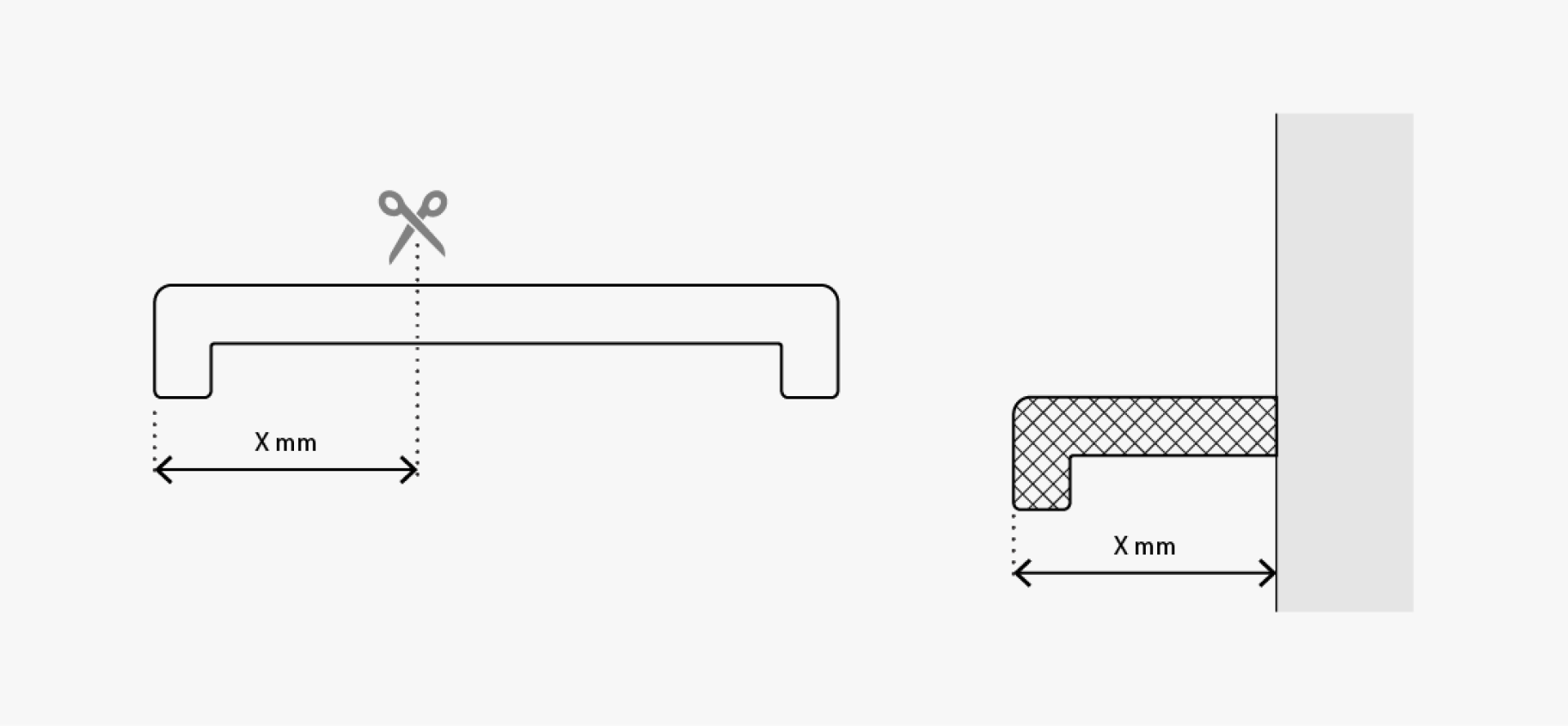

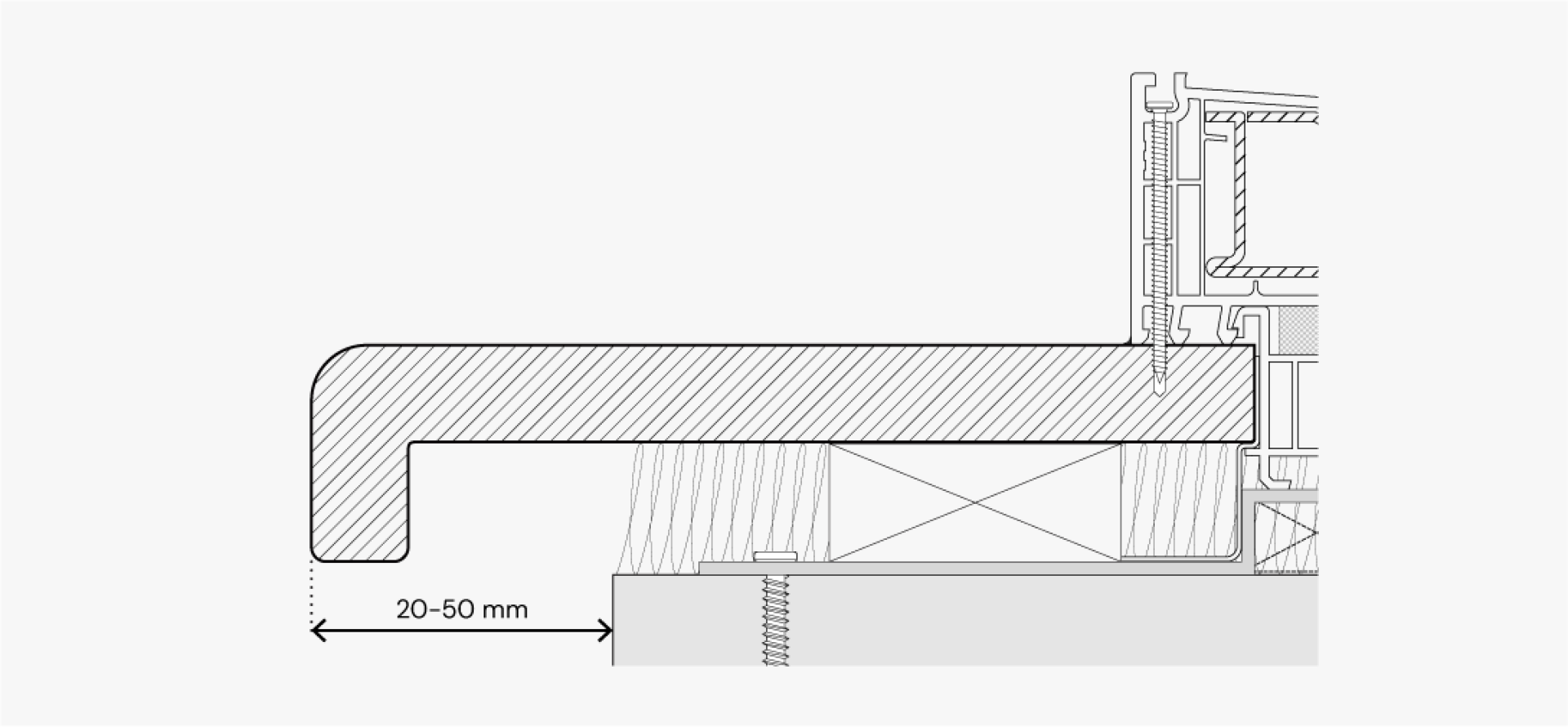

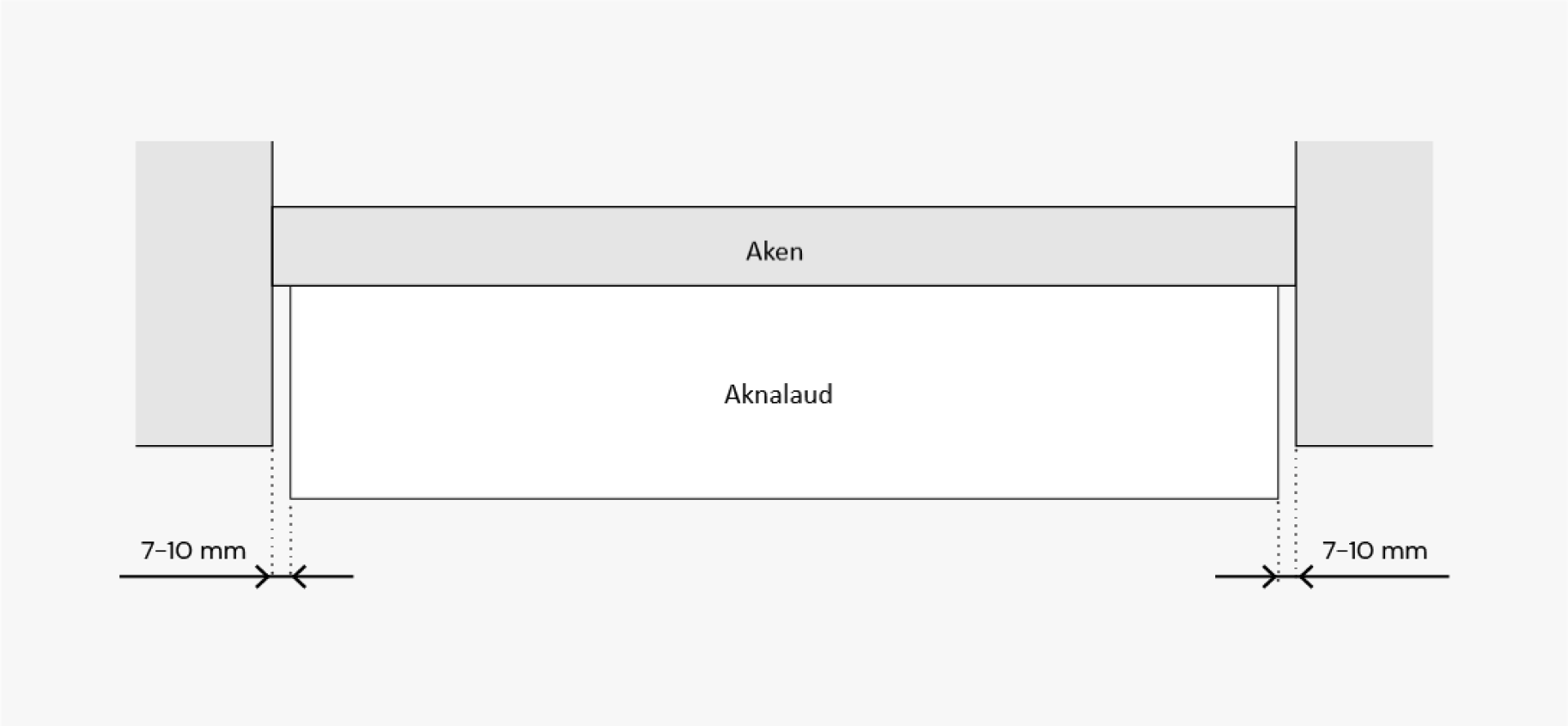

• Mõõtulõigatud aknalaud paigaldatakse oma kohale, jättes aknalengi ja aknalaua vahele 7–10 mm vahe. Aknalaud ei tohi toetuda aknaava servadele (vt joonist allpool).

• Kui aknalaua alla on paigaldatud radiaator, on soovitatav, et aknalaud ulatuks väljapoole: 20–50 mm kaugusele seina siseservast (vt joonist allpool). Suurem väljaulatuvus takistab soojuse sujuvat ringlust.

Paigaldusprotsess:

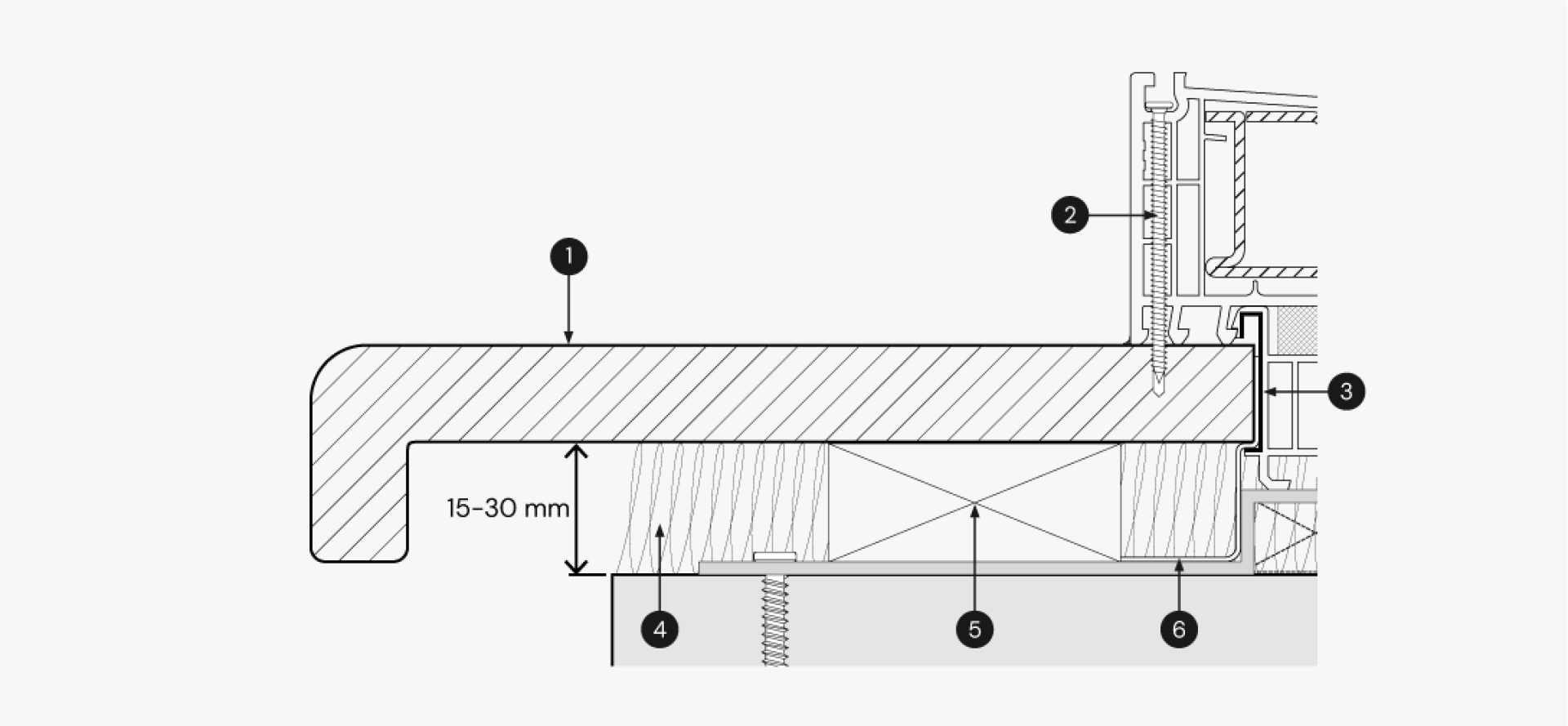

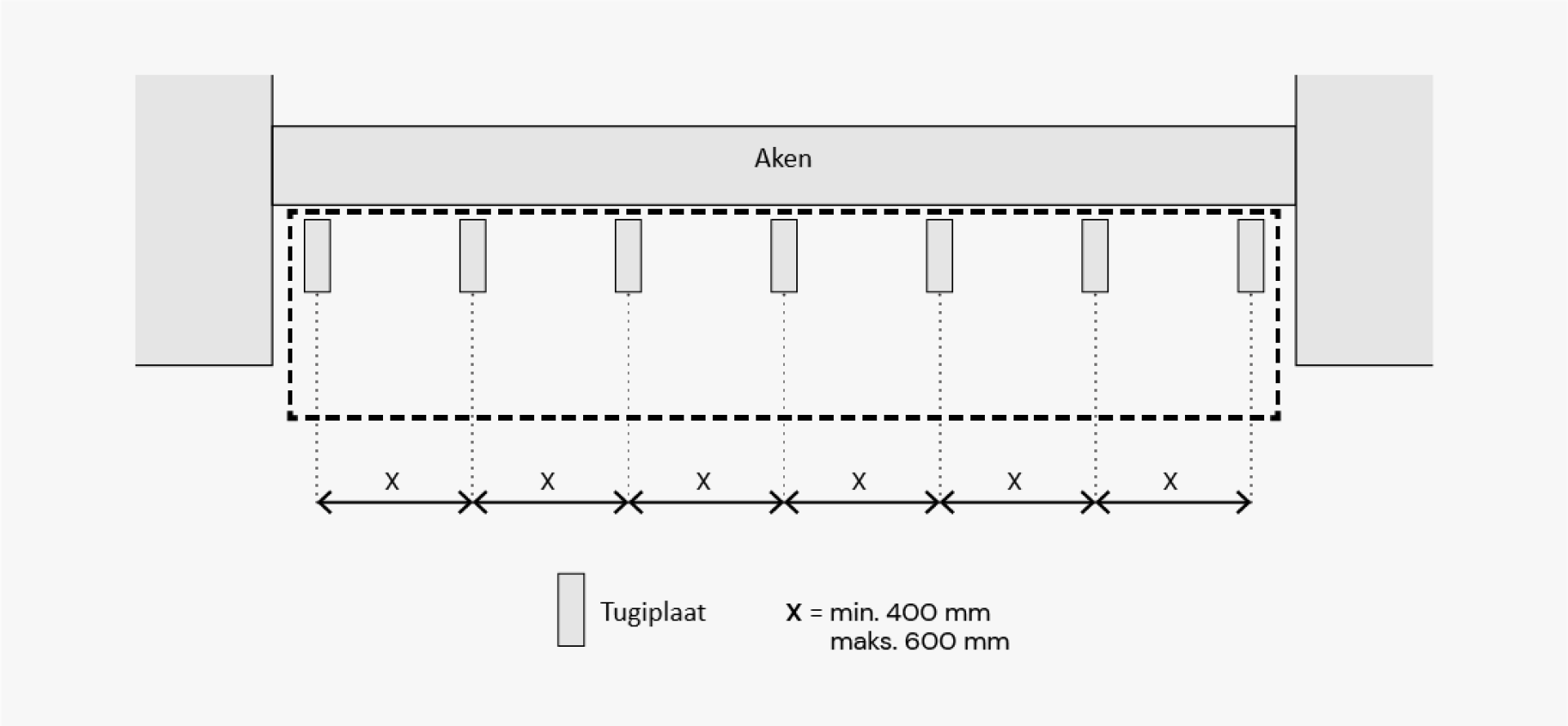

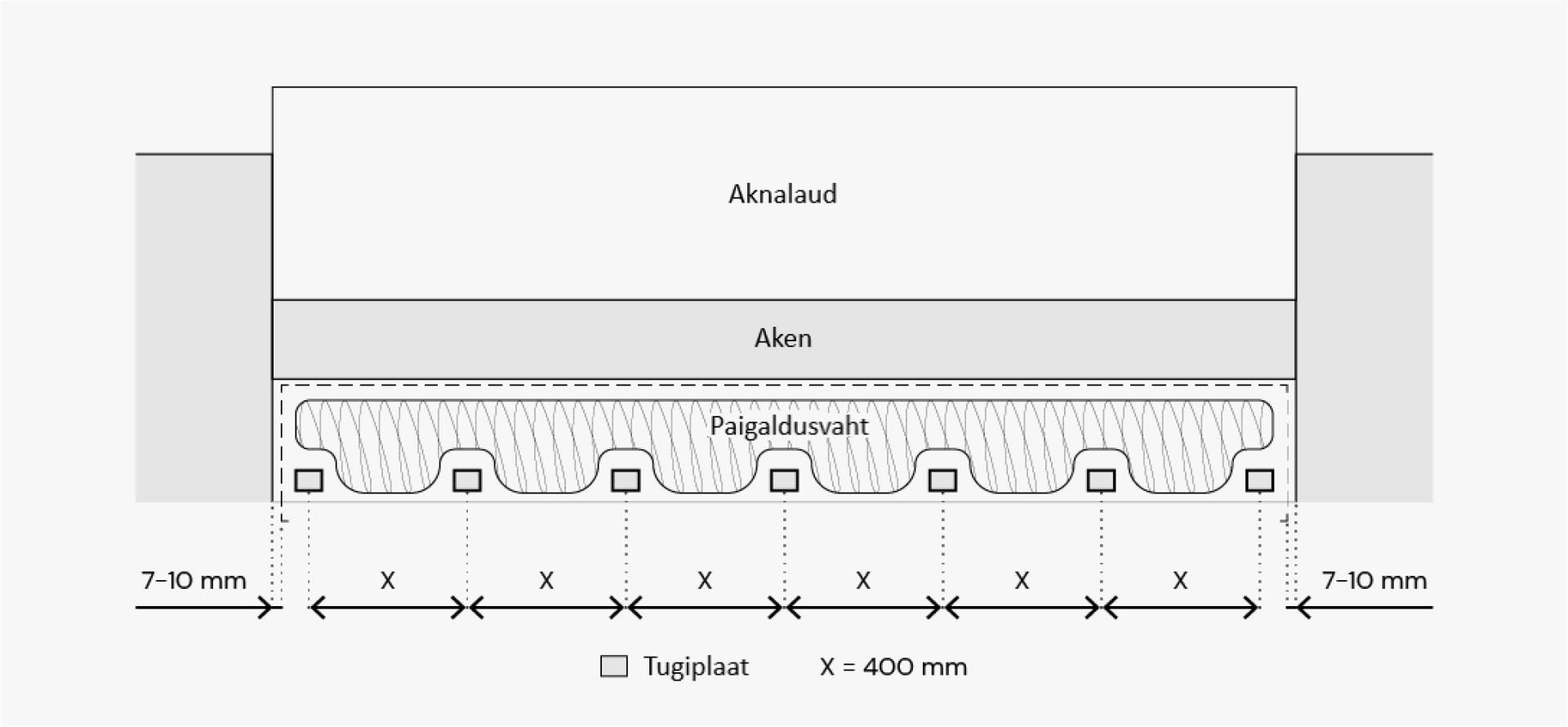

1. Tugiplaadid (X) paigaldatakse min. 400 mm ja maks. 600 mm vahekaugustega (vt joonist allpool). Aknalaud peab tugiplaatidel olema stabiilne ja liibuma tihedalt vastu aknalengi alumist osa.

2. Pärast aknalaua paigaldamist tuleb see ettevaatlikult eemaldada tugiplaate liigutamata.

3. Enne aknalaua avasse kinnitamist soovitame ette valmistada aknalaua otsakatted, lõigates need vajaliku sügavuseni ja proovides need aknalaua otstele sobitada. Nii saate hinnata, kas aknalaua otsakatted istuvad hästi või kas sügavus on piisav (vt allolevat joonist).

4. Pihustage montaaživaht kogu selle avause alumisele alale, millele sisemise aknalaua kavatsete paigaldada. Selline vahu pihustamismeetod tagab hea soojusisolatsiooni konstruktsiooni kõige kitsamas kohas ja jätab vahule ruumi paisumiseks. Aknalaua ja aknaava alumise osa vaheline vahe ei tohi olla suurem kui 15–30 mm (vt joonist allpool).

5. Paigaldage ettevaatlikult (ilma tugiplaate liigutamata) aknalaud ja kinnitage see aknalauaprofiili soonde (vt joonist „Aknalaua paigalduse ristlõige“).

6. Pärast aknalaua paigaldamist kontrollige, et aknalaua ja aknalengi vahele ei jääks tühimikku ja vaht oleks ava külgedel ühtlaselt jaotunud.

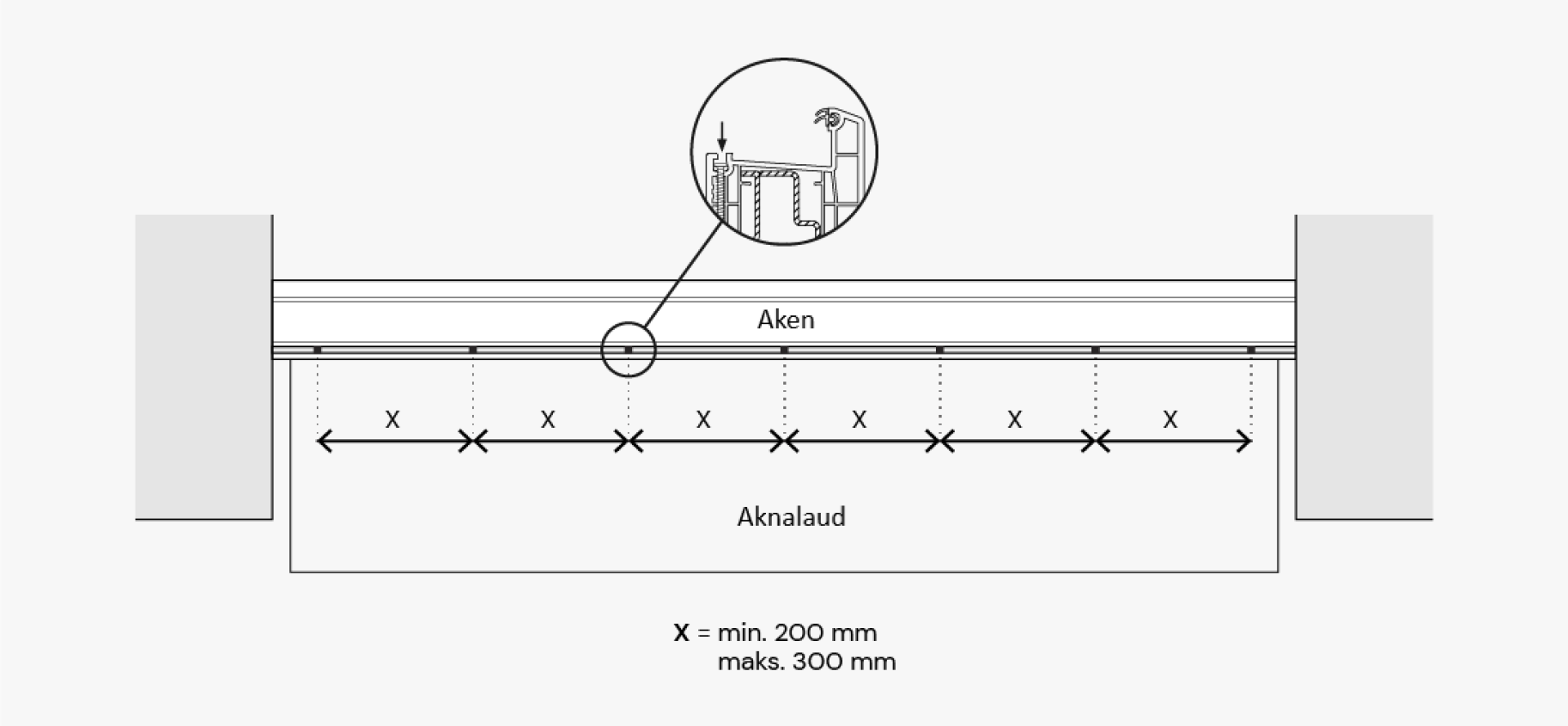

7. Kruvige aknalaud kruvidega läbi aknalengi ettenähtud osa (vt joonist „Aknalaua kinnitamine kruvidega“) min. 200 mm ja maks. 300 mm vahekaugustega.

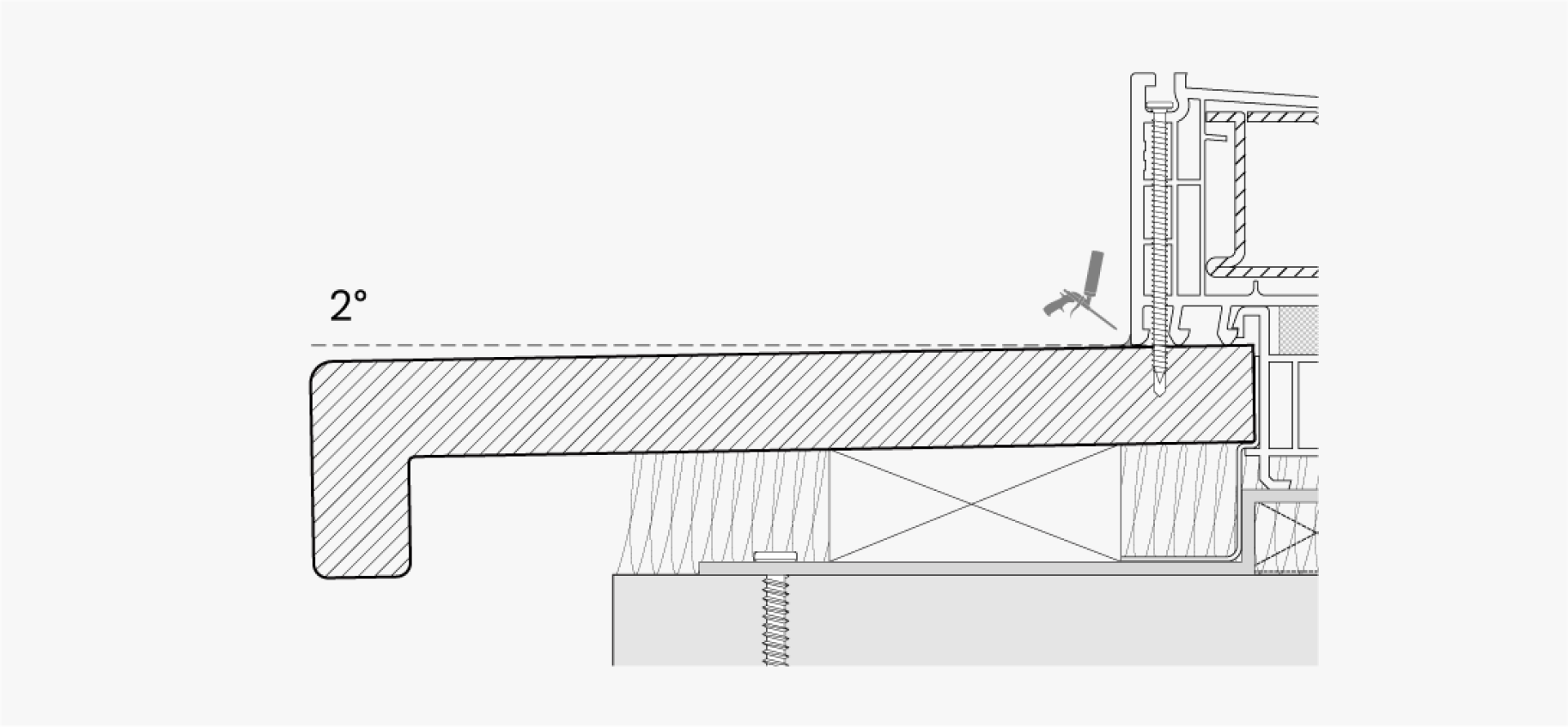

8. Mõõtke vesiloodiga aknalaua kallet ja reguleerige seda ~ 2° (~2 mm/100 mm aknalaua sügavuse kohta) ruumi suunas (vt allolevat joonist). See kaitseb aknalauda võimaliku niiskuse kogunemise eest.

9. Kui aknalaua paigaldamiseks vajalikud materjalid on kuivanud, liimige külgmised otsakatted. Reguleerige nende sügavust, lõigates need vastavalt aknalaua mõõtmetele.

10. Kandke õhuke kiht tihendusmaterjali aknalaua ja aknalengi vahelisele vuugile (vt joonist eespool).

11. Kontrollige paigaldatud aknalauda veendumaks, et selles puuduvad tühimikud. Tihendage need vahuga või katke need kuni viimistlustööde alguseni kinni. Soovitame aknalaua pinna võimalike kahjustuste vältimiseks kinni katta kuni viimistlustööde lõpetamiseni.

Veepleki paigaldamine

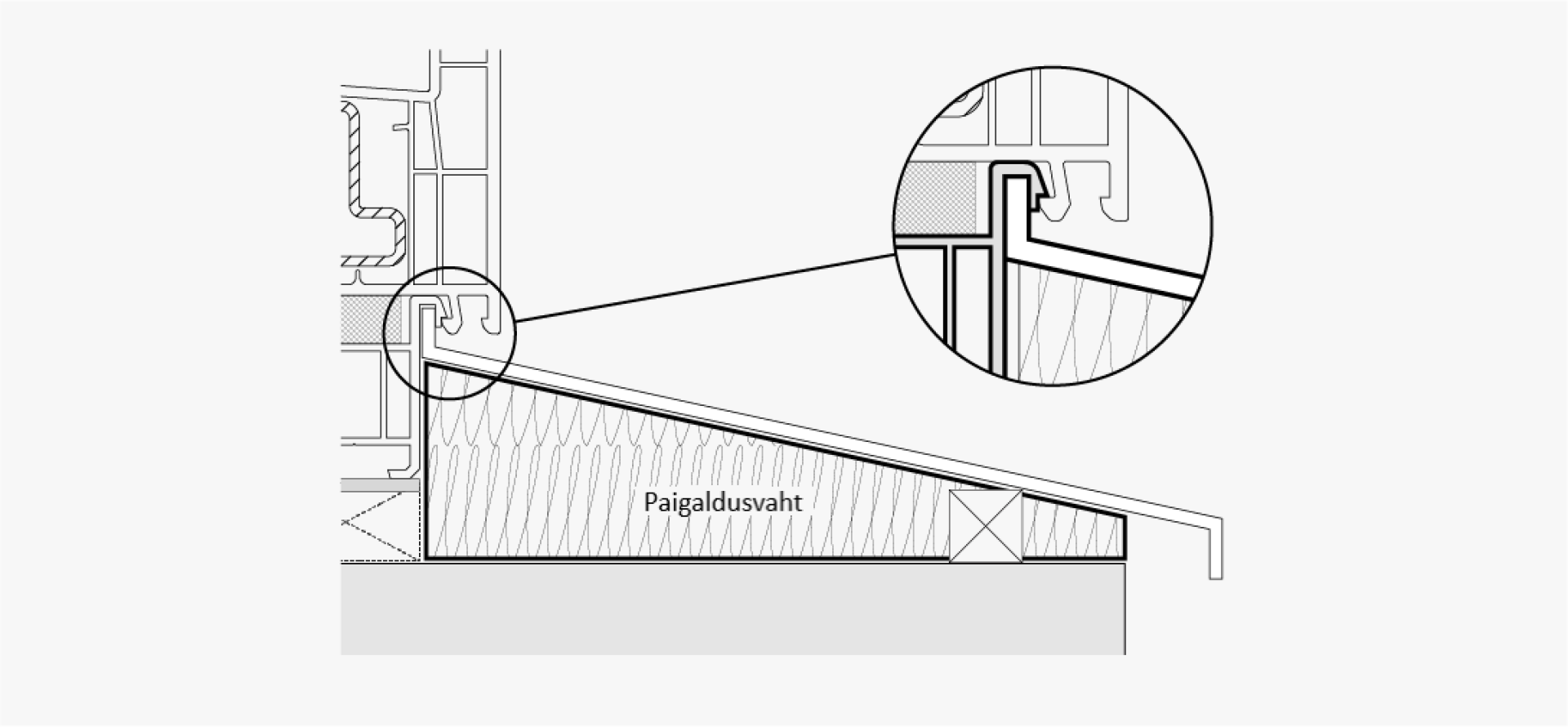

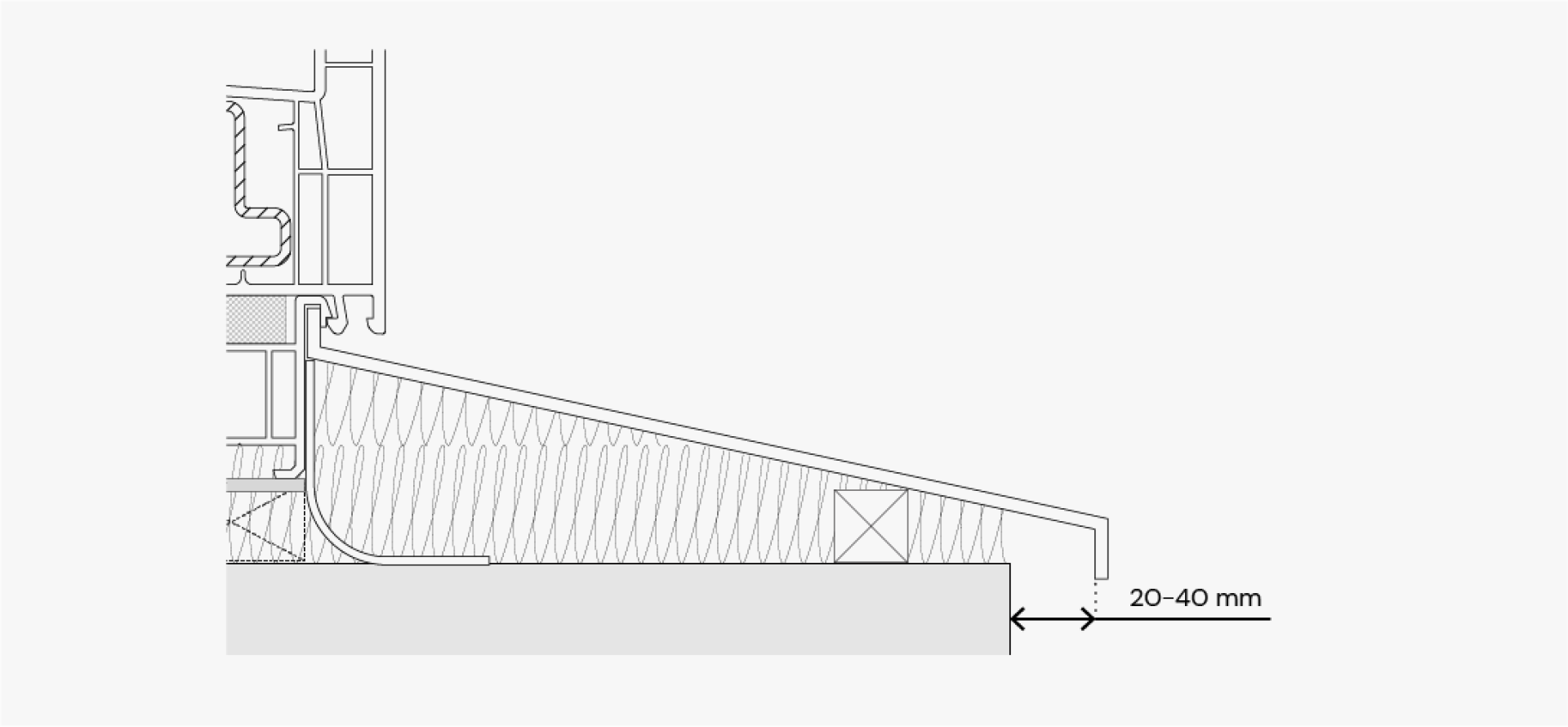

1. Kui veeplekk on lõigatud ja nõutavate mõõtmete järgi kujundatud, kohandage veeplekki vastavalt ettenähtud kohale, jättes aknalengi ja veepleki vahele 7–10 mm vahe (vt joonist allpool). Veepleki otsad ei tohi toetuda aknaava külgedele. Soovitatav kalle hoone välisküljele peab olema 5% (minimaalne kalle: 9–10 mm / 100 mm veepleki sügavuse kohta).

2. Sõltuvalt projektist võib kalle olla juba veepleki jaoks tehtud, muudel juhtudel kujundage veepleki kalle tugiplaatidega nii, et see toetuks kindlalt plaadi servale. Paigutage tugiplaadid ~400 mm vahedega (vt joonist allpool) ja täitke ülejäänud ruum vormitud veepleki ja aknalengi vahel vahuga.

3. Kinnitage veeplekk aknalengi alumises osas oleva alusprofiili külge (vt joonist allpool). Täitke veepleki ja aknalauaprofiili vaheline vahe polüuretaanvahuga. Vaht taheneb ja veeplekk muutub stabiilseks.

Vihmavee optimaalse äravoolu tagamiseks soovitame veepleki paigaldada seina välisservast 20–40 mm kaugusele (vt allolevat joonist). Vastasel juhul voolab vesi läbi seina külgede ja aja jooksul võib korrosioon seina kahjustada.

Vihmapiiskade tõttu „kolisevad" veeplekid on paljude majaomanike jaoks negatiivsete emotsioonide allikas. Müra vähendamiseks säilitage veepleki kalle paigaldamise ajal, kasutage akustilist paigaldusvahtu ja jaotage see ühtlaselt üle kogu veepleki aluse. Kui veepleki laius ületab väljaspool 50 mm, tekitavad vihmapiisad rohkem müra.

Paigaldusprofiilide paigaldamine

Sisu:

1. Ühendusprofiilide paigaldamine:

• • Paigaldamise sammud;
  • Paigalduskomplektid.

2. Laiendus- ja tõsteprofiilide paigaldamine:

• • Paigalduskomplektid.

3. Aknalauaprofiilide paigaldamine:

• • Paigalduskomplektid.

Ühendusprofiilide paigaldamine

• Kombineerida saab ainult sama süsteemi tooteid, millel on sama lengi sügavus.
• Ühendusprofiilid on mõeldud kahe toote ühendamiseks. Kui soovite ühendada rohkem tooteid, võtke meiega nõu saamiseks ühendust.
• Fikseeritud (mitteavanevate) toodete puhul, millel on dekoratiivliistud, peavad need paiknema klaaspaketi sees, mitte olema klaasile kleebitud. Klaasile liimimisel saavad need klaasi eemaldamisel kahjustada.
• Kui kavatsete ühendada tooteid, mis paigaldatakse aknalauaprofiilidega, peaks ühendusprofiili pikkus ulatuma ainult aknalauaprofiilini.
• Tähtis: lisaprofiilide soovitatavad maksimaalsed mõõtmed vertikaalseks või horisontaalseks ühendamiseks: Mõõtmed

Paigaldamise sammud:

Kui fikseeritud lengiga tooteid ühendatakse omavahel, tuleb klaasid enne tööde alustamist eemaldada.

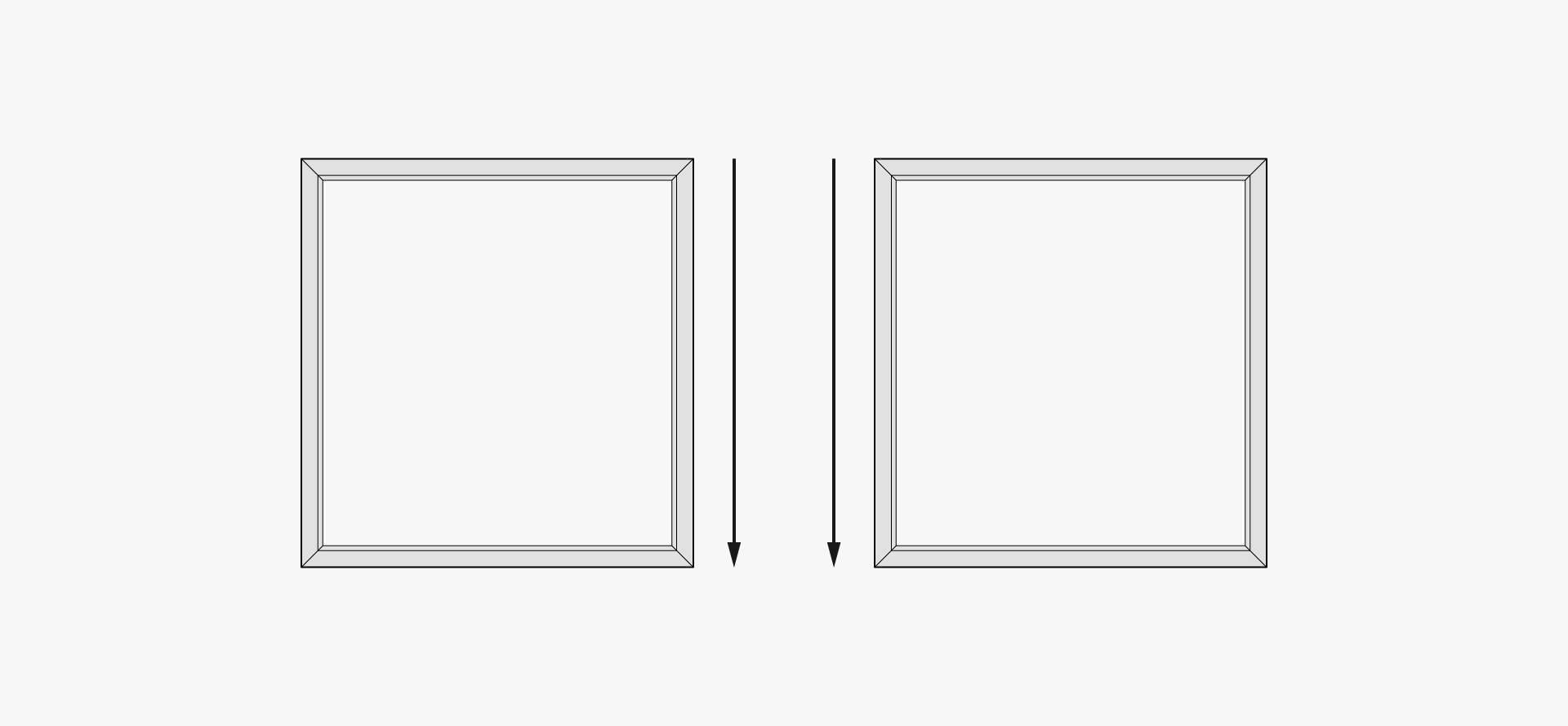

1. Iseliimuv paisuv tihenduslint ühel või mõlemal (sõltuvalt ühendusprofiili tüübist – vt paigaldusskeemid) ühendatava toote küljel. Enne liistude tootele liimimist (kui see on paigaldusskeemil ette nähtud) paigaldatakse lisatugevdus (vt paigaldusskeemid).

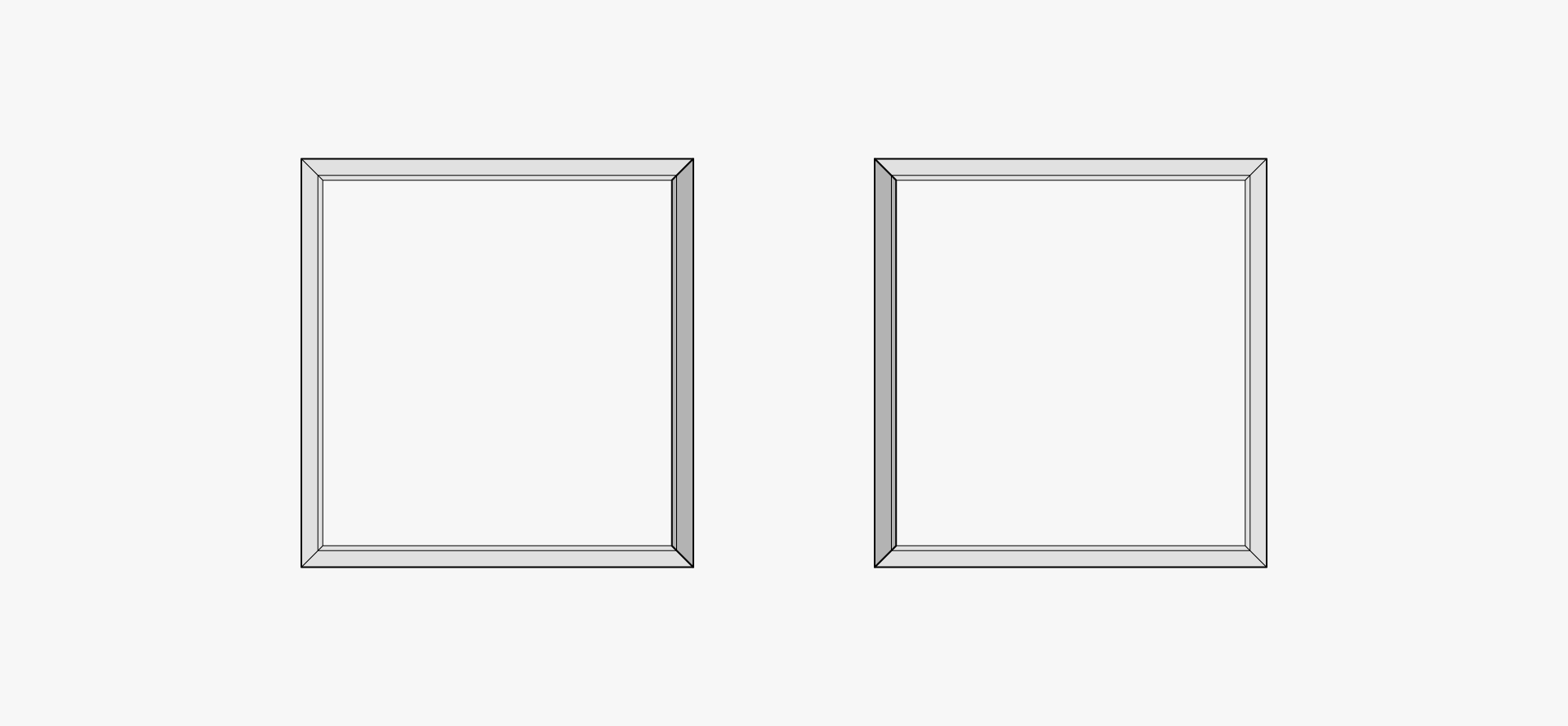

2. Eemaldage profiilide kaitseriba (seest- ja väljastpoolt) toodete mõlemalt ühendatavalt küljelt.

3. Ühendusprofiili paigaldamine:

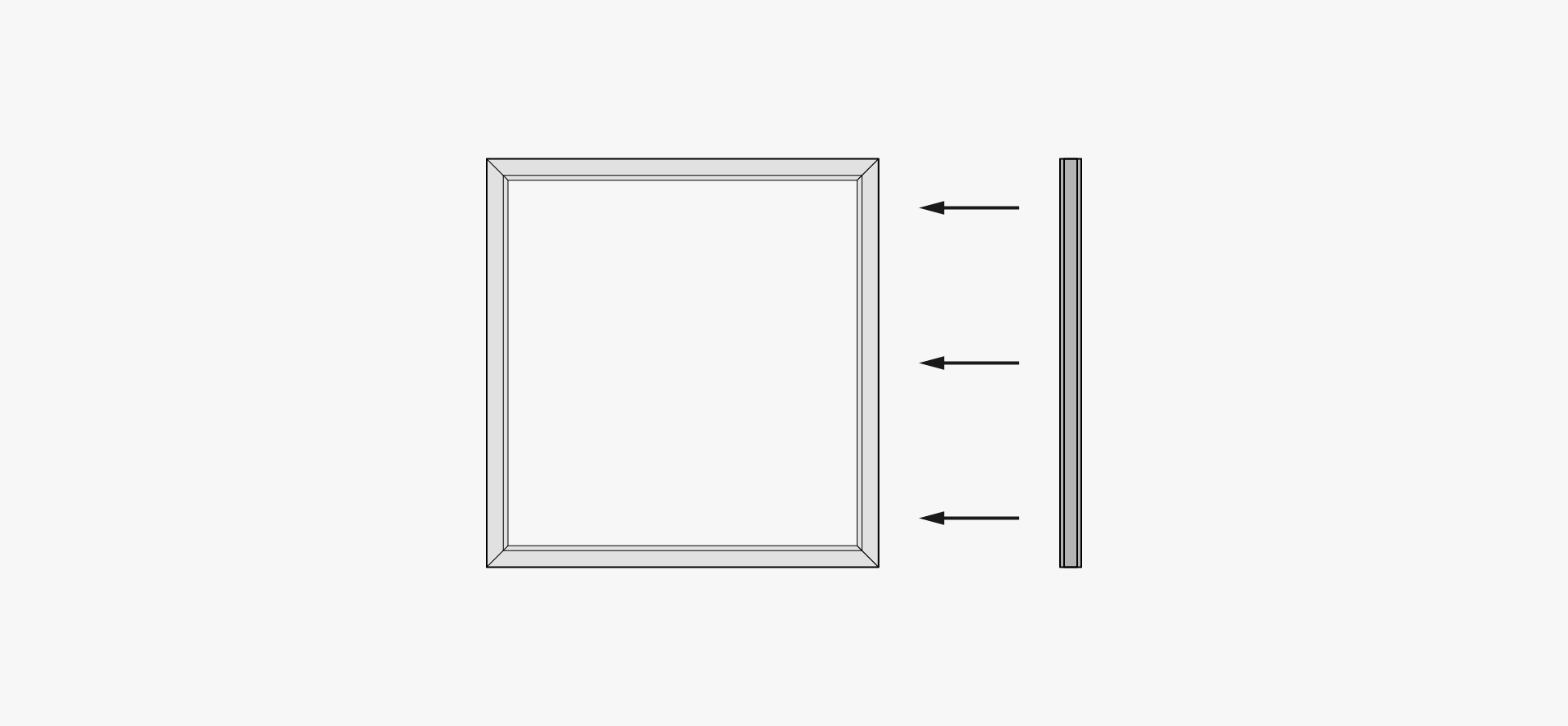

3.1. Ühendusprofiili paigaldamine toote ühele küljele. Kui see on ette nähtud, tuleb ühendatavad servad enne ühendamist silikooniga määrida (vt paigalduskomplektid).

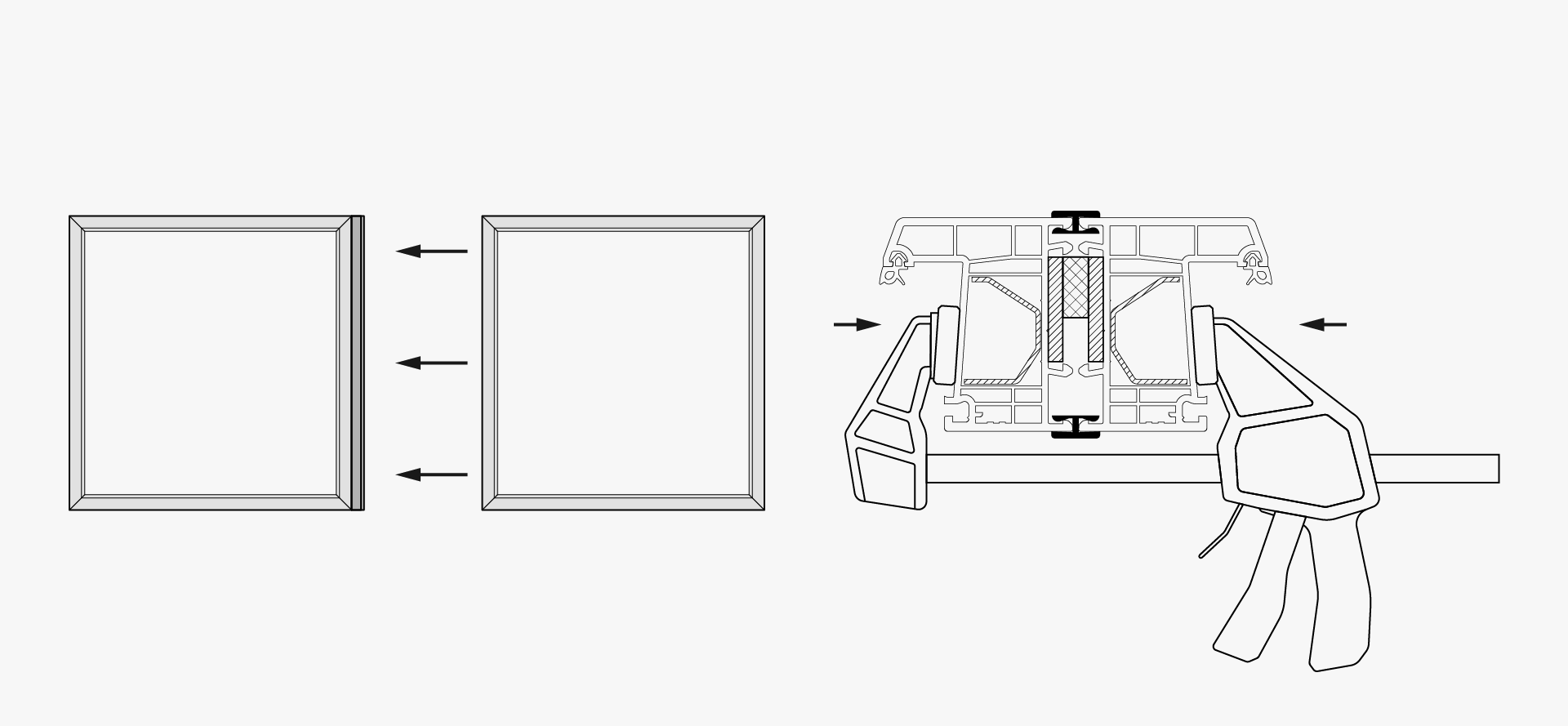

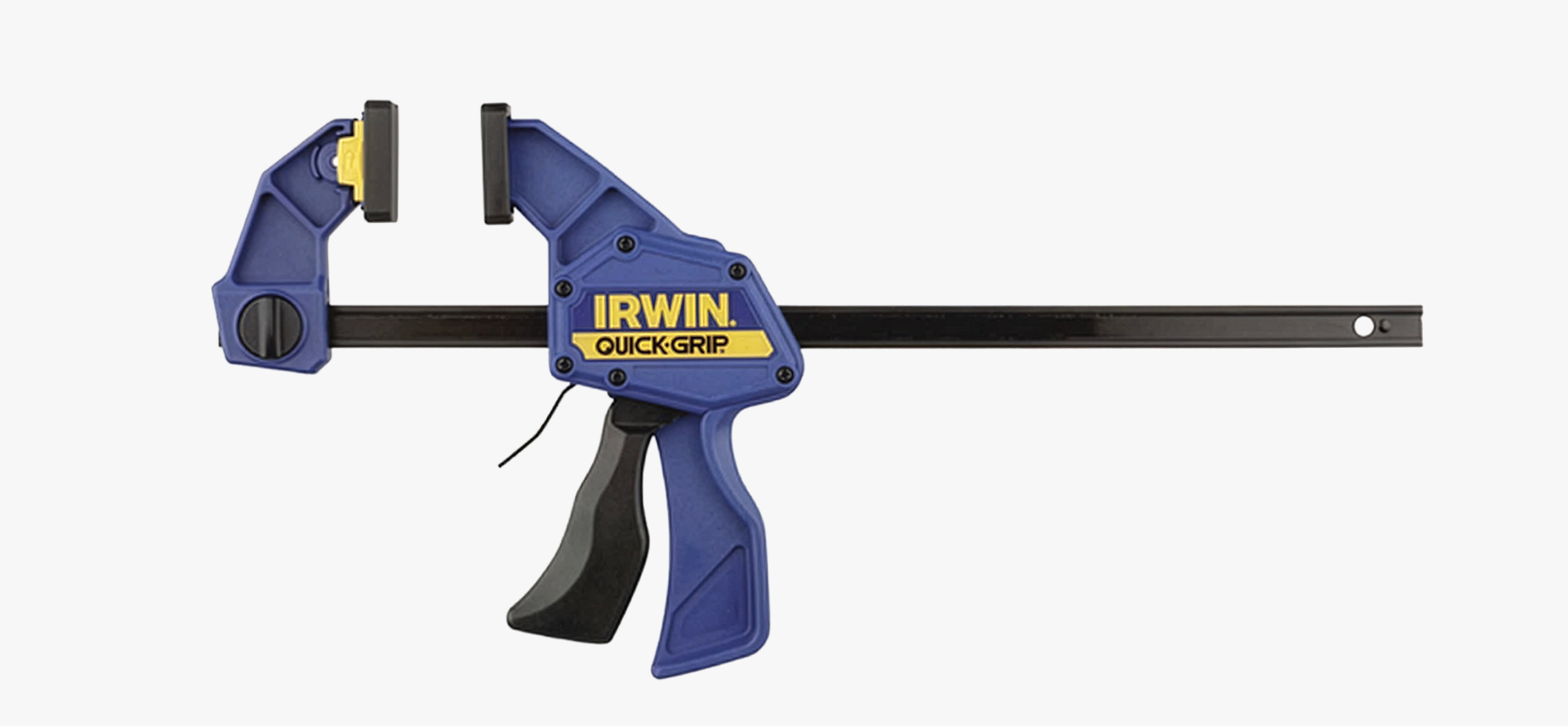

3.2. Ühendatakse külge teine toode (kui see on ette nähtud, siis paigaldatakse ühendusprofiili serv enne ühendamist silikooniga (vt paigalduskomplektid) ja konstruktsioon surutakse vähemalt kolmes punktis presstangidega kokku (üleval, keskel, all).

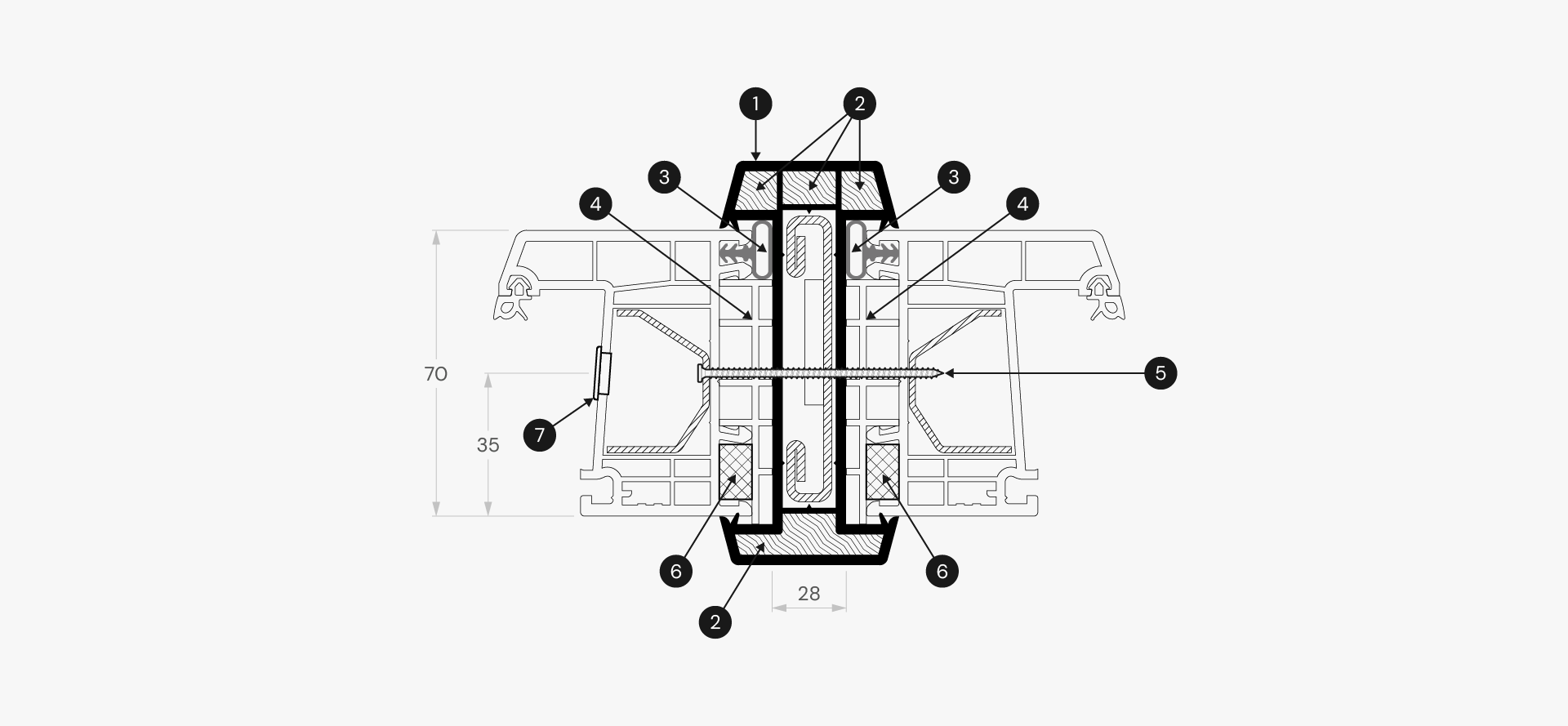

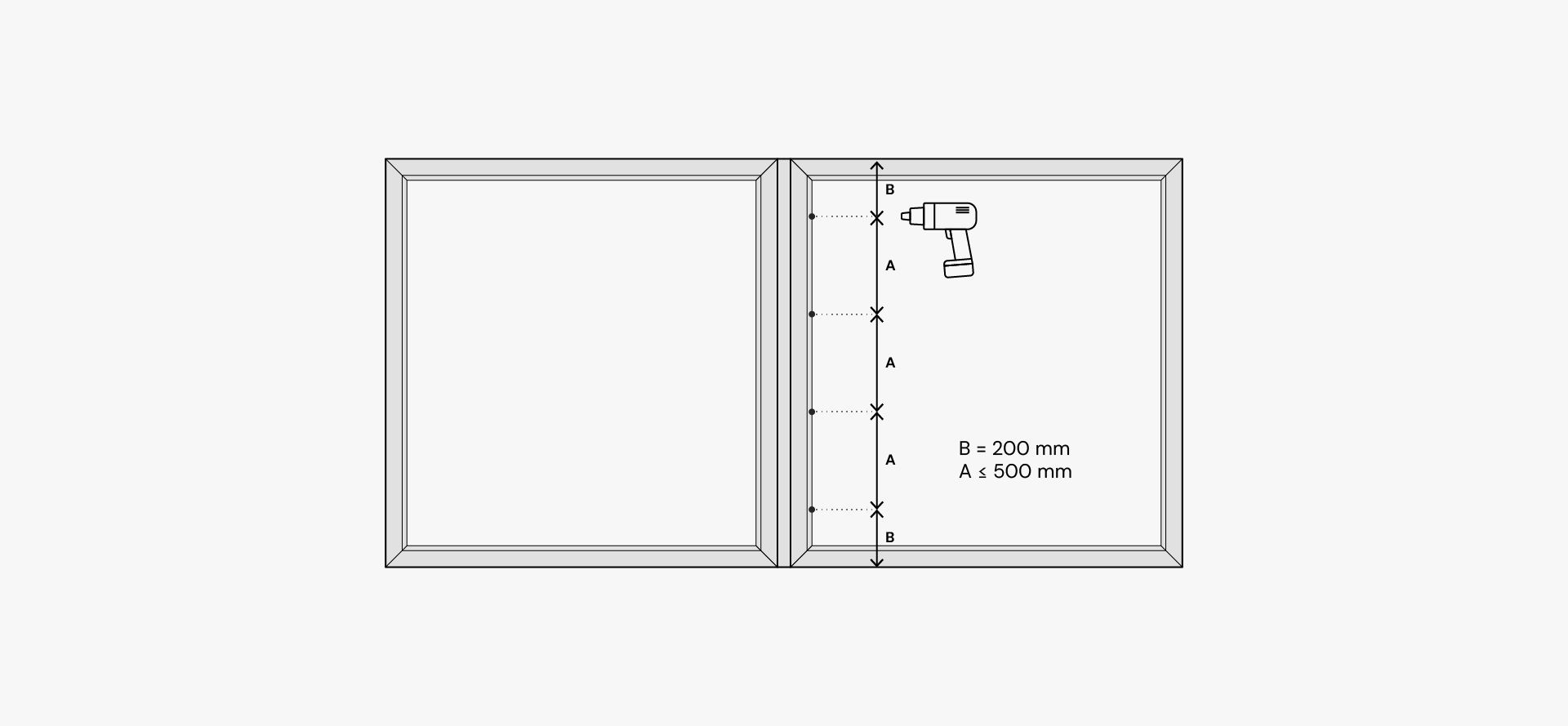

3.3. Ühendatud konstruktsioon tugevdatakse täiendavalt poltidega allpool esitatud skeemil näidatud vahekaugustel. Paigalduskomplektides on märgitud profiilide läbipuurimise asukohad, sõltuvalt süsteemist.

Paigalduskomplektid

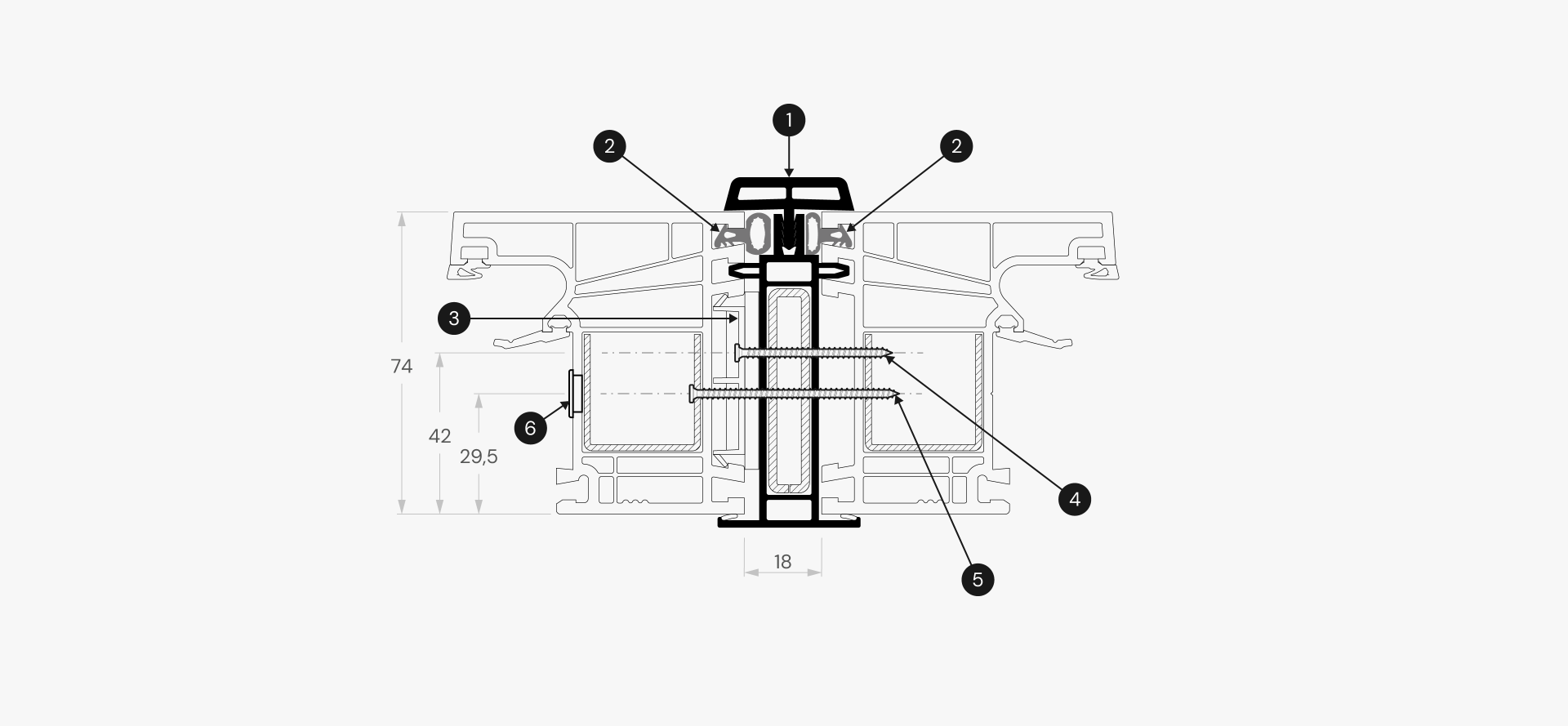

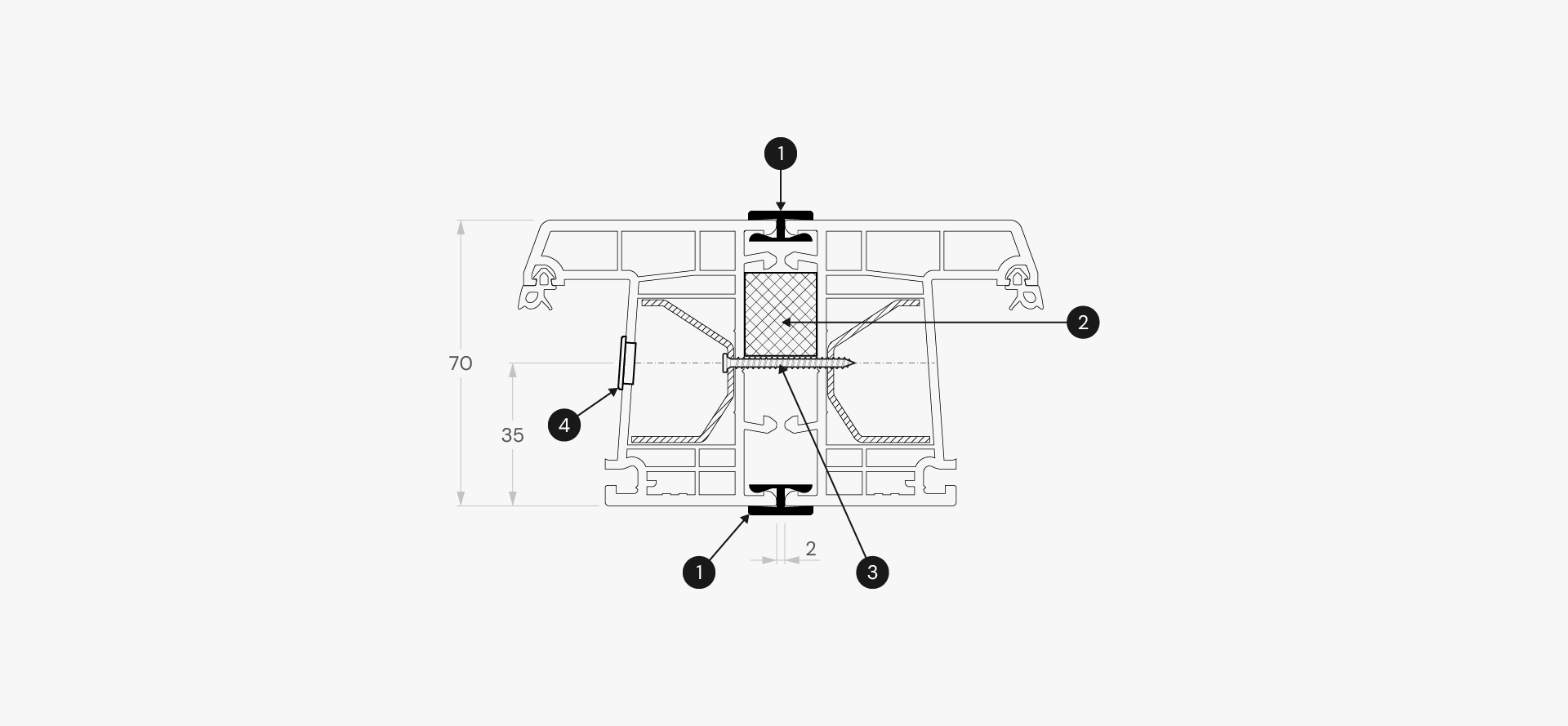

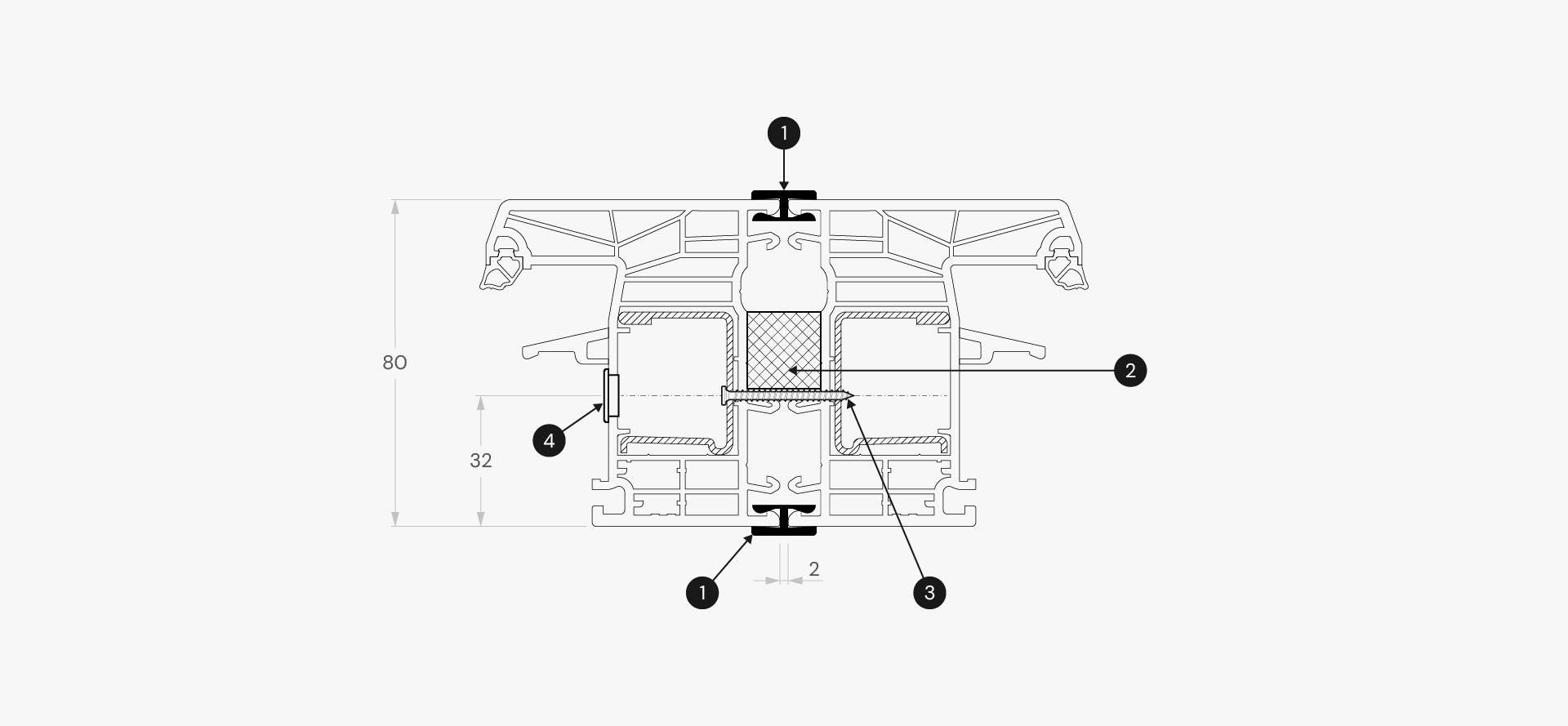

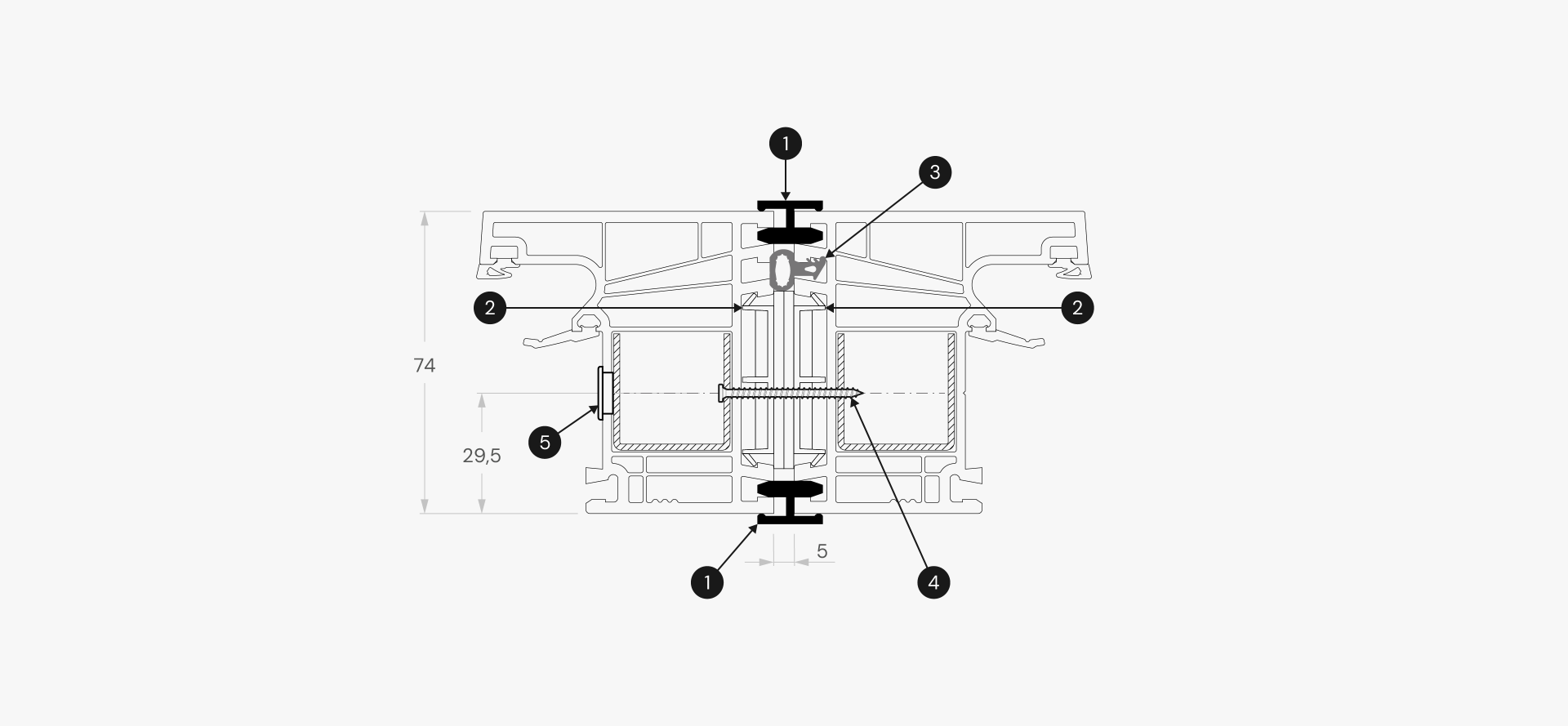

H-kujuliste ühendusprofiilide paigalduskomplektid

• H-kujulised ühendusprofiilid on mõeldud akende ja uste horisontaalselt või vertikaalselt ühendamiseks.
• H-profiil laiendab ühendatud tooteid 2 mm (EURO70/SYNEGO), 5 mm (LINEAR) võrra.
• Mõlemad profiilid on H-kujulised ja ühendatud lengiga nii seest- kui ka väljastpoolt.

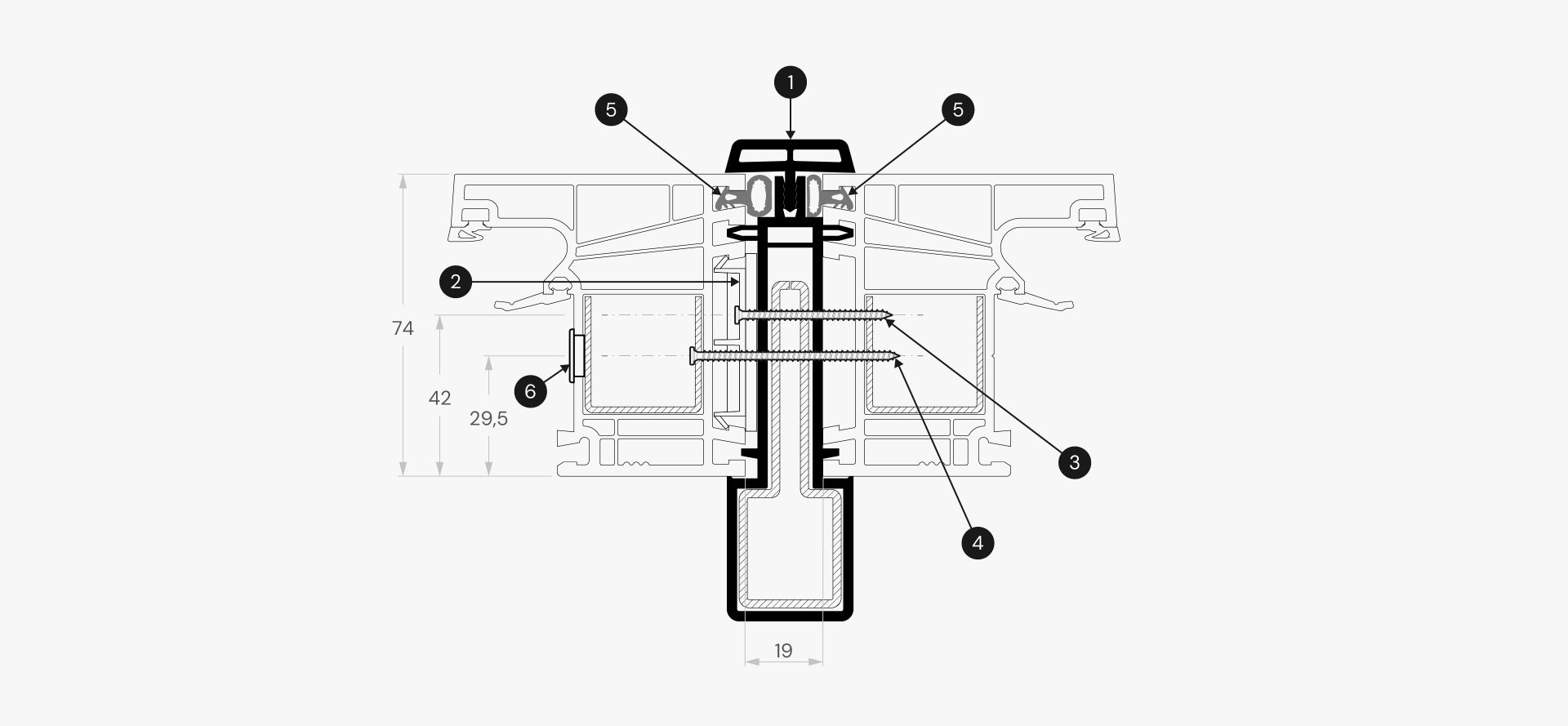

Tugevdatud ühendusprofiilide paigalduskomplektid

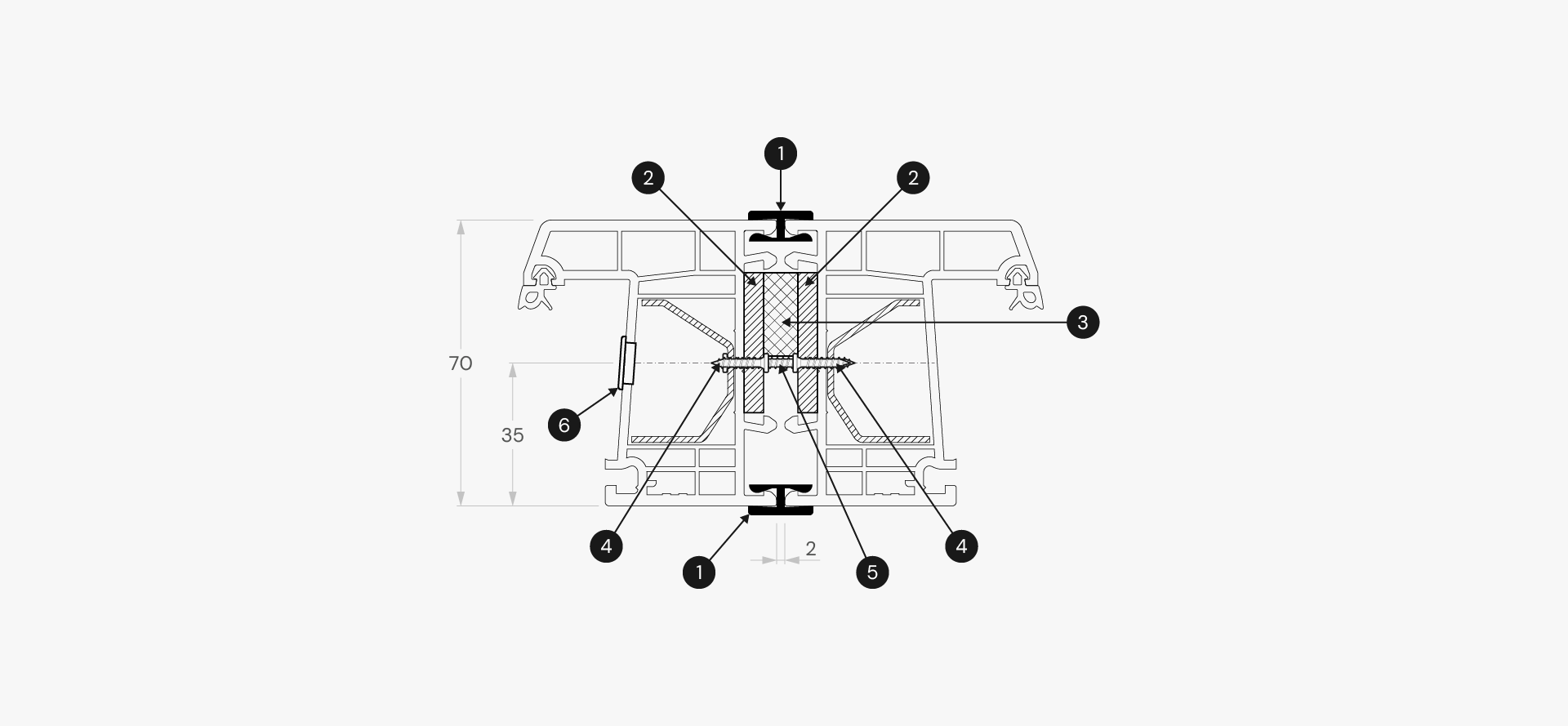

• Tugevdatud PVC-ühendusprofiilid on mõeldud akende või uste horisontaalseks või vertikaalseks ühendamiseks.
• Ühendusprofiil pikendab ühendatavaid tooteid 10 mm (EURO70/SYNEGO), 19 mm (LINEAR) võrra.
• H-profiil ühendatakse lengiga seestpoolt, tugevdusprofiil ühendatakse lengiga väljastpoolt või vastupidi.

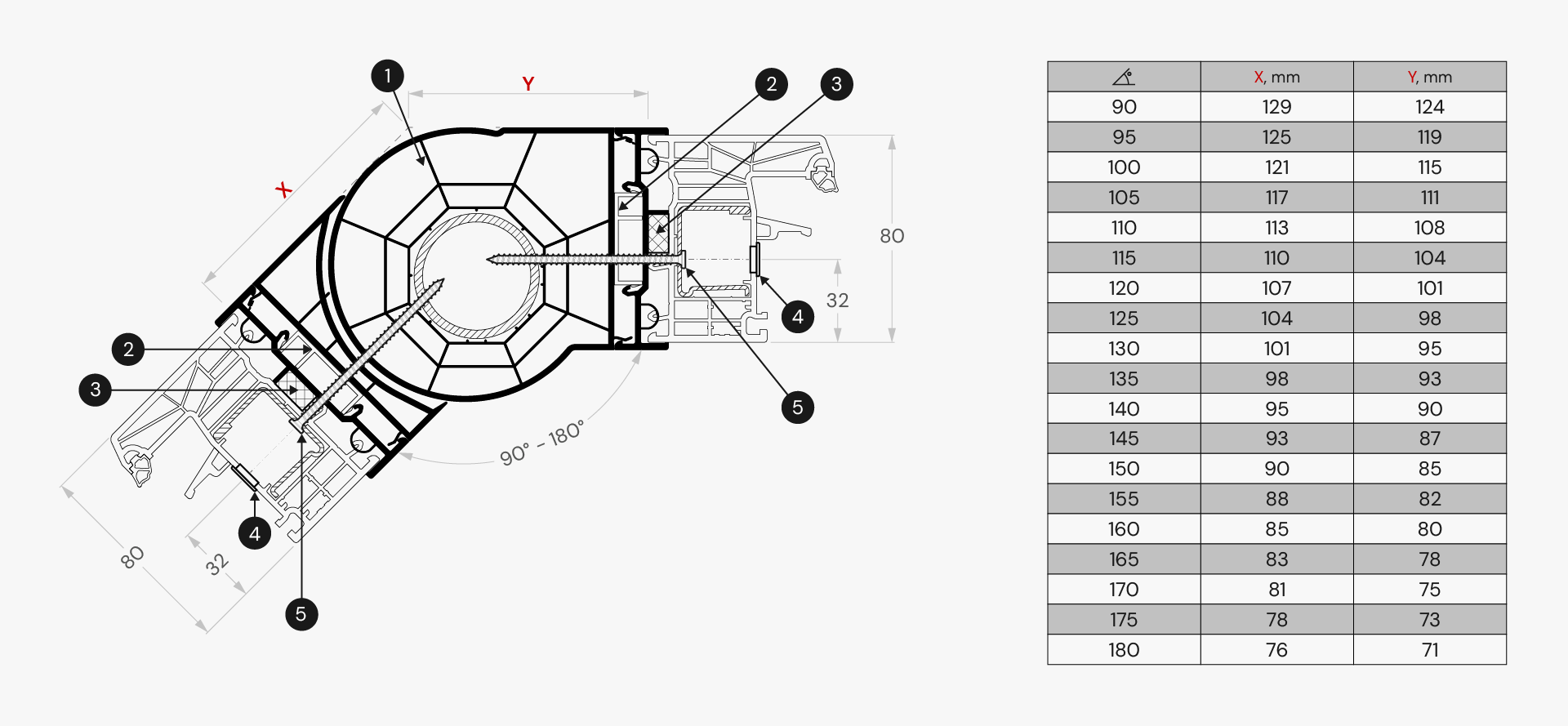

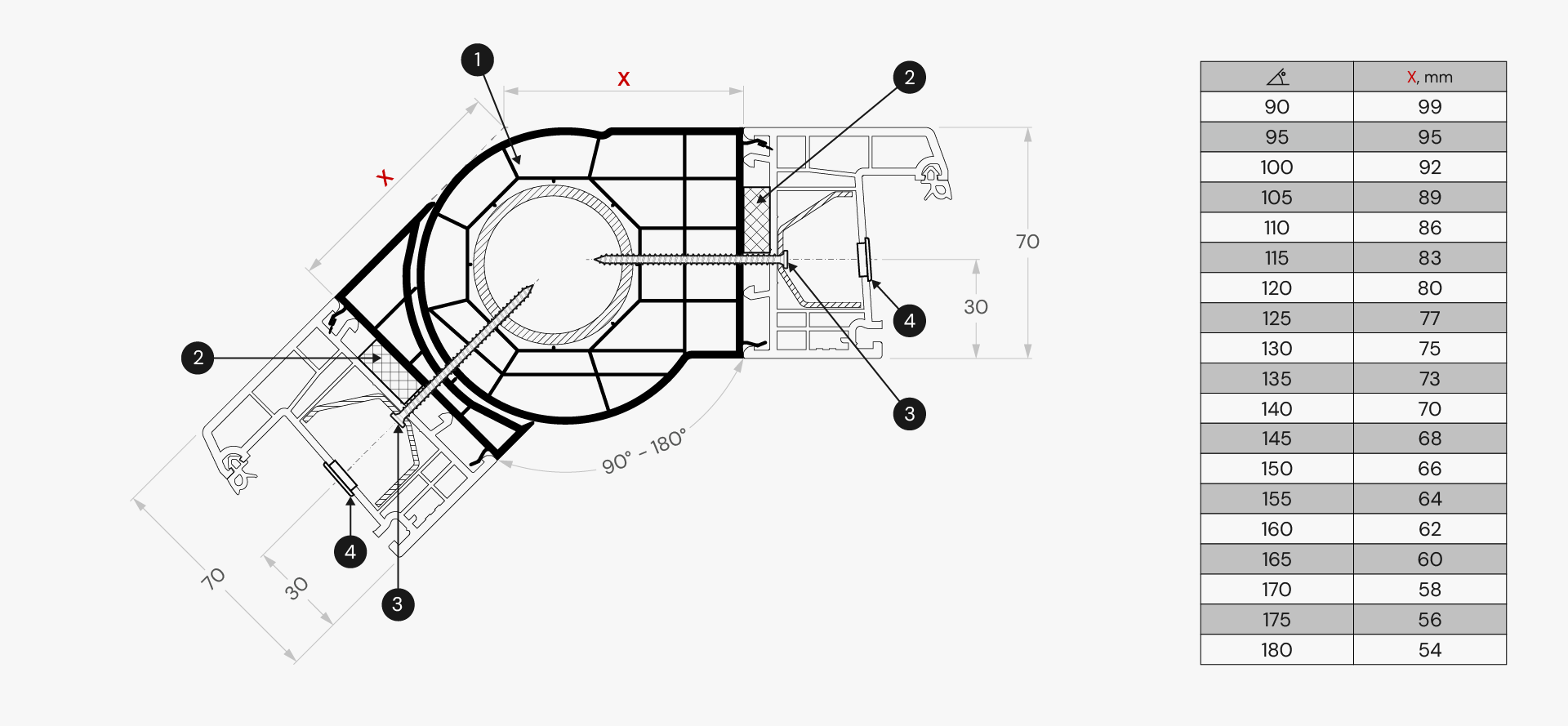

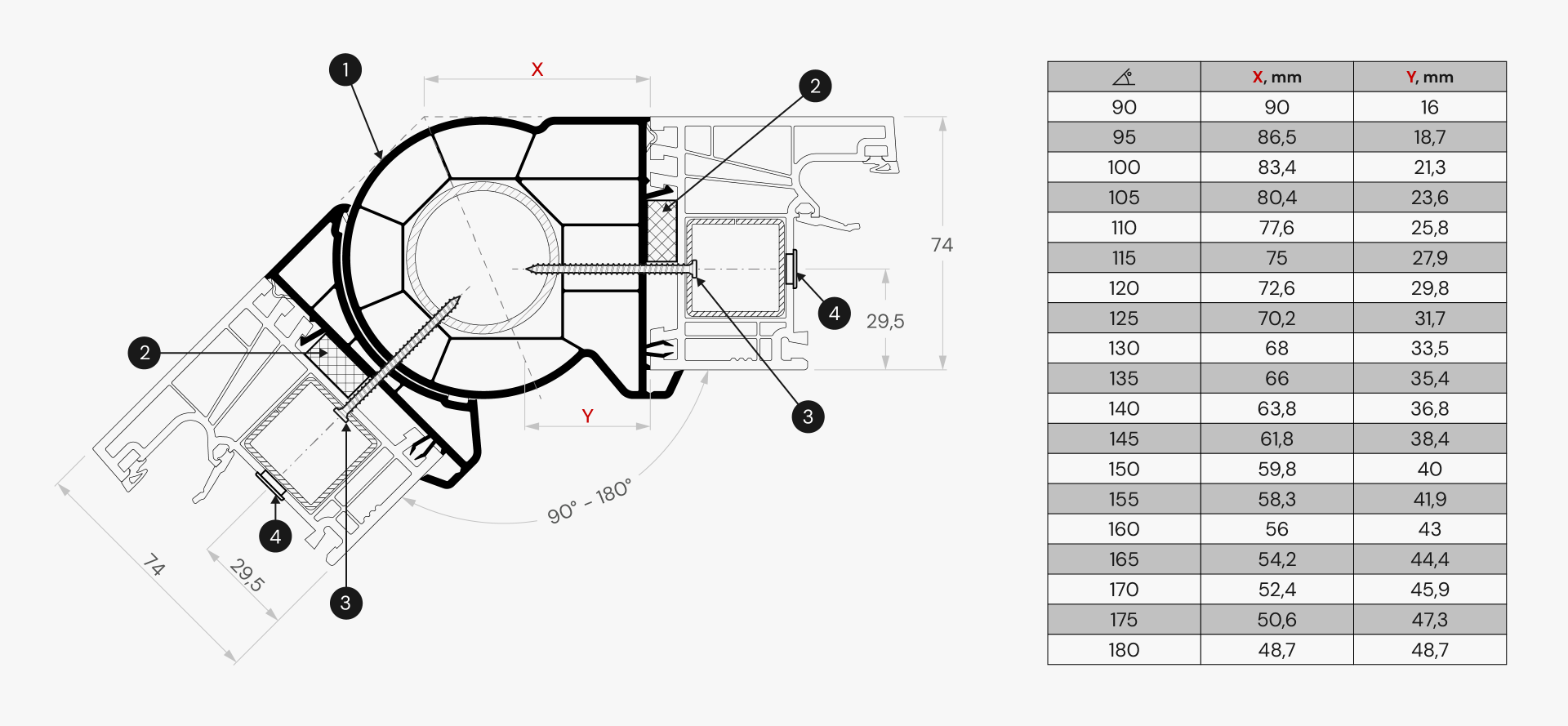

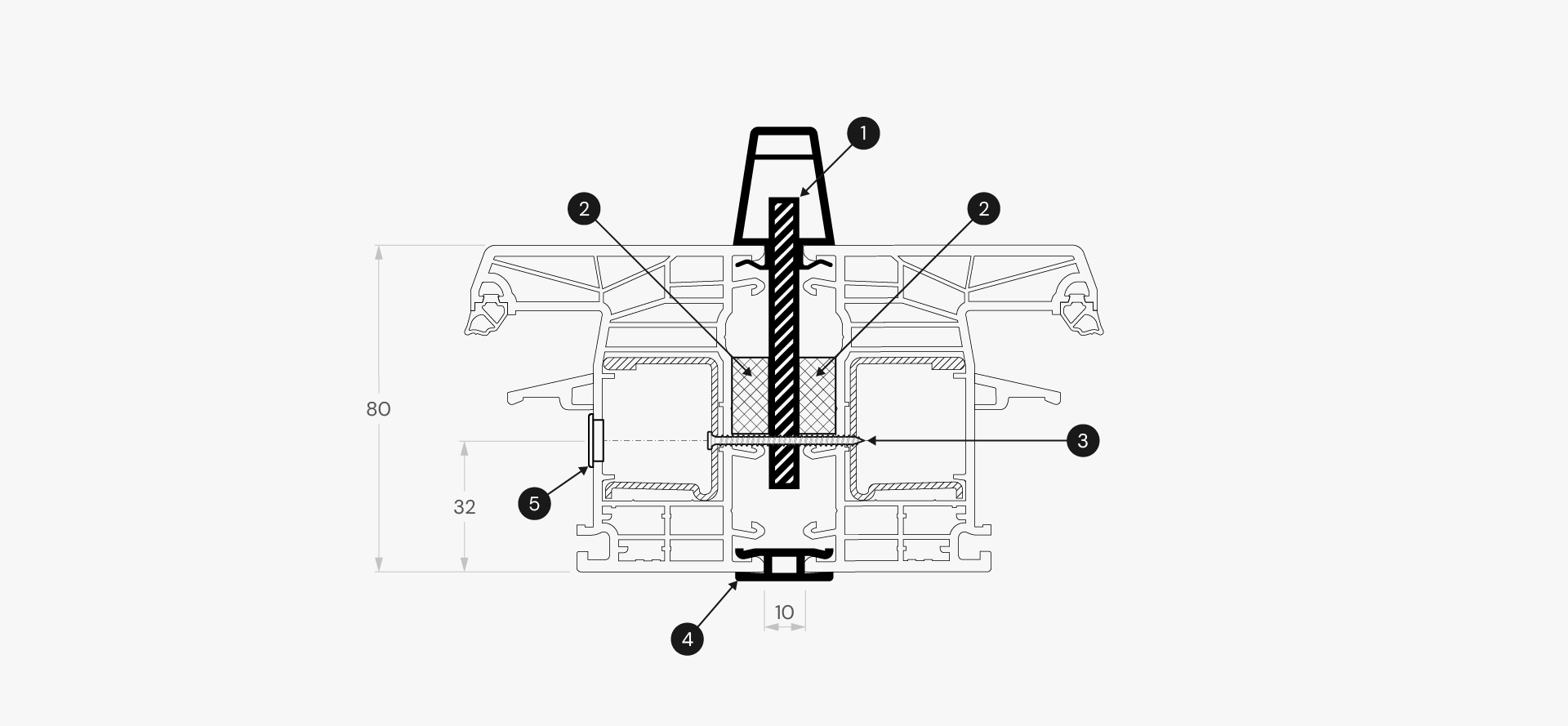

90°–180° nurga ühendusprofiili paigalduskomplekt painduva erker-profiili abil

• PVC-ühendusprofiil akende või uste omavaheliseks vertikaalseks ühendamiseks soovitud 90–180-kraadise nurga all. Horisontaalne ühendus ei ole võimalik.
• Erker-profiil laiendab toodet samal teljel vahekauguste võrra, sõltuvalt valitud nurgast.

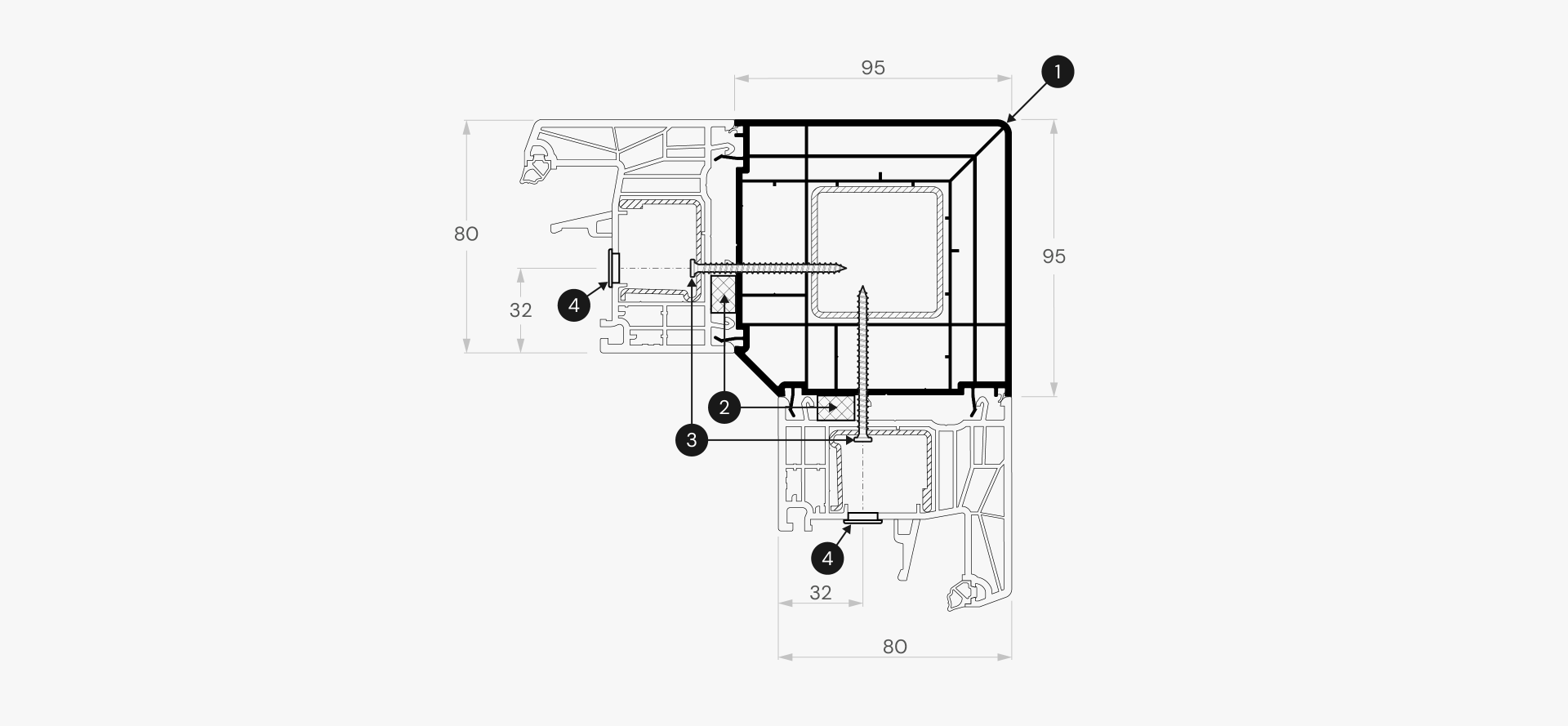

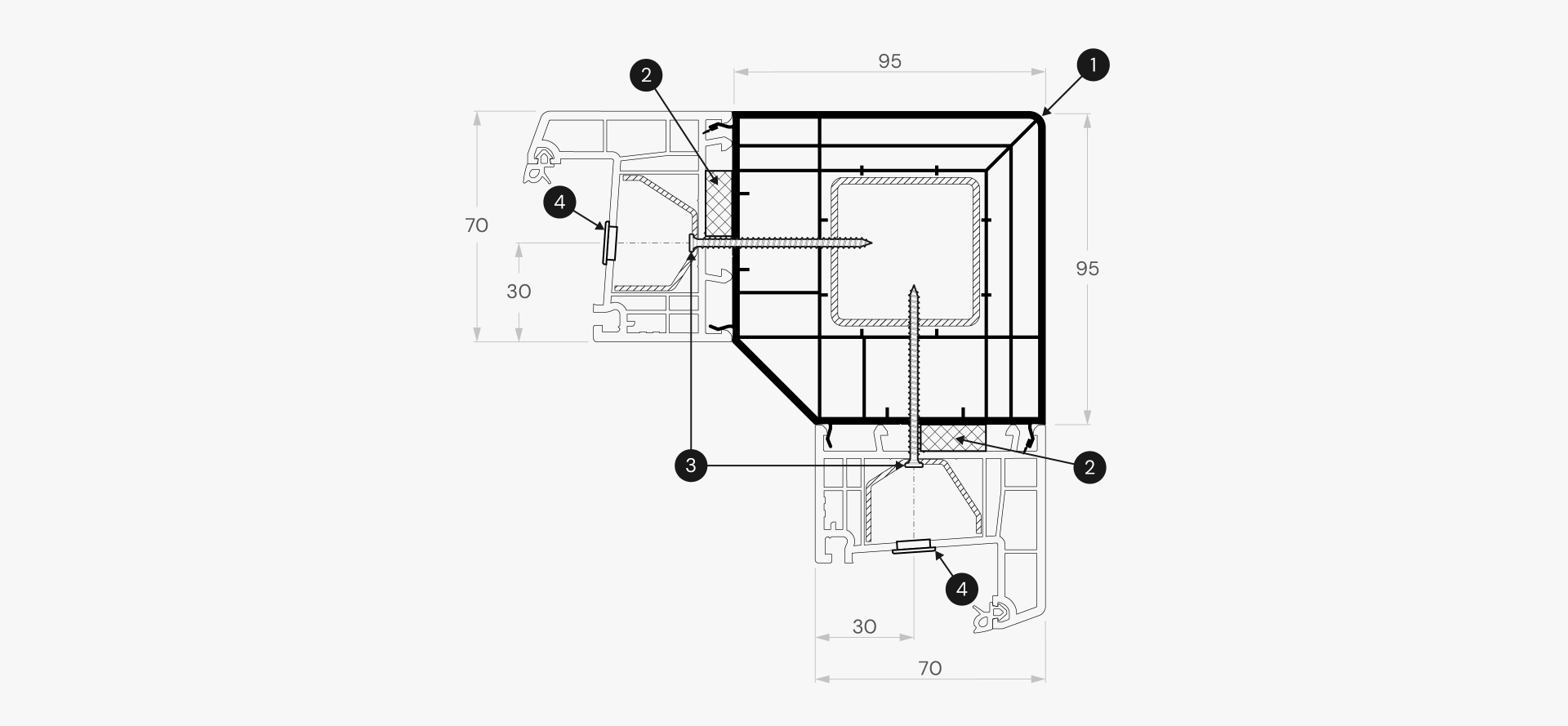

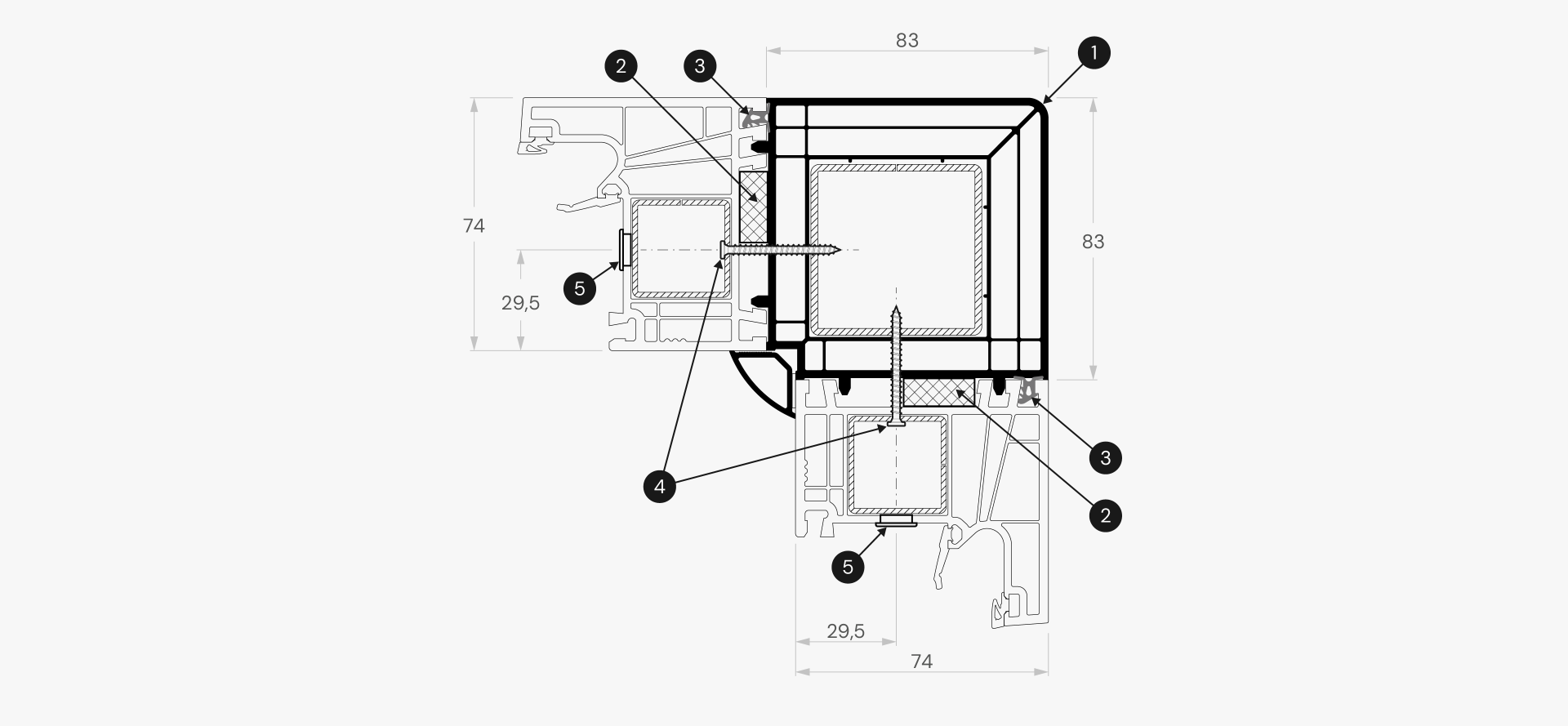

90-kraadise nurga ühendusprofiili paigalduskomplektid

• PVC-ühendusprofiil akende või uste vertikaalseks ühendamiseks 90-kraadise nurga all. Horisontaalne ühendus ei ole võimalik.
• Profiil laiendab toodet samal teljel ~95 mm (EURO70/SYNEGO) või ~83 mm (LINEAR) võrra.

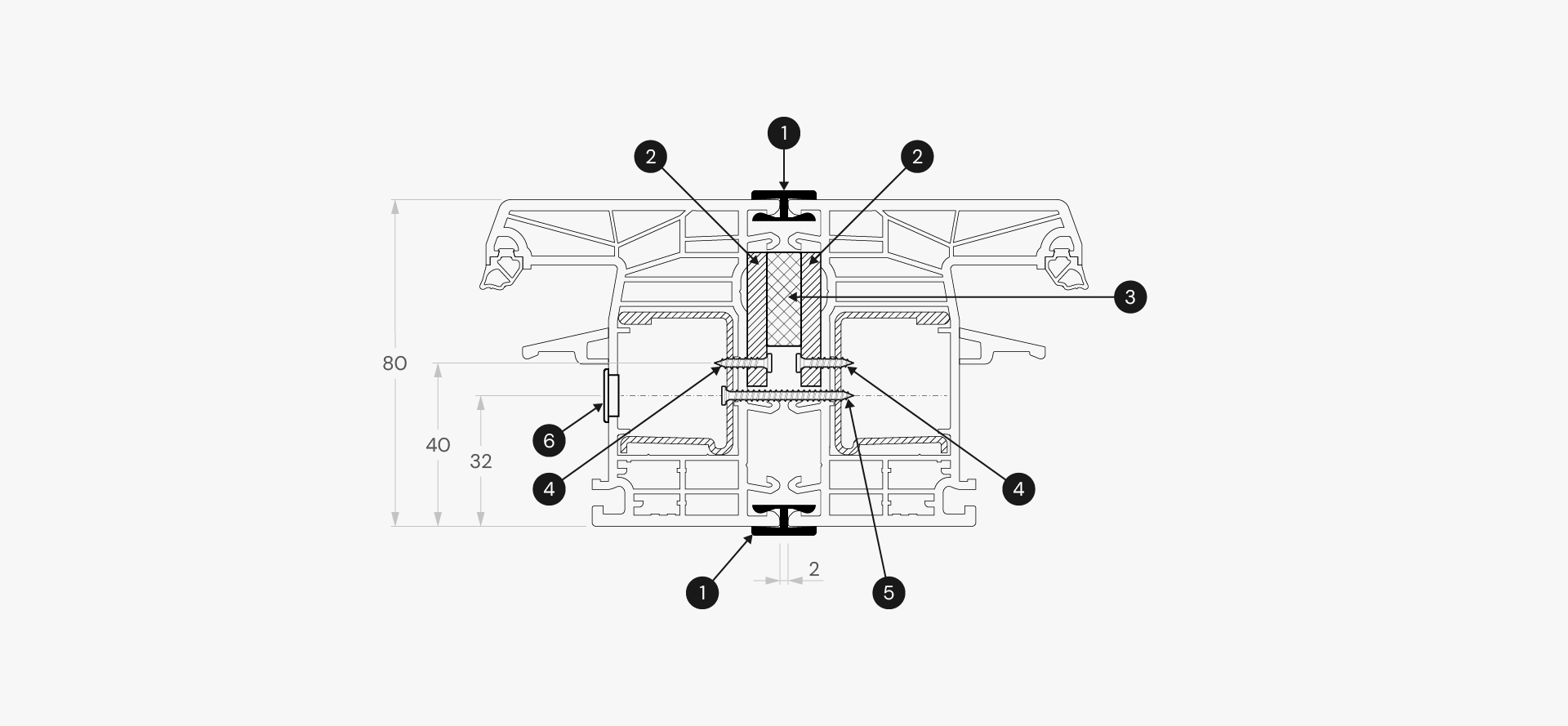

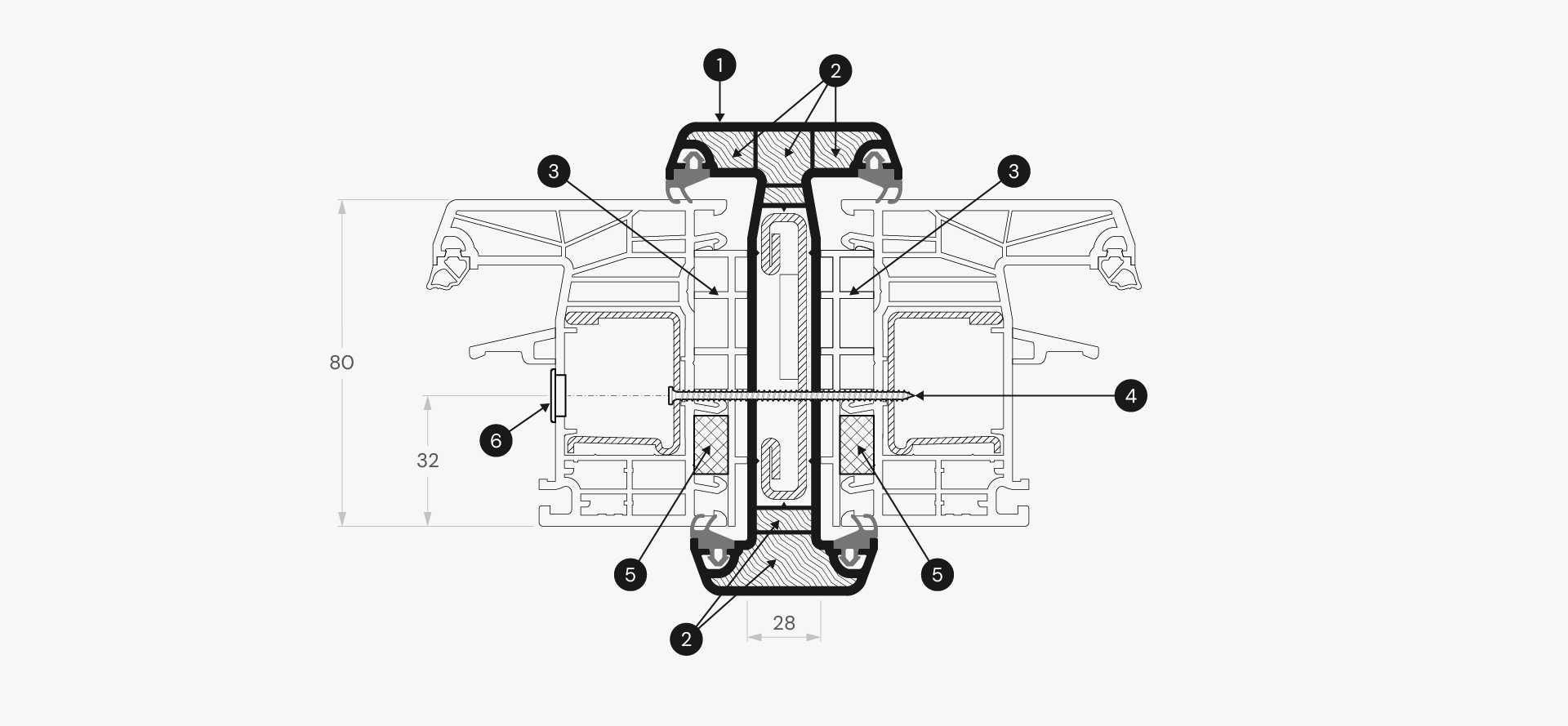

Termokompenseeriva ühendusprofiili paigalduskomplektid

• PVCst termokompenseerivad profiilid akende või uste horisontaalseks või vertikaalseks ühendamiseks.
• Seda tüüpi profiilid pikendavad ühendatavaid tooteid 28 mm (EURO70/SYNEGO) või 18 mm (LINEAR) võrra ning vähendavad toote paisumist/kokkutõmbumist välisõhu temperatuurierinevuste tõttu.

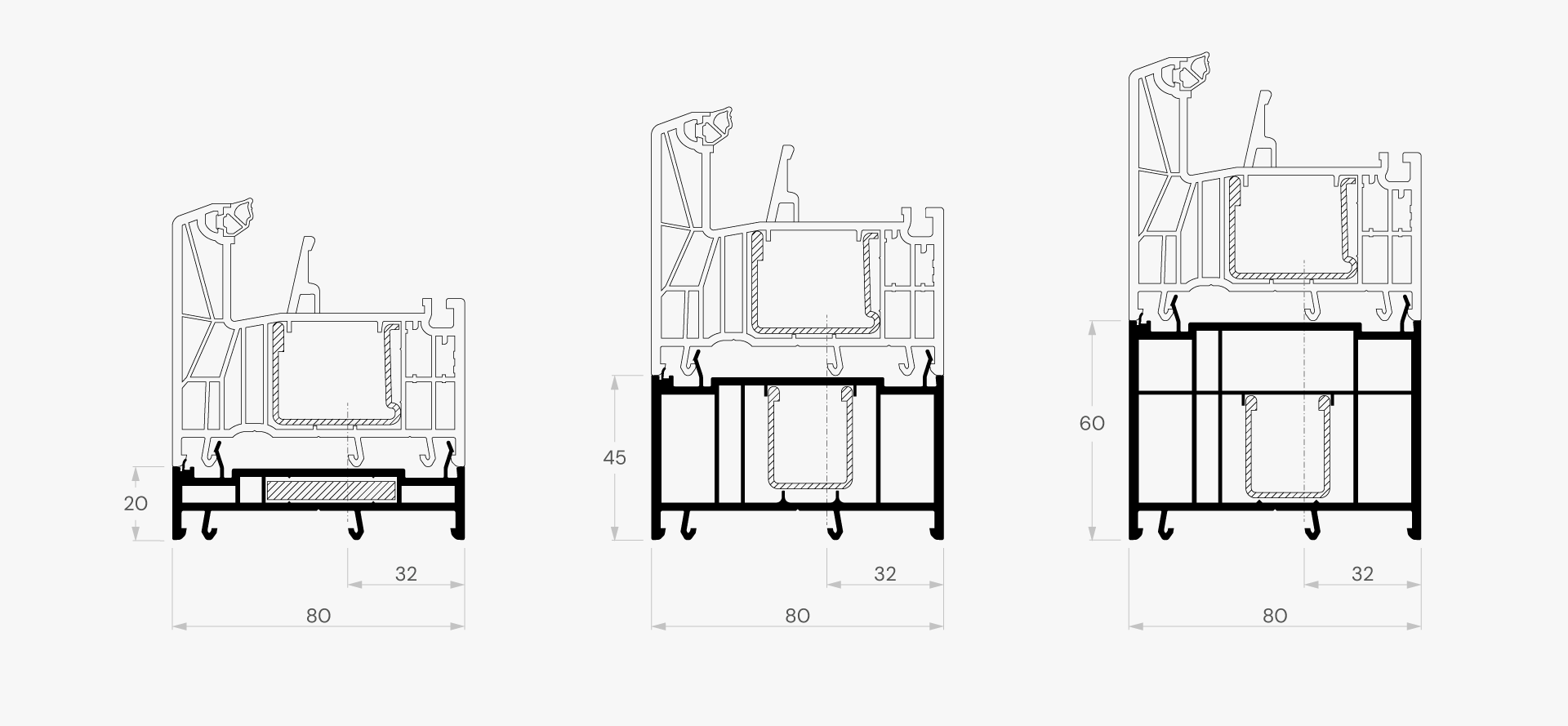

Laiendus- ja tõsteprofiilide paigaldamine

• PVCst laiendus- ja tõsteprofiil on mõeldud akende või uste kõrgendamiseks või laiendamiseks 20/36/40/45/58/60 mm võrra nende avasse paigaldamisel, sõltuvalt valitud laiendusprofiili tüübist ja süsteemist.
• Profiil tuleb valida vastavalt akna või ukse süsteemile, et mõõtmed oleksid vastavuses. Kombineerida saab ainult sama süsteemi tooteid, millel on sama lengi sügavus.
• Tähtis: lisaprofiilide soovitatavad maksimaalsed mõõtmed vertikaalseks või horisontaalseks ühendamiseks: Mõõtmed

Paigaldamise sammud:

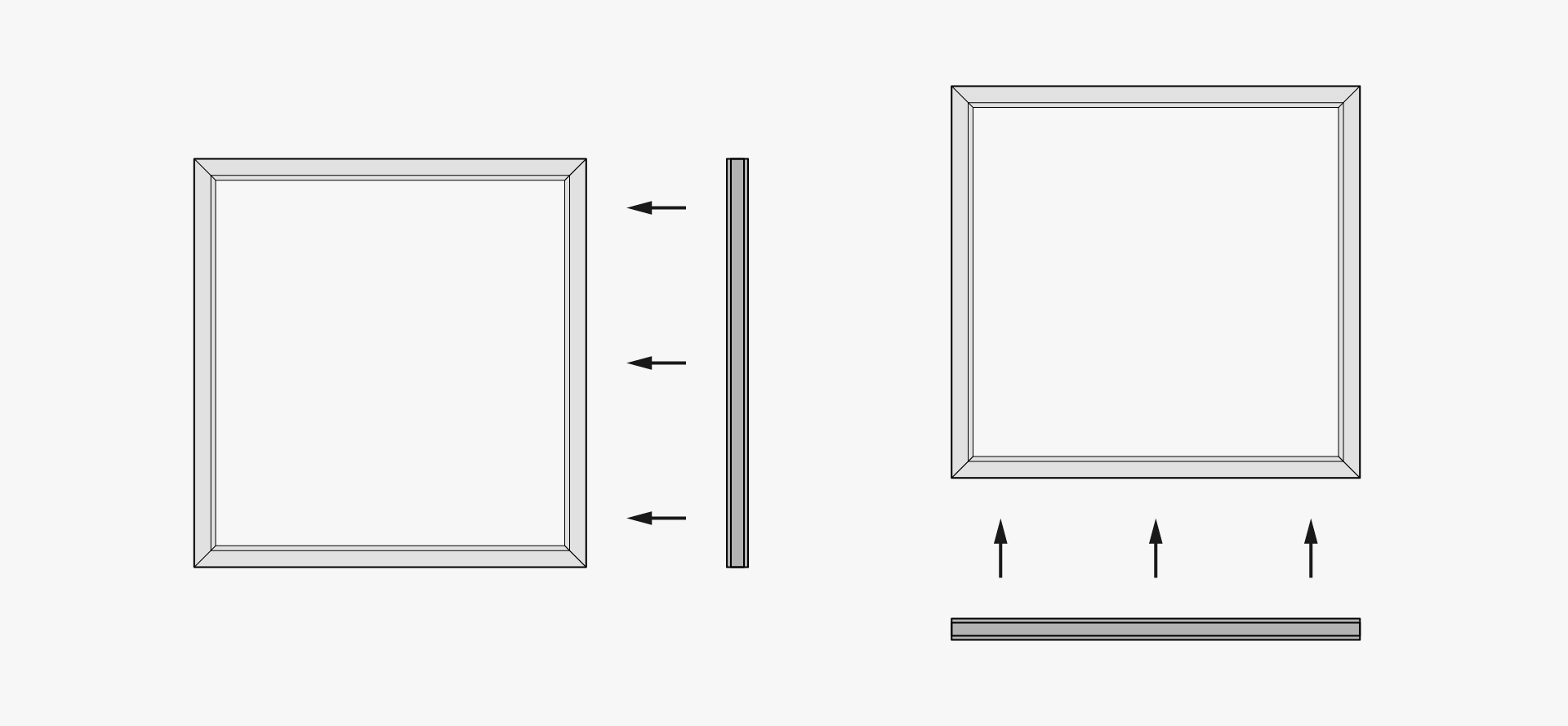

1. Laiendus- ja tõsteprofiil kinnitatakse toote külge (vastavalt vajadusele kas horisontaalselt või vertikaalselt).

2. Ühendusprofiilid on juba kohandatud tugevaks kinnitumiseks toote külge soonte kaudu, seega ei ole vaja neid täiendavalt kruvidega kinnitada.

• Siiski, kui on vaja lisatugevdust, saab seda teha ainult EURO 70/SYNEGO puhul alloleval skeemil näidatud vahekaugustel.

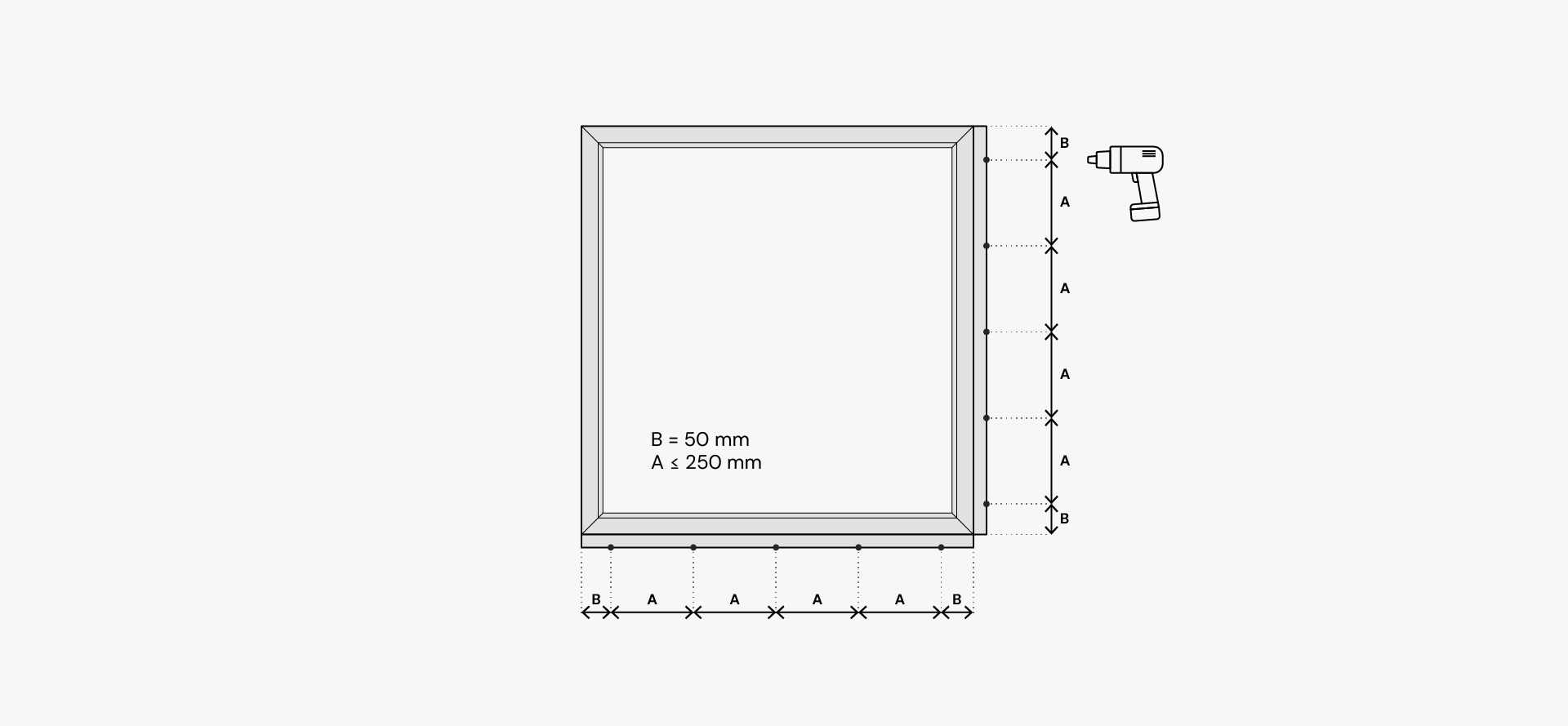

• Paigalduskomplektides on märgitud profiilide läbipuurimise asukohad, sõltuvalt süsteemist.

Laiendus- ja tõsteprofiilide paigaldamine*

* Punktiirjoon näitab puurimiskaugust.

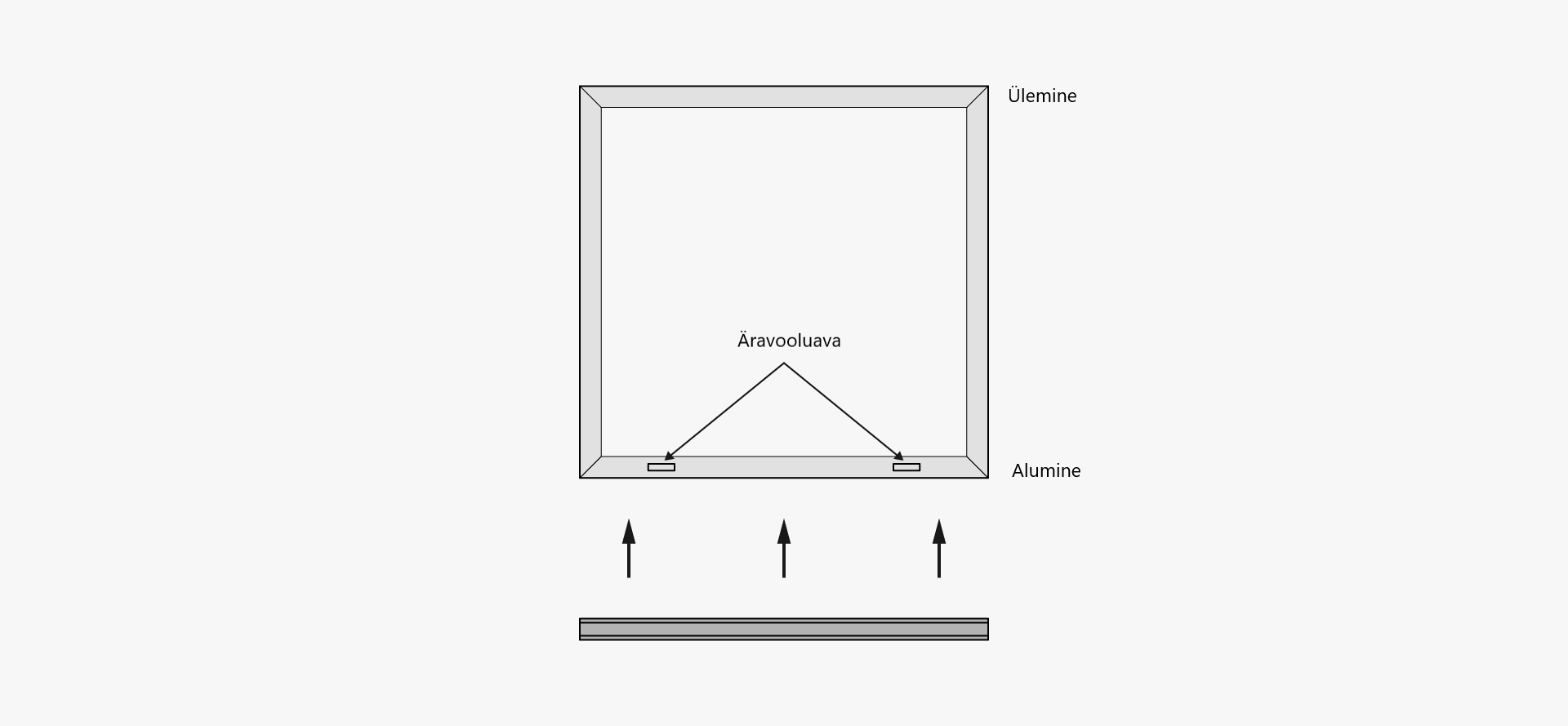

Aknalauaprofiilide paigaldamine

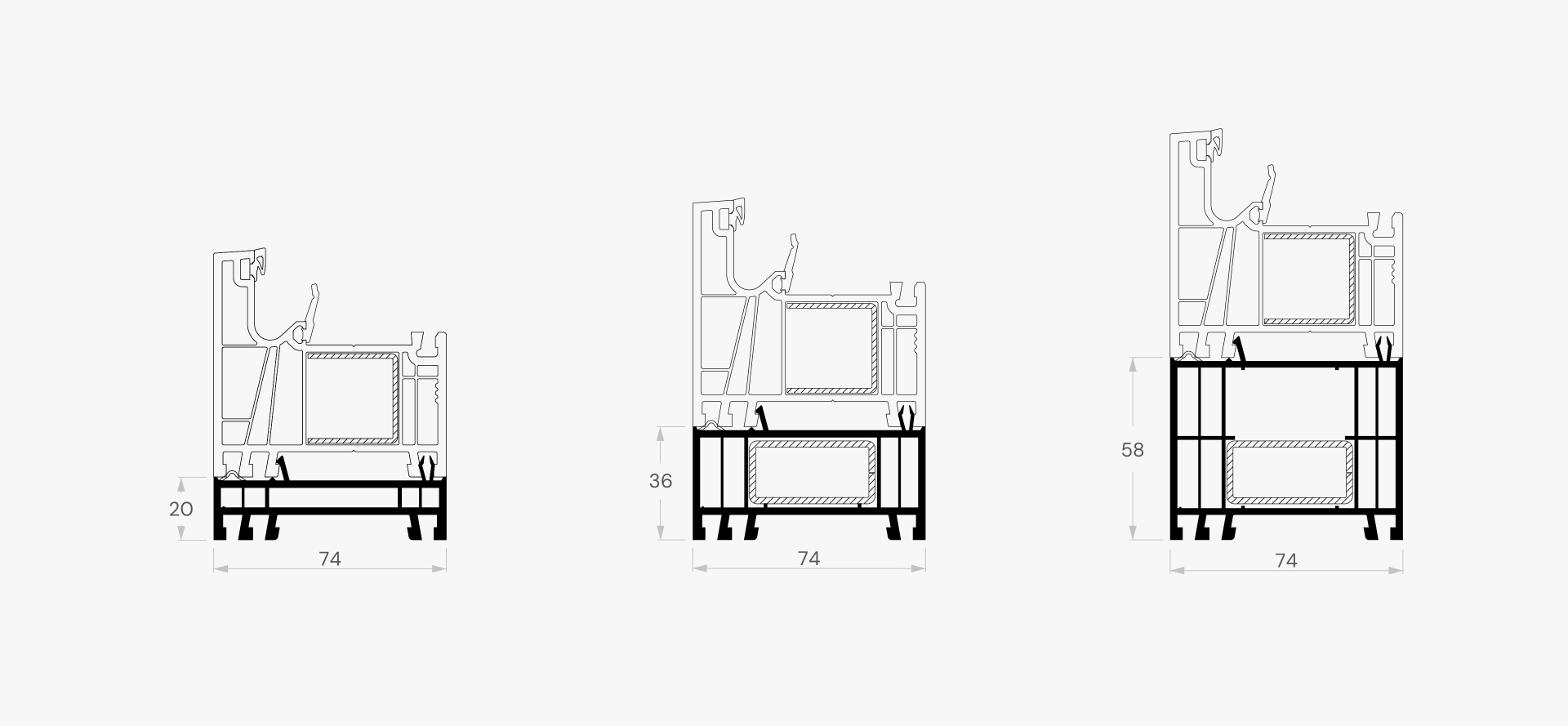

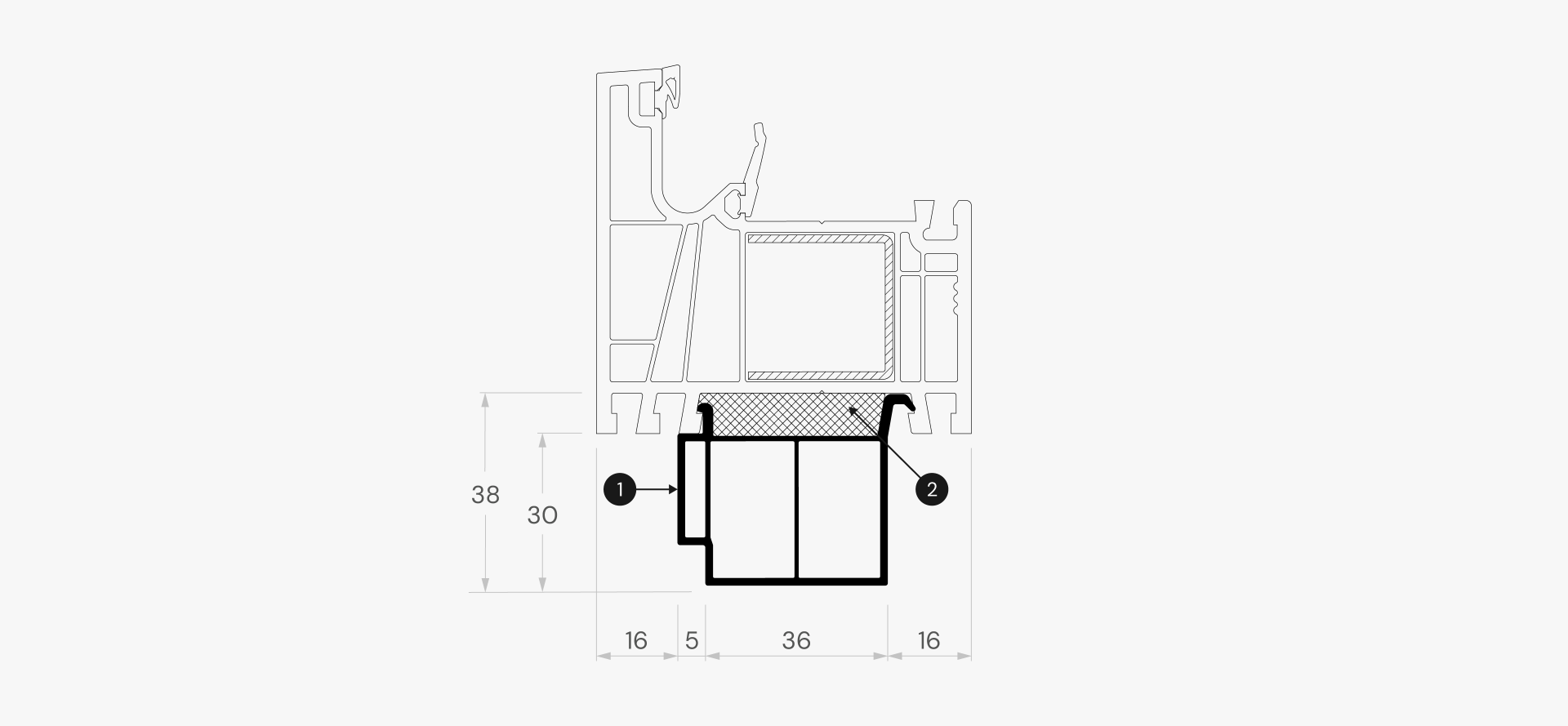

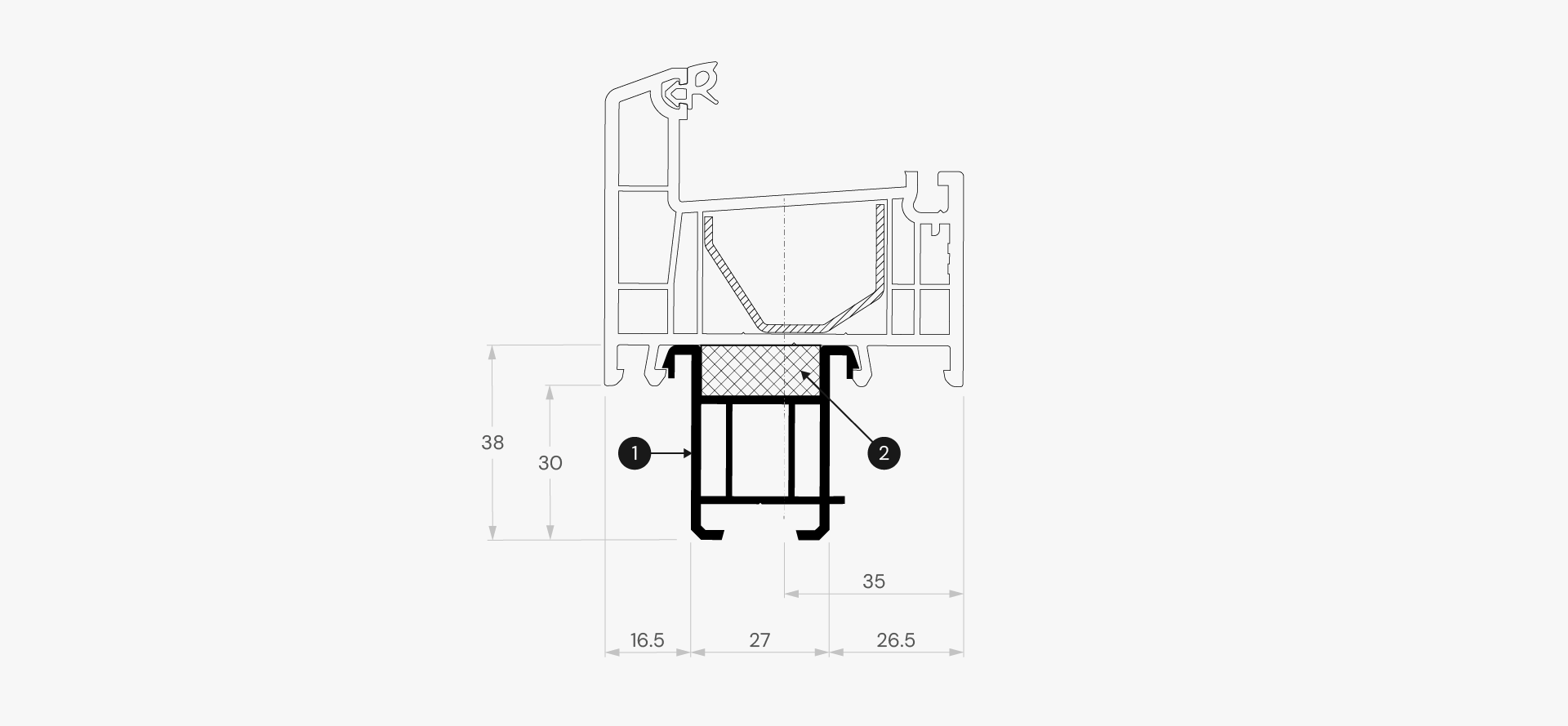

• H30 mm aknalauaprofiil on mõeldud toote paigaldamiseks aknalaua ja veepleki alla.
• Aknalauaprofiil tuleb valida vastavalt akna- või uksesüsteemile, et see sobiks mõõtmetega.
• Tähtis: lisaprofiilide soovitatavad maksimaalsed mõõtmed vertikaalseks või horisontaalseks ühendamiseks: Mõõtmed

Pange tähele! Aknalauaprofiil kinnitatakse ainult toote alla ja ainult toote alumisse serva. Kuidas määrata toote alumist serva – toote alumises osas on väljaspool alati freesitud äravooluavad.

EURO 70 / LINEAR paigaldamine

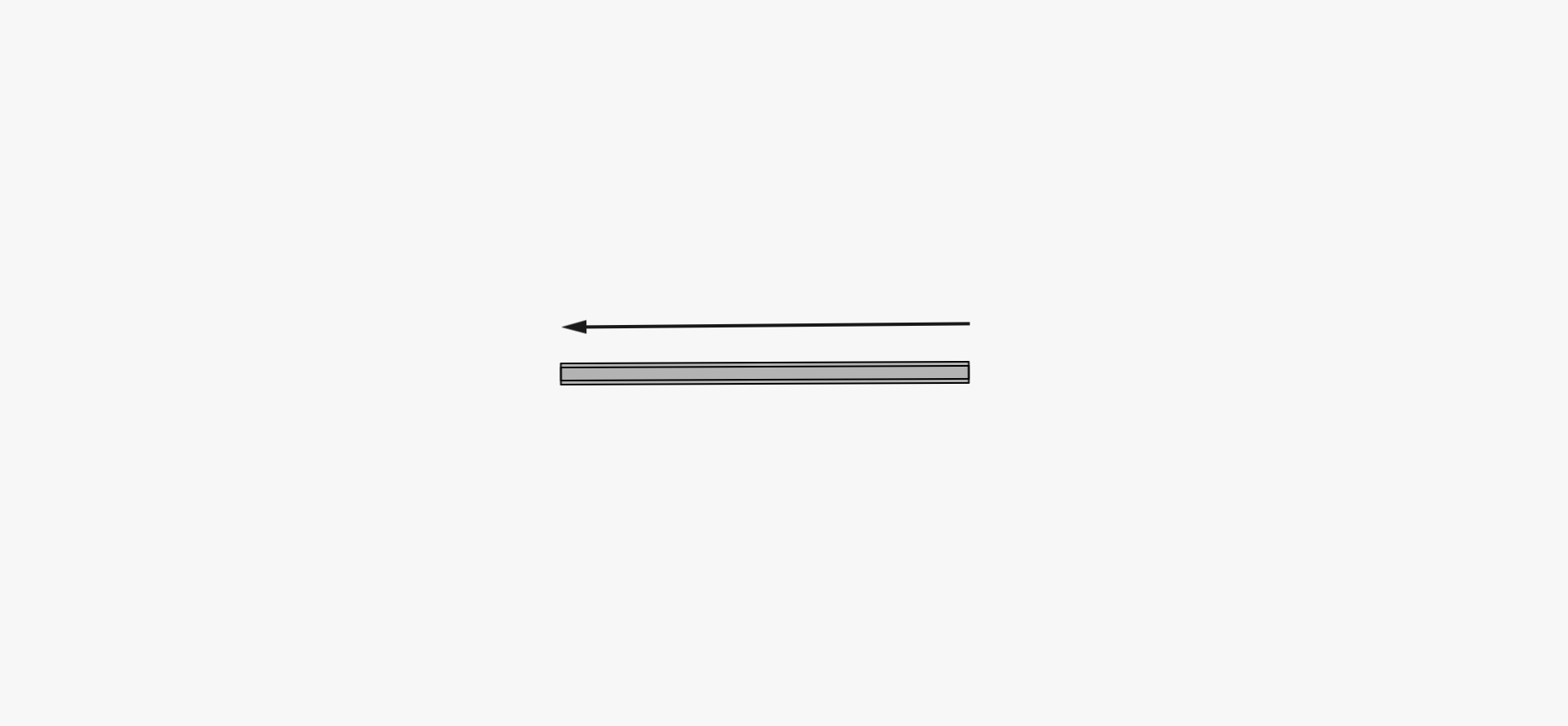

1. Enne aknalauaprofiili kinnitamist kantakse paisuv tihenduslint aknalauaprofiili kogu pikkuse ulatuses (vt paigalduskomplektid).

2. EURO 70 / LINEAR aknalauaprofiilid on juba kohandatud tugevaks kinnitumiseks toote külge soonte kaudu, seega ei ole vaja neid täiendavalt kruvidega kinnitada.

• Siiski, kui on vaja lisatugevdust, saab seda teha ainult EURO 70 puhul alloleval skeemil näidatud vahekaugustel.
• Paigalduskomplektides on märgitud profiilide läbipuurimise asukohad, sõltuvalt süsteemist.

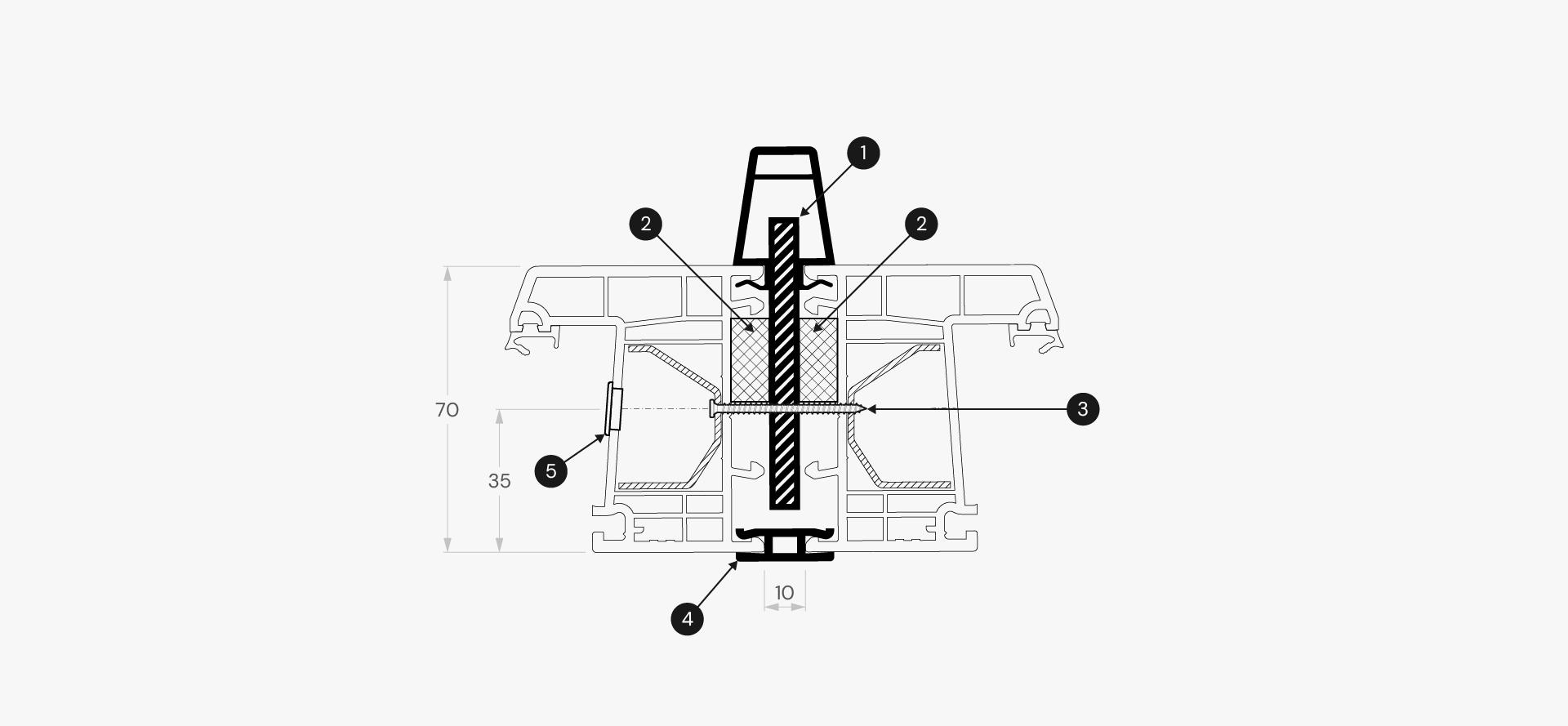

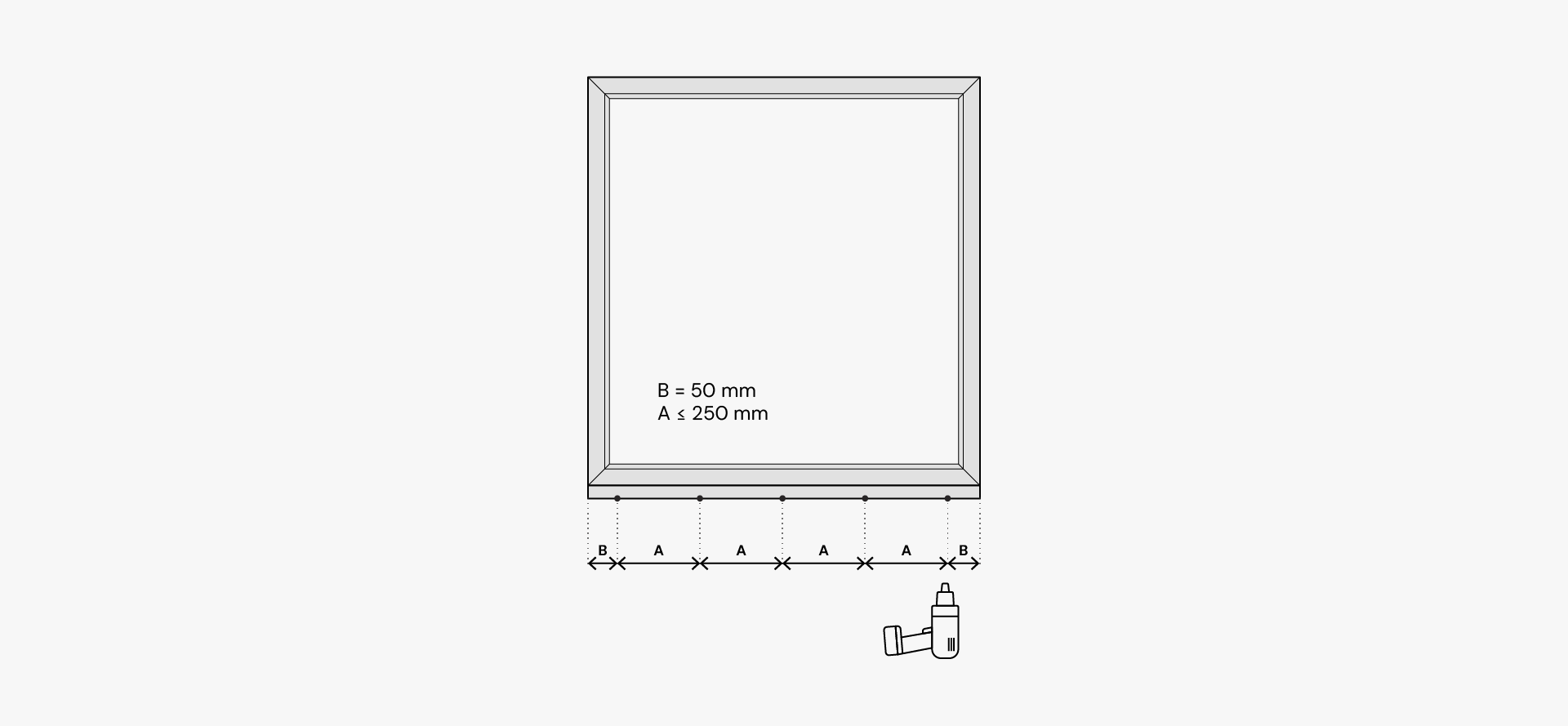

EURO 70 paigalduskomplekt*

* Punktiirjoon näitab puurimiskaugust.

LINEAR paigalduskomplekt

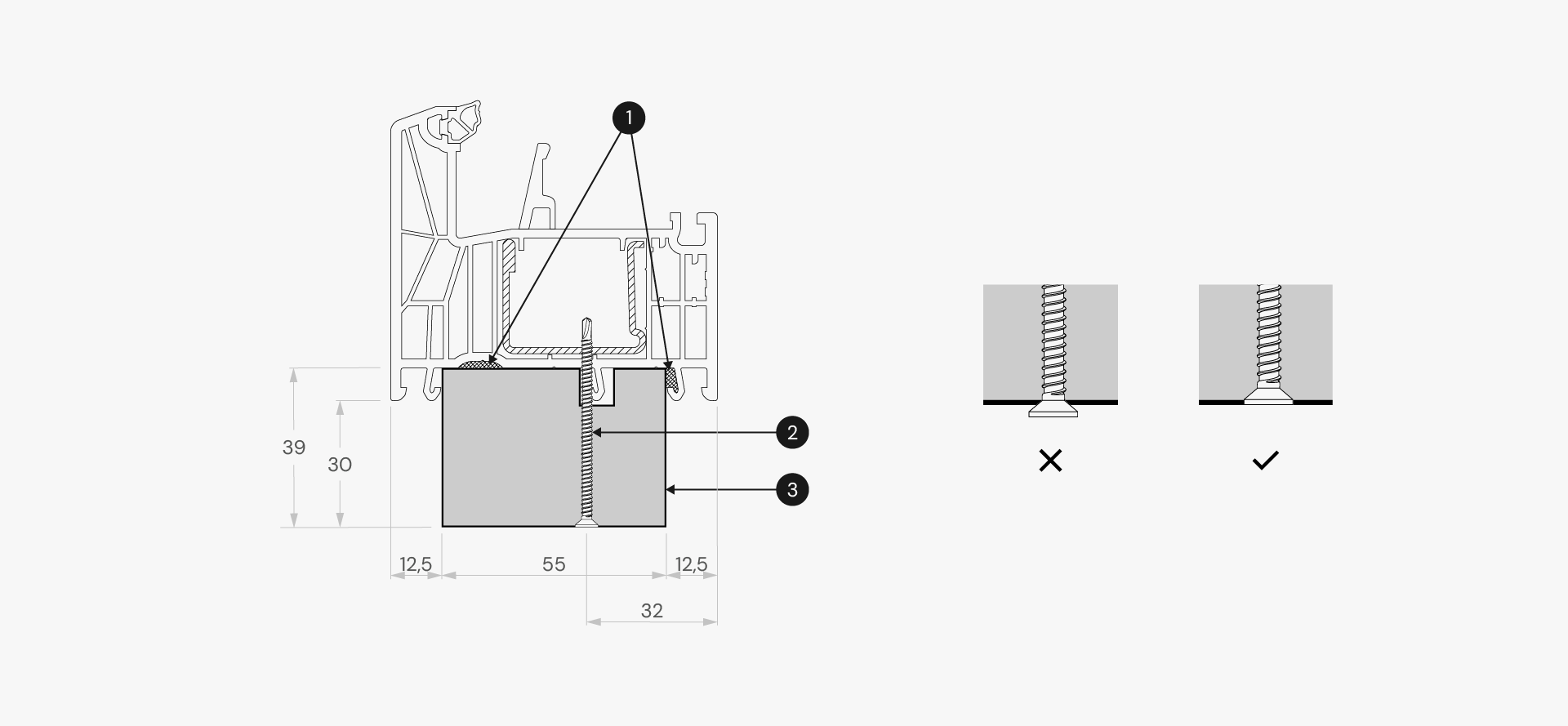

SYNEGO paigaldamine

1. Enne SYNEGO aknalauaprofiili paigaldamist tuleb toote alumine tasapind alloleval skeemil näidatud kohtades kogu pikkuses määrida spetsiaalse liimiga STR-EPDM-ADHESIVE (alternatiivina võib liimi asemel kasutada silikooni).

2. Pärast aknalauaprofiili tootega ühendamist kinnitatakse see tugevduskruvidega läbi mõlema profiili skeemil näidatud vahekaugusel.

TÄHTIS: Kruvid keerata nii, et aknalauaprofiili alumine pind oleks tasane!

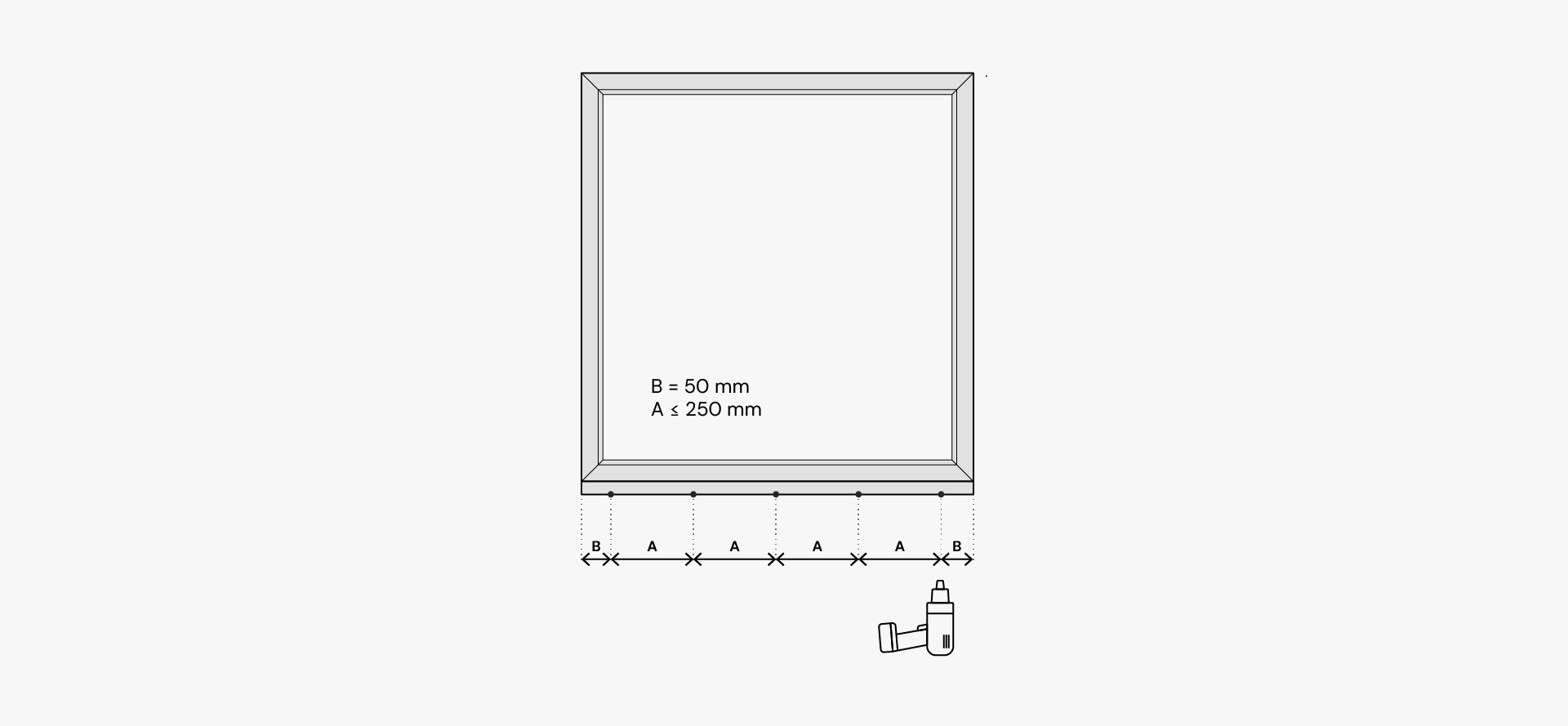

Aknalauaprofiilide ühenduskoha ümbermõõdu tihendamine

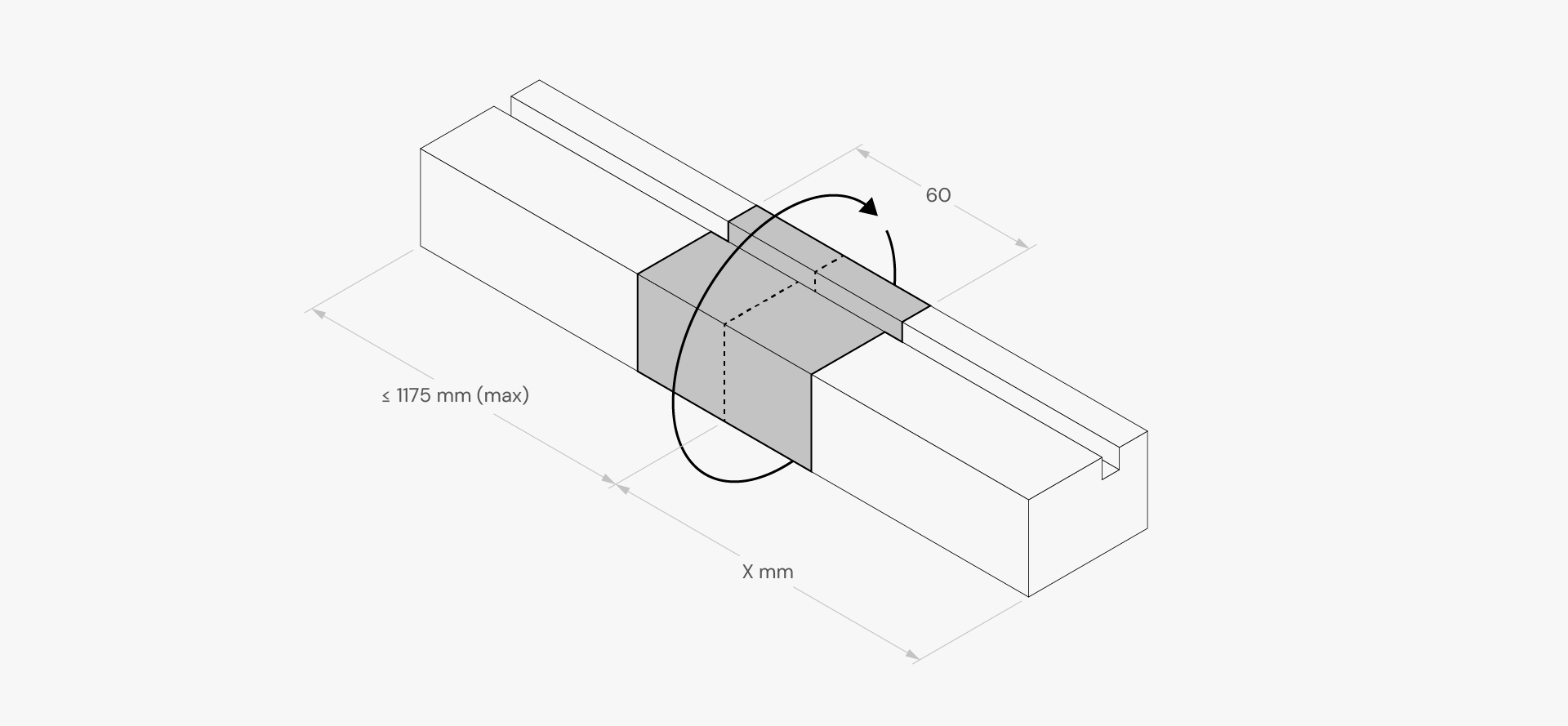

• Kui toode on pikem kui 1175 mm, tuleb aknalauaprofiil ühendada teise vajaliku pikkusega osaga ning tihendada ühenduskoht kogu ümbermõõdu ulatuses 60 mm laiuse tihendusribaga STROXX ELASTIC JOINT 2000/89 ACTIVE (alternatiivina võib selle riba asemel kasutada sisemist aurutõkketeipi):

Paigaldustööde kvaliteedikontroll

Kui kõik paigaldustööd on tehtud, kontrollige uuesti järgmist:

1. Avadesse paigaldatud toodete vertikaalsus, horisontaalsus ja sirgjoonelisus. Kontrollimiseks kasutage loodi ja mõõdulinti. Soovituste kontrollimiseks vaadake meie paigaldusjuhiseid (kasutusjuhendid). Ehituskonstruktsiooni paigaldamisel esinevad kõrvalekalded ja deformatsioonid ei tohi mõjutada toote toimivust ega võimalikku materjali riknemist tulevikus.
2. Paigaldatud toodete ja lisaprofiilide vahelised ühendused (laiendamine, tõstmine, ühendamine jne). Kontrollige hoolikalt ja heades valgustustingimustes. Vuugid peavad olema veekindlad ja üle 2 mm laiused praod tihendage silikoontihendiga.
3. Tihenduste kontroll. Ühenduskohti, nagu näiteks difusioonavatud välisteibid, sisemised aurutõkketeibid, paigaldusvaht, tuleb visuaalselt kontrollida. Kõik vuugid peavad olema veekindlad ning toote ja seinte vahel ei tohi olla tühimikke. Uurige lähemalt heades valgustustingimustes.
4. Paigaldatud uste ja akende liikumine ning asend aknalengi suhtes. Vajadusel reguleerige. Vajadus määratakse kindlaks uksi/aknaid avades ja sulgedes, kontrollides, et käepidemed ja metalldetailide mehhanismid ei jääks kinni ega toetuks aknalengile ning lengi ja raami vahel ei oleks tühimikke, kust tuul läbi puhub ja niiskus sisse pääseb. Reguleerimisjuhised leiate lehelt „Abikeskus".
5. Paigaldatud aknalaudade horisontaalsus. Kontrollige seda vesiloodi ja mõõdulindi abil. Aknalauad peavad olema nõuetekohaselt paigaldatud:

• Aknalaud – minimaalse kaldega ruumi suunas. Soovitatav kalle ~2 mm/100 mm aknalaua sügavuse kohta.
• Veeplekk – minimaalse kaldega 5% hoone väliskülje suunas. Minimaalne kalle: 9–10 mm/100 mm veepleki sügavuse kohta.

Paigalduskoha puhastamine

• Kui paigaldustööd on lõpetatud, koristatakse töökoht ja ehitusjäätmed viiakse ehitusmaterjalide kogumispunktidesse.
• Vanad demonteeritud aknad/uksed viiakse ehitusjäätmete kogumispunktidesse.
• Kaitsekiled tuleb paigaldatud akna- või ukseprofiilidelt eemaldada kohe pärast paigaldustööde lõpetamist (maksimaalne lubatud periood on 6 kuud).
• Paigaldatud toodete puhul puhastage klaas siltide ja liimijääkidest leebetoimeliste puhastusvahenditega.
